รายละเอียดสินค้า
สายไฟฟ้าไฟฟ้าออปติก (OPGW)
คําอธิบายของ OPGW
สายไฟฟ้าออปติก OPGW ผสมผสานเส้นไฟฟ้าออปติก ภายในสายไฟฟ้าพื้นดินของสายการส่งไฟฟ้าระดับความดันสูงด้วยบทบาทคู่ของการติดต่อพื้นดินและการส่งข้อมูล, OPGW รับประกันทั้งระบบพลังงานการปกป้องและการสื่อสารที่น่าเชื่อถือ. โครงสร้างสายโลหะให้ความแข็งแรงทางกลที่ดีที่สุด, ความมั่นคง, และอายุการใช้งานยาวนาน.เปรียบเทียบกับการติดตั้งสายไฟฟ้าไฟฟ้าแบบปกติ, OPGW ลดเวลาการก่อสร้างและค่าใช้จ่ายโครงการโดยรวมอย่างมาก. มันถูกใช้อย่างแพร่หลายในโครงการส่งไฟฟ้า, สถานีย่อย, และระบบสื่อสารกริดสมาร์ท.
คุณสมบัติและข้อดีของสายไฟฟ้า OPGW
-
เทคโนโลยีหลอดเหล็กไร้ขัดขวาง ที่เต็มไปด้วยสารสกัดน้ํา เพื่อป้องกันเส้นใยสูงสุด
-
ความแข็งแรงในการดึงสูงและโครงสร้างคอมแพคต์ รับรองความทนทานในสภาพแวดล้อมที่รุนแรง
-
ความขัดแย้งต่ําระหว่างเครือข่ายพลังงานและเครือข่ายการสื่อสาร แม้ในสภาพการตัดสั้น
-
การติดตั้งง่าย กลับเข้ากันได้กับรายละเอียดของสายกราวน์ทั่วไป และสามารถแทนสายกราวน์ที่อยู่ได้โดยตรง
-
ความทนทานกับสายฟ้าที่ดีและการทํางานที่มั่นคงตลอดระยะเวลานาน
-
การแก้ไขที่ประหยัดในการบูรณาการสื่อสารในโครงสร้างโอนพลังงาน
คําอธิบายของสาย OPGW
การใช้งาน
OPGW ใช้เป็นหลักในระบบสื่อสารพลังงาน พร้อมกับอุปกรณ์เสริมที่เกี่ยวข้องและการส่งสัญญาณเมื่อติดตั้งตามสายไฟฟ้าความดันสูง.
โครงสร้าง

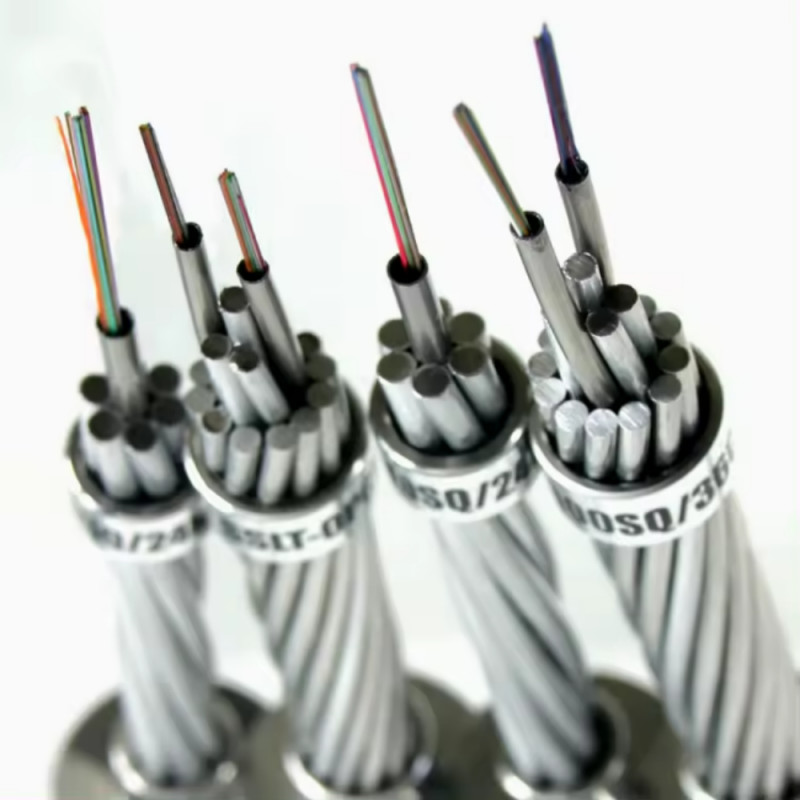

สายสายไฟฟ้าที่ติดกับดิน (Stranded Optical Ground Wire) (OPGW) ผลิตด้วยสายไฟฟ้าเหล็ก (ACS) ที่เคลือบด้วยอะลูมิเนียม 2 หรือ 3 ชั้น หรือผสมสายไฟฟ้า ACS และสับสนธิอะลูมิเนียมการออกแบบของมันถูกปรับปรุงให้เหมาะสมกับความต้องการของเครือข่ายไฟฟ้าอากาศที่ทันสมัย, รับประกันทั้งการติดต่อทางไฟฟ้าและการสื่อสารทางออนไลน์
ตัวเลือกไฟเบอร์
จํานวนเส้นใย
ระยะความดัน
การใช้งานหลัก
-
ใช้กันอย่างแพร่หลายในสายไฟฟ้าชั้นฟ้าที่สร้างใหม่
-
เหมาะสําหรับโครงการส่งไฟเบอร์ขนาดใหญ่และความดันสูงสุด (UHV)
-
ให้ความคุ้มครองการติดดินและฟ้าคะนองขณะที่ขนกระแสไฟฟ้าผิดปกติวงจรสั้น
ลักษณะแบบทั่วไป
ปริมาตร
OPGW กับ PBT อลูมิเนียมท่อ
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
สายวงจรสั้น ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87)9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW การออกแบบทั่วไปของท่อเหล็กไร้ขัด
การออกแบบแบบปกติสําหรับ Double Layer:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
วงจรสั้น (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90]0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137 [85]0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98]6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
การออกแบบทั่วไปสําหรับสามชั้น:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
วงจรสั้น (KA2s) |
| OPGW-232[343]0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116]5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366]9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358]7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW การออกแบบทั่วไปของหลอดเหล็กไร้สแตนเลสที่ครอบคลุมด้วย AL กลาง
การออกแบบแบบปกติสําหรับชั้นเดียว
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
สายวงจรสั้น ((KA2s) |
| OPGW-80 ((82)3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54)0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ((84)6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
การ ออกแบบ แบบ สําหรับ ชั้น สอง
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
สายวงจรสั้น ((KA2s) |
| OPGW-143 ((87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW การออกแบบทั่วไปของหลอดโลหะไร้สแตนเลสกลาง
การออกแบบแบบปกติสําหรับชั้นเดียว:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง (mm) |
น้ําหนัก (kg/km) |
RTS (KN) |
วงจรสั้น (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54)0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55)9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55)1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((808;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54)5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
การออกแบบแบบปกติสําหรับ Double Layer:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง (mm) |
น้ําหนัก (kg/km) |
RTS (KN) |
วงจรสั้น (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127 (((141)0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77)8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145 (((121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((999;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((1097;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ
1คุณเป็นบริษัทพาณิชย์หรือผู้ผลิต?
เราเป็นผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่า 10 ปี โดยเน้นการ R & D และการผลิตสายไฟเบอร์ออปติก, สายดรอปและสายพับ,เรายินดีต้อนรับคุณอย่างอบอุ่น
2คุณภาพของผลิตภัณฑ์ได้รับการรับประกันอย่างไร
สายใยแต่ละเส้นจะถูกทดสอบอย่างเข้มงวดก่อนการจัดส่ง เพื่อให้แน่ใจว่าผลงานคงที่ หลังจากยืนยันราคา สามารถนําตัวอย่างฟรีมาตรวจสอบคุณภาพได้
3คุณรับการสั่งซื้อขนาดเล็กไหม?
ใช่ครับ เรายินดีต้อนรับการสั่งซื้อขนาดเล็ก เราสนับสนุนโครงการใหม่ และเข้าใจว่าธุรกิจมักจะเริ่มต้นจากปริมาณน้อย
4เวลาในการจัดส่งเท่าไหร่?
ปกติ 3~7 วันทํางาน ขึ้นอยู่กับปริมาณการสั่งซื้อ คุณมั่นใจได้เลยว่าเราจะจัดส่งทันทีที่เราได้รับการชําระเงินของคุณ
5คุณสามารถให้บริการ OEM?
ใช่ บริการ OEM มีให้บริการ เราสามารถพิมพ์โลโก้ของคุณบนสินค้า และเปิดให้ความคิดการปรับแต่งของคุณ
