ชื่อสินค้า
ราคาตรงจากโรงงาน: สายไฟฟ้าแสง ADSS แบบเดียว
ADSS Cable คืออะไร?
สาย ADSS (All-Dielectric Self-Supporting) เป็นสายไฟฟ้าไฟฟ้าไม่เป็นโลหะที่ออกแบบมาเพื่อติดตั้งทางอากาศบนเสาไฟฟ้าและสายไฟฟ้าสามารถใช้งานได้อย่างปลอดภัยในสภาพแวดล้อมความดันสูง โดยให้การสนับสนุนตนเองที่น่าเชื่อถือ โดยไม่ต้องใช้สายส่งเป็นทางเลือกที่คุ้มค่าต่อสาย OPGW และสาย OPAC

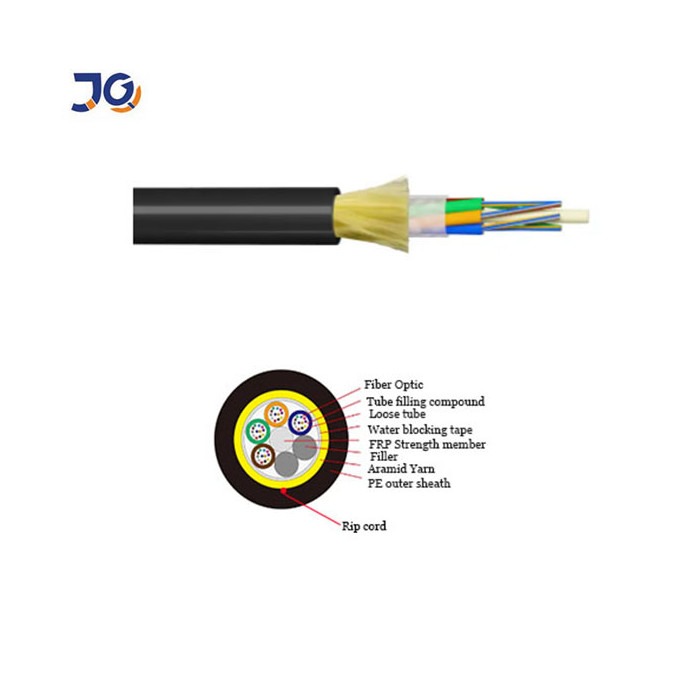

โครงสร้างและการออกแบบ
สายไฟฟ้านี้ใช้การออกแบบท่อหลุดที่มีเส้นใยที่คุ้มกันในเจลป้องกันน้ํา สายไฟฟ้าที่แข็งแรง FRP กลางให้ความมั่นคง ขณะที่ชั้นเส้น aramid ให้ความแข็งแรงในการดึงสูงกล่องภายนอกมีในวัสดุ PE หรือ AT, ขึ้นอยู่กับความต้องการความกระชับกําลัง
ลักษณะสําคัญ
ไม่โลหะ:ปลอดภัยสําหรับการติดตั้งสายไฟฟ้าโดยไม่มีความเสี่ยงในการนําไฟฟ้า
การติดตั้งง่าย:การออกแบบที่รองรับตัวเอง ทําให้ไม่จําเป็นต้องใช้สายรองรับเสริม
ความแข็งแรงสูง:การเสริมทอเส้นอารามิด ทําให้มีความทนทานต่อความยืดและสภาพอากาศที่ดี
การทํางานที่มั่นคง:ทนทานความเครียดทางกลและความแตกต่างของอุณหภูมิ
สามารถปรับแต่งได้:การตั้งค่าที่ปรับแต่งให้เหมาะสมกับความกว้างและการใช้งานที่แตกต่างกัน
การใช้งาน
หมวก PE:เหมาะสําหรับสายไฟฟ้าต่ํากว่า 110kV
AT Sheath:สําหรับสายไฟฟ้า ≥ 110kV ให้การป้องกันการติดตาม
ความยาวและสารของเส้นสามารถปรับเปลี่ยนตามความต้องการของโครงการ
มาตรฐาน
ผลิตตามมาตรฐาน IEEE P1222 และ IEC 60794-1
โครงสร้างและรายละเอียดเทคนิค
1.เสื้อเดี่ยว ADSS
| จํานวนเส้นใย | โครงสร้าง | สายใยต่อท่อ |
กว้างท่อเสีย (MM) |
กว้าง FRP/pad (mm) | ความหนาของเสื้อนอก ((mm) | Ref. นอก กว้าง (mm) |
อ้างอิง น้ําหนัก (kg/km) |
|
| เสื้อ PE | AT ชุด | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7± 01 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 10.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 10.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 10.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 10.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 10.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 10.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 10.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 15.2 | 176 | 189 |
คําแนะนํา: ข้อมูลทั้งหมดในตารางด้านบนเป็นข้อมูลประมาณ สําหรับรายละเอียดเพิ่มเติม
โปรดติดต่อผู้ขายของเรา
2. แจ็คเก็ตคู่ ADSS
| จํานวนเส้นใย | โครงสร้าง | สายใยต่อท่อ |
กว้างท่อเสีย (MM) |
กว้าง FRP/pad (mm) | ความหนาของเสื้อนอก ((mm) | Ref. นอก กว้าง (mm) |
อ้างอิง น้ําหนัก (kg/km) |
|
| เสื้อ PE | AT ชุด | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 10.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 10.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 10.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 10.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 16.5 | 212 | 228 |
คําแนะนํา: ข้อมูลทั้งหมดในตารางด้านบนเป็นข้อมูลประมาณ สําหรับรายละเอียดเพิ่มเติม
โปรดติดต่อผู้ขายของเรา
|
ประเภทเส้นใย |
การอ่อนแอ (+20°C) |
ความกว้างแบนด์วิธ |
ความยาวคลื่นตัดสายไฟฟ้า |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| จี652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤ 1260nm |
| จี655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥ 500MHz·km | ≥ 500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥ 500MHz·km | --- |
รายละเอียดภาพแสดง

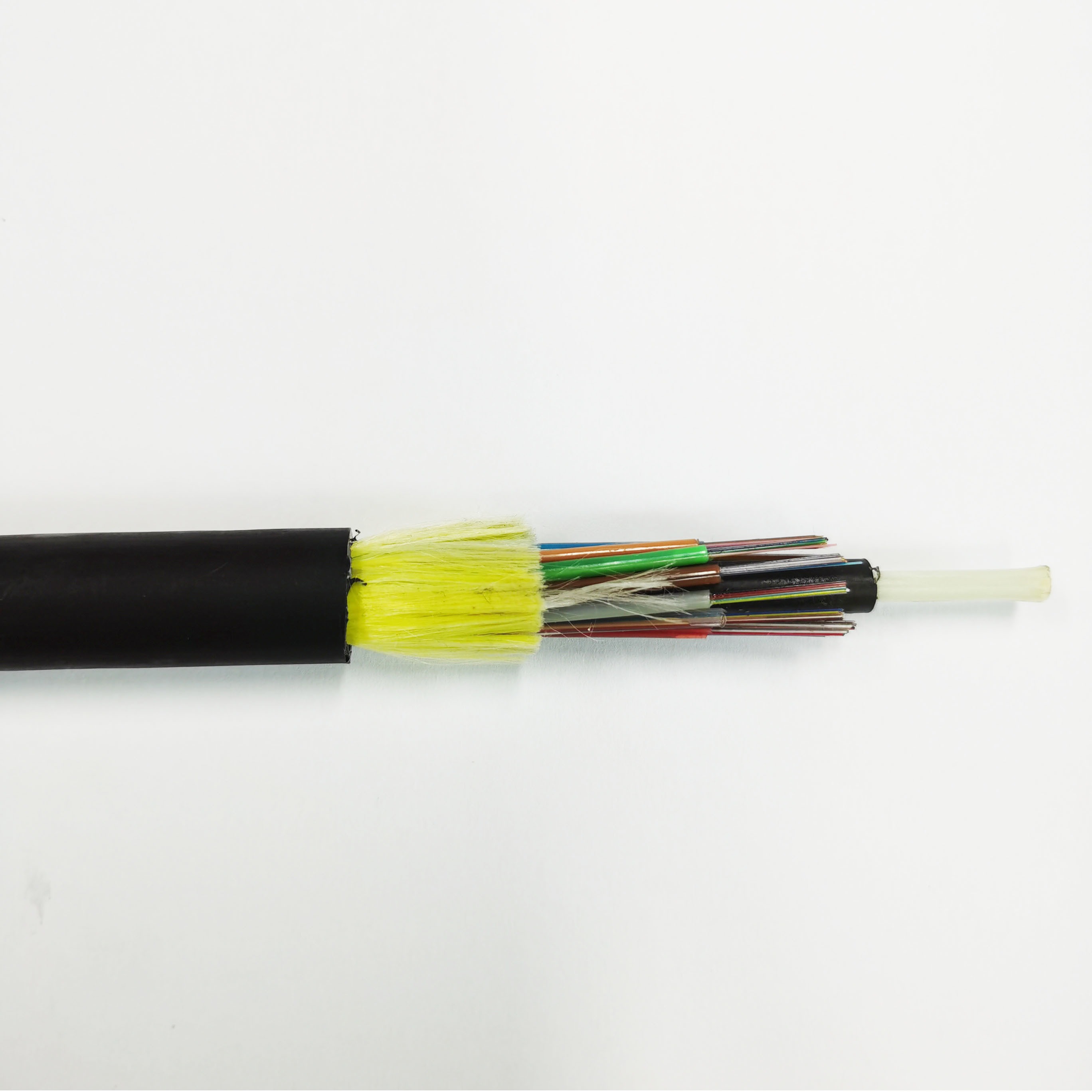

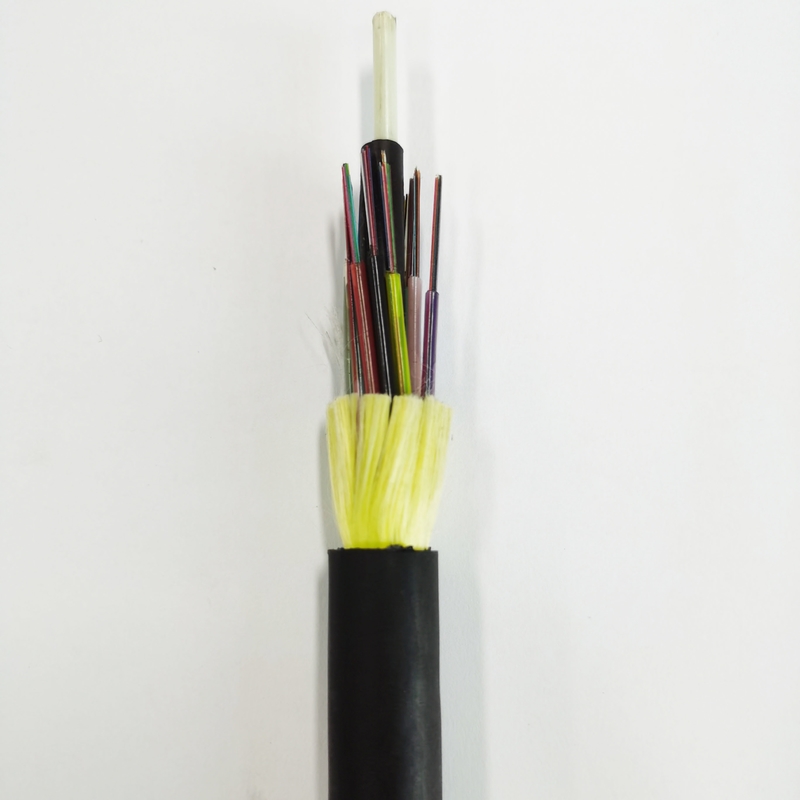

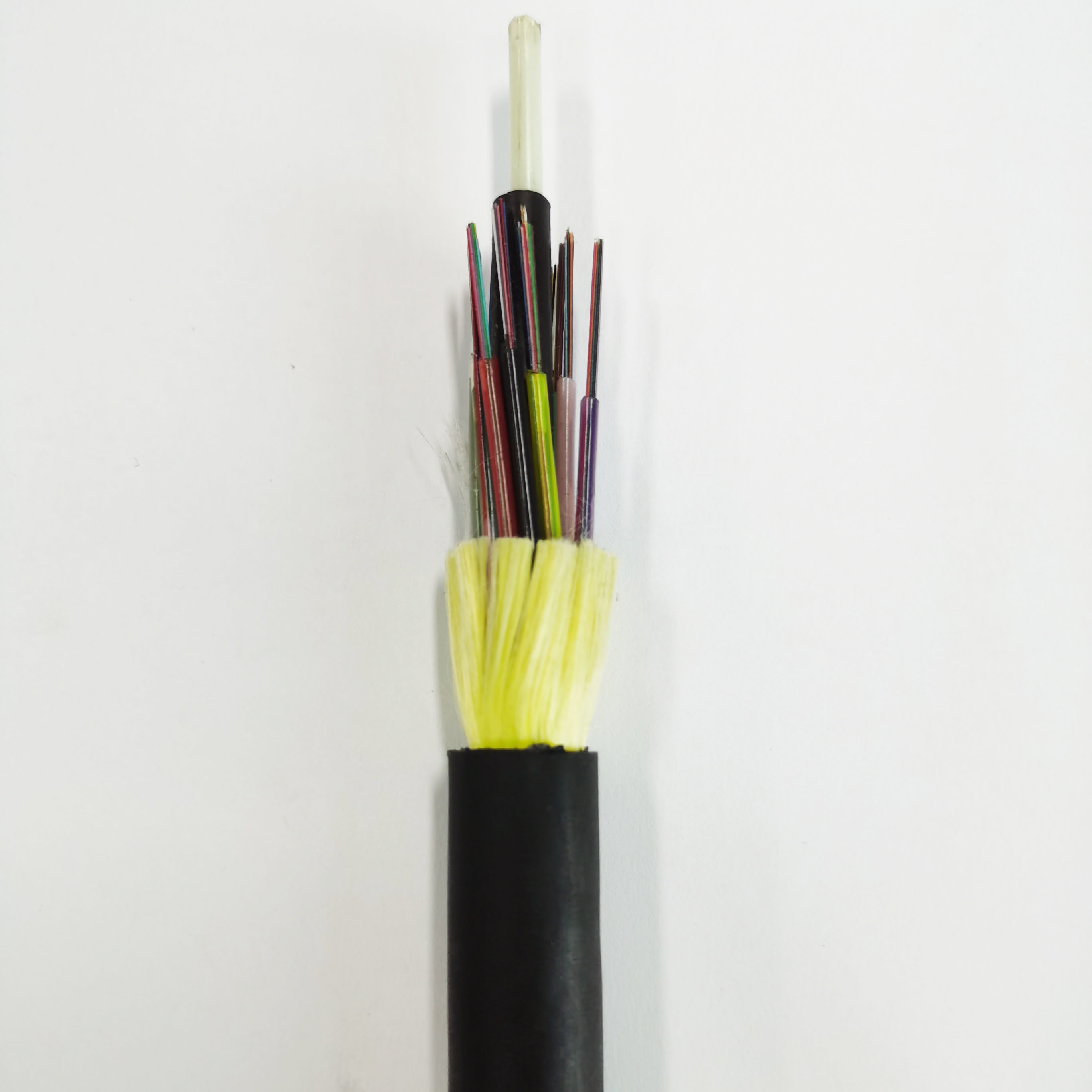

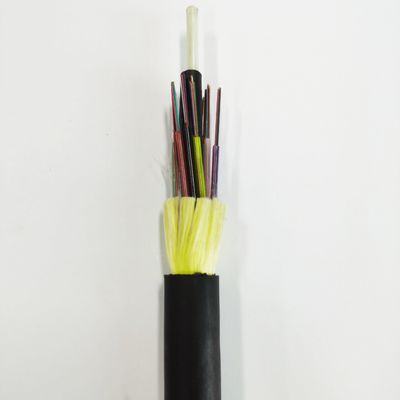

สายใย ADSS ชุดเดียว
สายไฟฟ้าไฟเบอร์ออปติก ADSS แจ็คเก็ตคู่
การบรรจุ:
FAQ
คุณเป็นผู้ผลิตหรือเป็นบริษัทค้า?
เราเป็นผู้ผลิตมืออาชีพที่มีประสบการณ์ 10+ ปีในสายไฟเบอร์ออปติกสายพับและผลิตภัณฑ์ที่เกี่ยวข้อง โรงงานของเราอยู่ที่กวางโจว
คุณรับประกันคุณภาพสินค้าได้อย่างไร
คุณภาพเป็นความสําคัญของเรา ทุกเส้นใยได้รับการทดสอบอย่างเคร่งครัด และการตรวจสอบสุดท้าย ก่อนการจัดส่ง หลังจากยืนยันราคา เราสามารถให้ตัวอย่างฟรีเพื่อตรวจสอบคุณภาพ
ฉันสั่งอะไรเล็กๆ ได้มั้ย?
ใช่ เราสนับสนุนการสั่งซื้อขนาดเล็กและการทดลอง โดยเฉพาะสําหรับโครงการใหม่
คุณมีเวลานานแค่ไหน?
โดยทั่วไป 3~7 วันทํางาน ขึ้นอยู่กับปริมาณการสั่งซื้อ เรารับประกันการจัดส่งเร็วหลังจากการชําระเงิน
คุณให้บริการ OEM?
ใช่ เราสามารถเพิ่มโลโก้ของคุณ และปรับเปลี่ยนสินค้าตามความต้องการของคุณ
วัสดุของคุณได้รับการรับรองหรือไม่
ใช่ เราซื้อจากผู้จําหน่ายที่มีการรับรอง ISO9001 และ RoHS เพื่อรับประกันคุณภาพที่น่าเชื่อถือ
