ลักษณะสําคัญ
• โครงสร้างแบบดียิเลคทริกทั้งหมดที่เหมาะสําหรับการติดตั้งอากาศแรงดันสูง
• เส้นใยอารามิดเสริมสร้างความแข็งแรงในการดึงสูงและความสามารถยาว
• การออกแบบท่อที่เต็มไปด้วยเจลลอยๆ ทําให้มีการปิดน้ําและป้องกันเส้นใยที่แข็งแรง
• ผนัง กัน แสง UV และ กัน สภาพ อากาศ เพื่อ ให้ ใช้ ได้ ยาวนาน ภายนอก
• การทํางานสัญญาณความเสื่อมต่ําที่มั่นคงสําหรับการส่งสัญญาณระยะไกล
• โครงสร้างเบา ทําให้การติดตั้งเร็วและประหยัด
การใช้งาน
•เครือข่ายการสื่อสารสายส่งไฟฟ้า
• โทรคมนาคมกระดูกสันหลังและการจัดตั้งแหล่งเบนด์กว้างในชนบท
• ระบบติดตามเครือข่ายและอุปกรณ์บริการที่ฉลาด
• การติดตั้งอากาศบนเสาและหอคอย
• โครงการเครือข่ายไฟเบอร์กลางแจ้งระยะยาว
โครงสร้างและรายละเอียดเทคนิค
1.เสื้อเดี่ยว ADSS
| จํานวนเส้นใย | โครงสร้าง | สายใยต่อท่อ |
กว้างท่อเสีย (MM) |
กว้าง FRP/pad (mm) | ความหนาของเสื้อนอก ((mm) | Ref. นอก กว้าง (mm) |
อ้างอิง น้ําหนัก (kg/km) |
|
| เสื้อ PE | AT ชุด | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7± 01 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 10.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 10.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 10.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 10.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 10.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 10.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 10.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 15.2 | 176 | 189 |
คําแนะนํา: ข้อมูลทั้งหมดในตารางด้านบนเป็นข้อมูลประมาณ สําหรับรายละเอียดเพิ่มเติม
โปรดติดต่อผู้ขายของเรา
2. แจ็คเก็ตคู่ ADSS
| จํานวนเส้นใย | โครงสร้าง | สายใยต่อท่อ |
กว้างท่อเสีย (MM) |
กว้าง FRP/pad (mm) | ความหนาของเสื้อนอก ((mm) | Ref. นอก กว้าง (mm) |
อ้างอิง น้ําหนัก (kg/km) |
|
| เสื้อ PE | AT ชุด | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 10.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 10.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 10.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 10.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 16.5 | 212 | 228 |
คําแนะนํา: ข้อมูลทั้งหมดในตารางด้านบนเป็นข้อมูลประมาณ สําหรับรายละเอียดเพิ่มเติม
โปรดติดต่อผู้ขายของเรา
|
ประเภทเส้นใย |
การอ่อนแอ (+20°C) |
ความกว้างแบนด์วิธ |
ความยาวคลื่นตัดสายไฟฟ้า |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| จี652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤ 1260nm |
| จี655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥ 500MHz·km | ≥ 500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥ 500MHz·km | --- |
รายละเอียดภาพแสดง

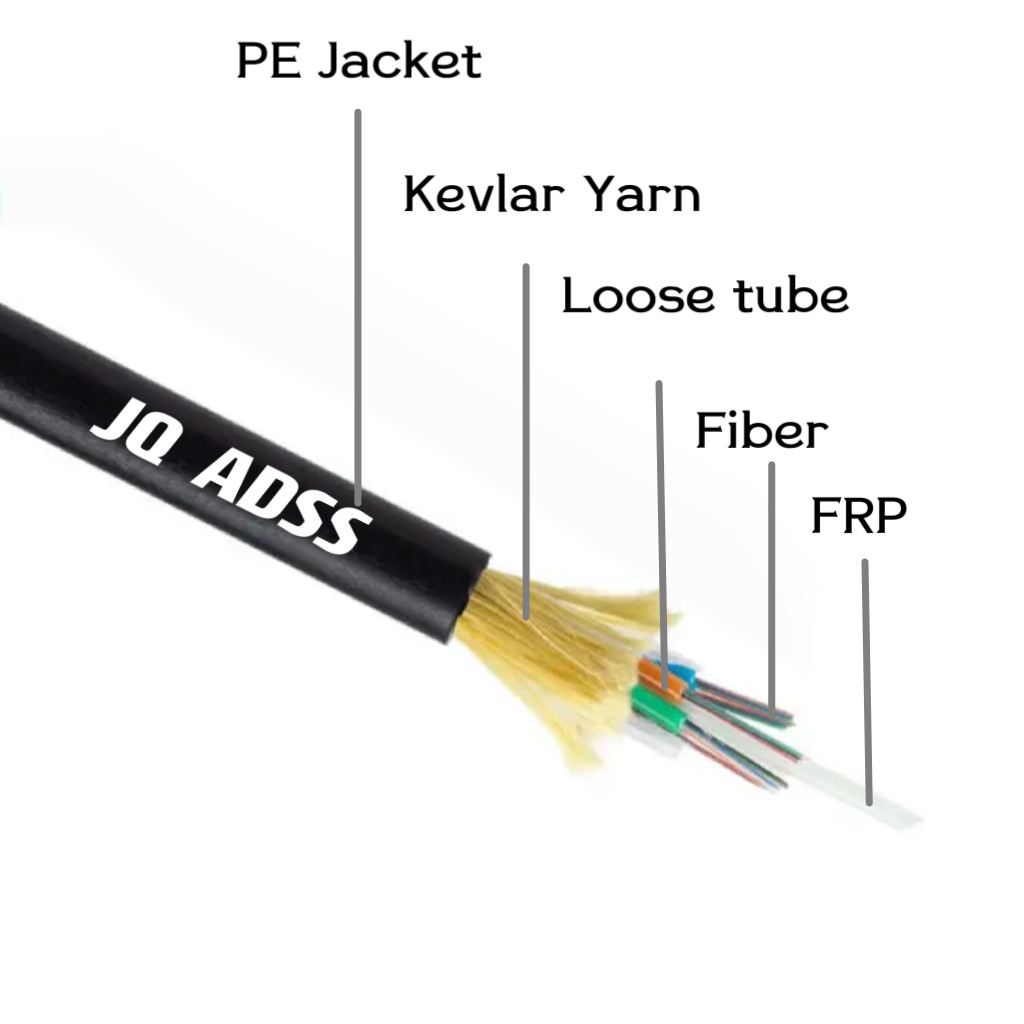

สายใย ADSS ชุดเดียว

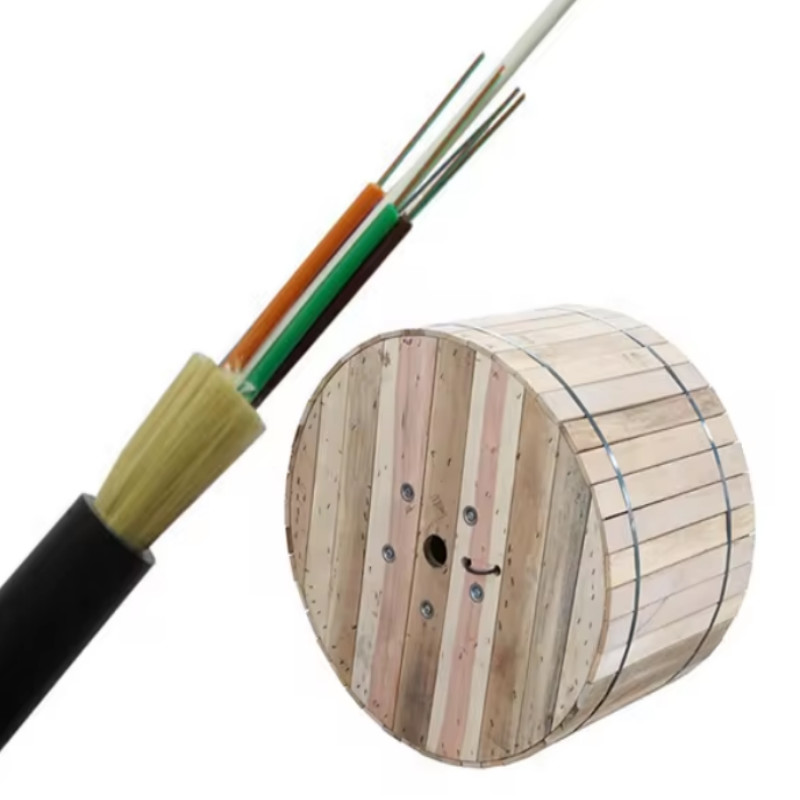

สายไฟฟ้าไฟเบอร์ออปติก ADSS แจ็คเก็ตคู่

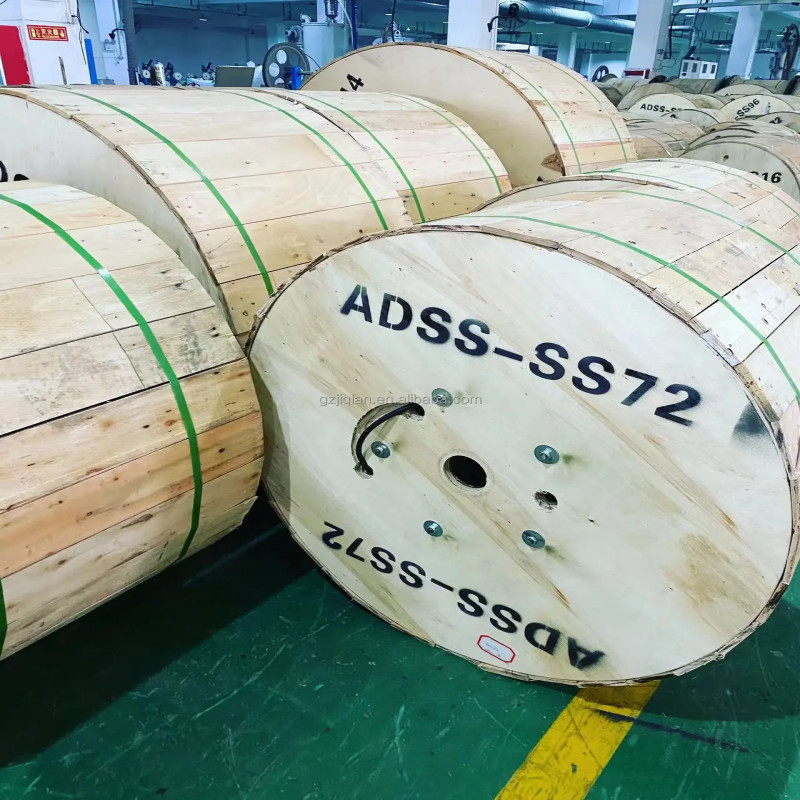

การบรรจุ:
