รายละเอียดสินค้า
สายไฟฟ้าไฟฟ้าออปติก (OPGW)
สายเคเบิล OPGW (สายไฟฟ้าไฟฟ้าทางออนไลน์)ได้ถูกออกแบบมาเพื่อรวมความสามารถของระบบสื่อสารไฟเบอร์ออฟติกกับบทบาทของสายไฟฟ้าที่ติดดินในสายส่งไฟฟ้าแรงสูงสายไฟถูกวางไว้ภายในสายไฟฟ้าที่ติดกับสายไฟฟ้าการออกแบบสองประสงค์นี้ช่วยเพิ่มประสิทธิภาพและความน่าเชื่อถือของทั้งเครือข่ายพลังงานและเครือข่ายการสื่อสารให้โครงสร้างที่แข็งแกร่งและมั่นคงเนื่องจากเส้นใยออปติกถูกรวมอยู่ในสายใยพื้นดิน OPGW ลดเวลาและค่าใช้จ่ายในการก่อสร้างเมื่อเทียบกับวิธีอื่น ๆ ทําให้การจัดจําหน่ายง่ายขึ้น
ลักษณะและข้อดีสําคัญของสายไฟฟ้า OPGW:
-
การ สร้าง สแตนเลส ที่ ทนทาน: การใช้ท่อสแตนเลสที่มีคุณภาพสูง ที่เต็มไปด้วยสารสกัดน้ํา ให้ความคุ้มกันที่ดีที่สุดสําหรับเส้นใยออฟติก โดยป้องกันความเสียหายจากความชื้นหรือปัจจัยสิ่งแวดล้อม
-
ความ แข็งแรง และ การ ออกแบบ ที่ หนาแน่น: สายไฟคอมแพคต แต่แข็งแกร่ง ถูกออกแบบให้ทนต่อสภาพอากาศที่รุนแรงและความเครียดทางเครื่องกลสูง ทําให้มันเหมาะสําหรับช่วงยาวในสภาพแวดล้อมความดันสูง
-
การขัดขวางอย่างน้อย: กระแสไฟฟ้าในเครือข่ายไฟฟ้ามีผลกระทบอย่างน้อยต่อเครือข่ายสื่อสารทางออนไลน์
-
การติดตั้งง่าย: สาย OPGW ได้ถูกออกแบบมาเพื่อแทนสายสายดินแบบดียิ่ง ทําให้มันง่ายในการติดตั้งโดยไม่ต้องเปลี่ยนแปลงพื้นฐานที่มีอยู่อย่างสําคัญ ช่วยประหยัดเวลาและลดต้นทุน
โดยการบูรณาการไฟเบอร์ออปติกกับโครงสร้างโครงสร้างสายไฟฟ้า สายไฟฟ้า OPGW ให้บริการเป็นทางออกที่ประหยัด ทันใจ และมีประสิทธิภาพ สําหรับการสื่อสารความเร็วสูงในเครือข่ายส่งไฟฟ้า
OPGW (optical power ground wire)ใช้เป็นหลักสําหรับระบบสื่อสารพลังงาน รวมถึงการป้องกันรีเล่ การส่งอัตโนมัติ และติดตั้งติดกับสายไฟฟ้าความดันสูง
รายการสายไฟฟ้าที่ติดกับดิน (OPGW)ประกอบด้วยหลายชั้น, โดยทั่วไปสองหรือสามชั้น, ของสายเหล็กเคลือบอะลูมิเนียม (ACS) หรือการผสมผสานของสาย ACS และสายสกัดอลูมิเนียมการออกแบบของมันถูกปรับปรุงเพื่อตอบสนองความต้องการของสายไฟฟ้าส่วนใหญ่.
รายละเอียดหลัก:
-
ประเภทเส้นใย: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (ให้ความยืดหยุ่นในการเลือกตามความต้องการ)
-
จํานวนเส้นใย: ขนาดสูงสุด 96 คอร์ ขึ้นอยู่กับความต้องการการใช้งาน
-
ระยะความดัน: เหมาะสําหรับสายไฟฟ้าที่มีระดับความกระตุ้น 110kV หรือต่ํากว่า
การใช้งานหลัก:
-
สายไฟฟ้า ระเบียงใหม่: ปกติใช้ในสายไฟฟ้าความดันสูงที่สร้างใหม่ OPGW ทําหน้าที่ทั้งสายดินและสื่อการสื่อสาร
-
ความจุสูงของเส้นใย: สามารถจัดการกับจํานวนเส้นใยขนาดใหญ่ ทําให้มันเหมาะสําหรับสายส่งไฟฟ้าความดันสูงสุด (UHV)
-
ป้องกันสายฟ้า: สายไฟ OPGW ให้ความคุ้มครองที่จําเป็น โดยการขนกระแสไฟฟ้าสั้นขนาดใหญ่ ป้องกันระบบจากฟ้าคะนองและความผิดพลาดทางไฟฟ้า
OPGW รวมฟังก์ชันการส่งไฟฟ้าและการสื่อสาร เพื่อนําเสนอทางออกที่เรียบง่ายสําหรับพื้นฐานพลังงานที่ทันสมัย

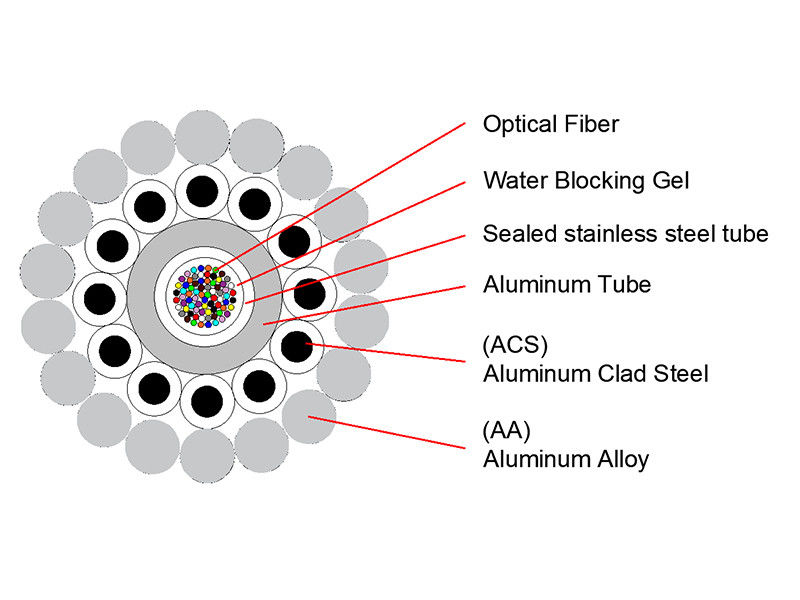

OPGW การออกแบบทั่วไปของหลอดเหล็กไร้สแตนเลสที่ครอบคลุมด้วย AL กลาง
ปริมาตร
OPGW กับ PBT อลูมิเนียมท่อ
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
สายวงจรสั้น ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87)9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |

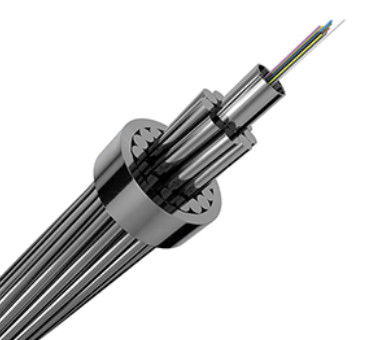

OPGW การออกแบบทั่วไปของท่อเหล็กไร้ขัด
การออกแบบแบบปกติสําหรับ Double Layer:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
วงจรสั้น (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90]0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137 [85]0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98]6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
การออกแบบทั่วไปสําหรับสามชั้น:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
วงจรสั้น (KA2s) |
| OPGW-232[343]0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116]5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366]9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358]7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW การออกแบบทั่วไปของหลอดเหล็กไร้สแตนเลสที่ครอบคลุมด้วย AL กลาง
การออกแบบแบบปกติสําหรับชั้นเดียว
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
สายวงจรสั้น ((KA2s) |
| OPGW-80 ((82)3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54)0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ((84)6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
การ ออกแบบ แบบ สําหรับ ชั้น สอง
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
สายวงจรสั้น ((KA2s) |
| OPGW-143 ((87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW การออกแบบทั่วไปของหลอดโลหะไร้สแตนเลสกลาง
การออกแบบแบบปกติสําหรับชั้นเดียว:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง (mm) |
น้ําหนัก (kg/km) |
RTS (KN) |
วงจรสั้น (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54)0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55)9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55)1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((808;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54)5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
การออกแบบแบบปกติสําหรับ Double Layer:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง (mm) |
น้ําหนัก (kg/km) |
RTS (KN) |
วงจรสั้น (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127 (((141)0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77)8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145 (((121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((999;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((1097;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
