รายละเอียดสินค้า

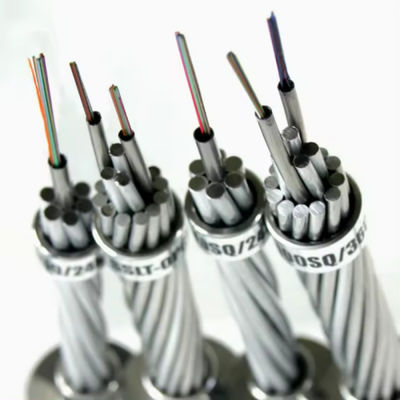

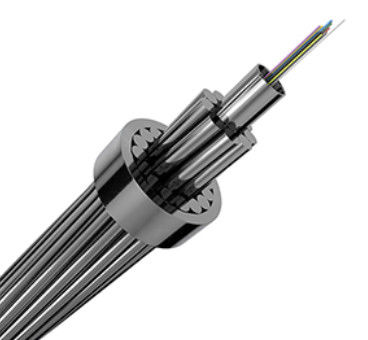

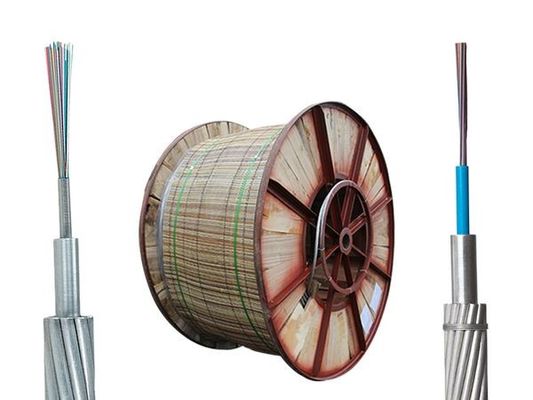

สายไฟฟ้าไฟฟ้าออปติก (OPGW)
คําอธิบายของ OPGW
สายไฟฟ้าออปติก OPGW คือการวางเส้นไฟฟ้าออปติกในสายดินของสายส่งไฟฟ้าระดับความดันสูงบนฟ้า เพื่อสร้างเครือข่ายสื่อสารไฟฟ้าออปติกบนสายส่งโครงสร้างนี้มีฟังก์ชันคู่ของสายใยและการสื่อสารสายไฟฟ้าที่ใช้ไฟฟ้าไฟฟ้าออปติกได้เชื่อถือได้ สถานที่มั่นคงและมั่นคงมากขึ้น เนื่องจากการห่อสายไฟฟ้าโลหะเมื่อเปรียบเทียบกับวิธีอื่นๆ ของสายไฟฟ้าแสง, ระยะเวลาการก่อสร้างจะสั้นลง และค่าก่อสร้างจะถูกประหยัด
คุณสมบัติและข้อดีของสายไฟฟ้า OPGW
โดยใช้เทคโนโลยีการผลิตท่อเหล็กไร้สแตนเลสที่ดี ท่อถูกเต็มไปด้วยสารสกัดน้ําที่สามารถป้องกันเส้นใยออฟติกได้อย่างมีประสิทธิภาพ
ความแน่นดีและความแข็งแรงในการดึงสูง
กระแสคลุมสั้นมีการแทรกแซงกันอย่างน้อยระหว่างเครือข่ายไฟฟ้าและเครือข่ายการสื่อสาร
คล้าย ๆ กันกับรายละเอียดของสายดินทั่วไป, มันสะดวกมากในการก่อตั้งและสามารถแทนสายดินเดิมได้โดยตรง
OPGW ใช้เป็นหลักในการสื่อสารพลังงานด้วยอุปกรณ์เสริม การป้องกันรีเล่ย การส่งอัตโนมัติ การติดตั้งพร้อมกับสายไฟฟ้าความดันสูง

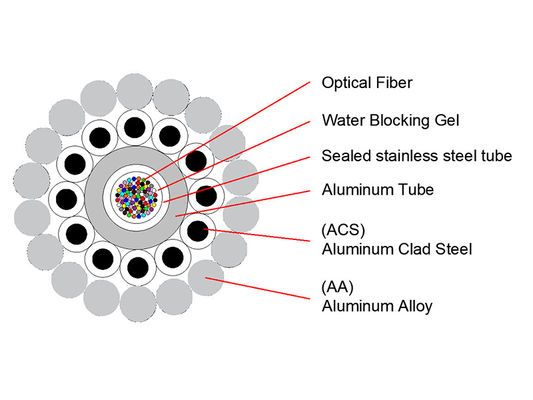

สายสายไฟฟ้าที่ติดกับพื้นดิน (OPGW) ถูกติดกับสายเหล็กเคลือบอลูมิเนียมสองชั้นหรือสามชั้น ((ACS) หรือผสมสาย ACS และสายสกัดอลูมิเนียมการออกแบบของมันถูกปรับปรุงอย่างสมบูรณ์แบบเพื่อความต้องการของสายไฟฟ้าที่ทั่วไปที่สุด.
ประเภทเส้นใย:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 เป็นตัวเลือก
จํานวนเส้นใย:สูงสุด 96 คอร์
ระยะความดันที่ใช้ได้:สายไฟฟ้าที่มีระดับความกระตุ้น 110KV และต่ํากว่า
การใช้งาน:ใช้กันทั่วไปในสายไฟฟ้าชั้นฟ้าที่สร้างใหม่ สามารถตอบสนองความต้องการของจํานวนมากของเส้นใยและสายส่งความดันสูงสุด (UHV)สามารถให้ความคุ้มกันกับสายฟ้าโดยการส่งไฟฟ้าไฟฟ้าไฟฟ้าสั้นขนาดใหญ่
OPGW การออกแบบทั่วไปของหลอดเหล็กไร้สแตนเลสที่ครอบคลุมด้วย AL กลาง
ปริมาตร
OPGW กับ PBT อลูมิเนียมท่อ
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
สายวงจรสั้น ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87)9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW การออกแบบทั่วไปของท่อเหล็กไร้ขัด
การออกแบบแบบปกติสําหรับ Double Layer:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
วงจรสั้น (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90]0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137 [85]0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98]6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
การออกแบบทั่วไปสําหรับสามชั้น:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
วงจรสั้น (KA2s) |
| OPGW-232[343]0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116]5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366]9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358]7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW การออกแบบทั่วไปของหลอดเหล็กไร้สแตนเลสที่ครอบคลุมด้วย AL กลาง
การออกแบบแบบปกติสําหรับชั้นเดียว
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
สายวงจรสั้น ((KA2s) |
| OPGW-80 ((82)3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54)0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ((84)6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
การ ออกแบบ แบบ สําหรับ ชั้น สอง
| รายละเอียด |
จํานวนเส้นใย |
กว้าง ((มม) |
น้ําหนัก (kg/km) |
RTS (((KN) |
สายวงจรสั้น ((KA2s) |
| OPGW-143 ((87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW การออกแบบทั่วไปของหลอดโลหะไร้สแตนเลสกลาง
การออกแบบแบบปกติสําหรับชั้นเดียว:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง (mm) |
น้ําหนัก (kg/km) |
RTS (KN) |
วงจรสั้น (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54)0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55)9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55)1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((808;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54)5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
การออกแบบแบบปกติสําหรับ Double Layer:
| รายละเอียด |
จํานวนเส้นใย |
กว้าง (mm) |
น้ําหนัก (kg/km) |
RTS (KN) |
วงจรสั้น (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127 (((141)0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77)8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145 (((121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((999;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((1097;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ
1คุณเป็นบริษัทค้าหรือผู้ผลิต?
เราเป็นผู้ผลิตที่มีประสบการณ์ 10 ปี เราเชี่ยวชาญในด้านการวิจัย พัฒนาและผลิต
สําหรับสายไฟเบอร์ออปติก สายดรอป และสายทาง ect โรงงานของเราอยู่ในเมืองกวางโจว ยินดีต้อนรับการเยี่ยมชมเรา
2เรื่องคุณภาพ?
เราจะส่งก่อนทดสอบทุกเส้นใย เมื่อการผลิตเสร็จ
หลังจากยืนยันราคา คุณสามารถขอฟรีตัวอย่างเพื่อตรวจสอบคุณภาพของเรา
3คุณรับการสั่งซื้อขนาดเล็กได้มั้ย
ใช่ครับ เราสามารถสั่งซื้อขนาดเล็กได้ เราสนับสนุนโครงการใหม่ของลูกค้าของเรา
4เวลาส่งของคุณเท่าไหร่?
โดยปกติประมาณ 3-7 วันทําการ เป็นส่วนใหญ่ขึ้นอยู่กับปริมาณการสั่งซื้อ
แต่คุณมั่นใจได้เลยว่าเราจะจัดสินค้าของคุณให้ทันที หลังจากที่คุณชําระเงิน
5คุณยอมรับบริการ OEM ได้มั้ย?
ใช่ เราต้อนรับการบริการ OEM เราสามารถพิมพ์โลโก้ของคุณบนสินค้า
