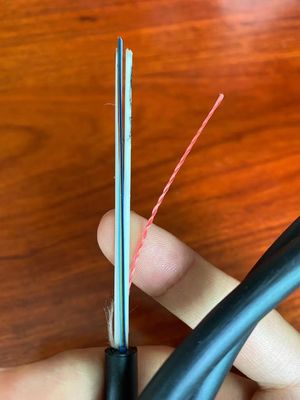

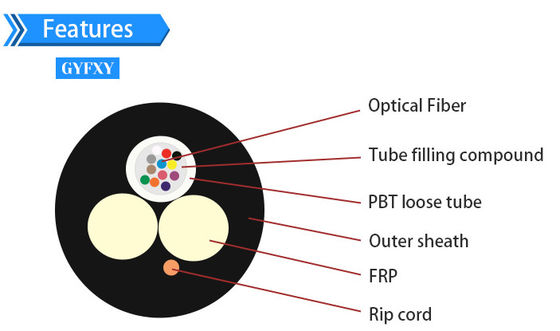

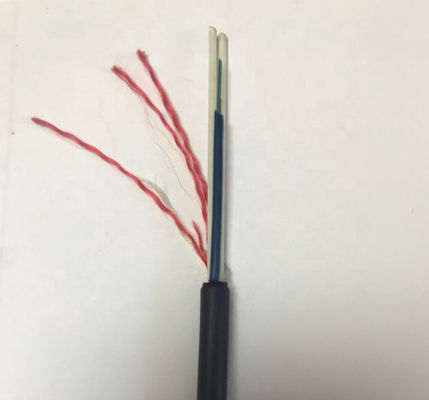

สายเคเบิลออปติคัลแบบ Uni-Tube แบบไม่มีเกราะที่มีเส้นใยอยู่ในหลอดบัฟเฟอร์แบบหลวม แกนของสายเคเบิลได้รับการปกป้องด้วยวุ้นเพื่อป้องกันการบุกรุกของน้ำและการอพยพ และปิดด้วยแจ็คเก็ตโพลีเอทิลีนสีดำFRP หรือลวดโลหะที่ฝังอยู่สองเส้นให้แรงกดตามต้องการ
ลักษณะเฉพาะ
ขนาดเล็กและน้ำหนักเบา
FRP สองตัวเป็นตัวเสริมความแข็งแรงเพื่อให้รับแรงดึงได้ดี
เติมเจลหรือปราศจากเจล ประสิทธิภาพการกันน้ำที่ดี
ราคาต่ำ ความจุไฟเบอร์สูง
ใช้ได้กับการติดตั้งเสาอากาศและท่อระยะสั้น
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| โหมดสนามเส้นผ่านศูนย์กลาง | 1310nm | อืม | 9.2±0.4 |
| 1550nm | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 124.8±0.7 | |
| การหุ้มไม่หมุนเวียน | % | ≤0.7 | |
| Core-Cladding Concentricity Error | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 245±5 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤6.0 | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิว-เคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | acc≤1260 | |
| การลดทอน(สูงสุด.) | 1310nm | เดซิเบล/กม | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
พารามิเตอร์ทางเทคนิค
แกนสายเคเบิล |
หน่วย | 2F | 4F | 6F | 8F | 10F | 12F |
| จำนวนหลอด | 1 | 1 | 1 | 1 | 1 | 1 | |
| จำนวนเส้นใย | แกน | 2 | 4 | 6 | 8 | 10 | 12 |
| ไฟเบอร์นับในหลอด | แกน | 2 | 4 | 6 | 8 | 10 | 12 |
| เส้นผ่านศูนย์กลางของสายเคเบิล | mm | 7.0mm±0.2 | 0.8±0.2 | ||||
| น้ำหนักสายเคเบิล | Kg/km | 40±10 | 45±10 | ||||
| ความต้านทานแรงดึงที่อนุญาต | นู๋ | สแปน=80,1.5*P | |||||
| ความต้านทานการบดอัดที่อนุญาต | นู๋ | 1000N | |||||
| อุณหภูมิในการทำงาน | ℃ | -20℃ ถึง +65℃ | |||||
โรงงานจริง
อักษรย่อ ASU ย่อมาจากอะไร ?
เมื่อคุณพบคำย่อนี้ในระบบการตั้งชื่อของสายเคเบิลออปติคัล หมายความว่ามันเป็นสายเคเบิลแบบพยุงตัวเอง (AS) ที่มีท่อหลวม (U) เดียวซึ่งเส้นใยแก้วนำแสงทั้งหมดผ่าน
ตัวเลขที่มาพร้อมกับตัวย่อหมายถึงจำนวนเมตรที่สายเคเบิลรุ่นนั้นสามารถรองรับตัวเองได้ นั่นคือ ในช่วงสูงสุด 80 ม. ช่วง 100 ม. หรือช่วง 120 ช่วงนี้ไม่มีอะไรมากไปกว่าระยะห่างระหว่างเสา คุณจะติดตั้งระบบสนับสนุนสำหรับสายเคเบิล
ASU 80
สายเคเบิลออปติคัล ASU80 รองรับตัวเองได้ในระยะสูงสุด 80 เมตร ดังนั้นจึงมีการระบุสำหรับการเดินสายเคเบิลในใจกลางเมือง เนื่องจากภายในเมือง เสามักจะอยู่ห่างกันโดยเฉลี่ย 40 เมตร ซึ่งรับประกันว่าจะได้รับการสนับสนุนที่ดี สายเคเบิล
ASU 100
สายเคเบิลออปติคัล ASU100 รองรับตัวเองได้ในช่วงสูงสุด 100 เมตร ดังนั้นจึงมีการระบุสำหรับการเดินสายเคเบิลในพื้นที่ชนบท โดยที่เสามักจะอยู่ห่างกันระหว่าง 90 ถึง 100 เมตร
ASU 120
สายเคเบิลออปติคัล ASU120 รองรับตัวเองได้ในระยะสูงสุด 120 เมตร ดังนั้นจึงมีการระบุสำหรับการเดินสายเคเบิลในสภาพแวดล้อมที่เสาอยู่ห่างจากกัน เช่น บนถนนและการข้ามแม่น้ำและสะพาน
เรายังคงมีสายเคเบิลแบบพยุงตัวเองสำหรับระยะทางที่ไกลกว่าในตลาด เช่น ASU500 แต่สาย 80, 100 และ 120 มักใช้กันมากที่สุดเนื่องจากการบังคับใช้
