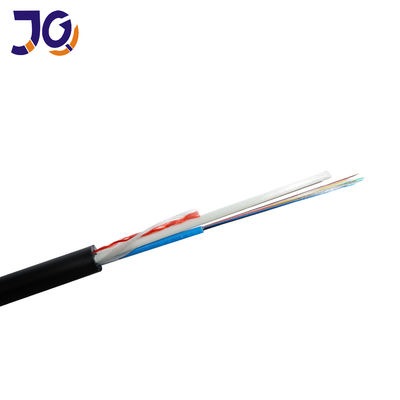

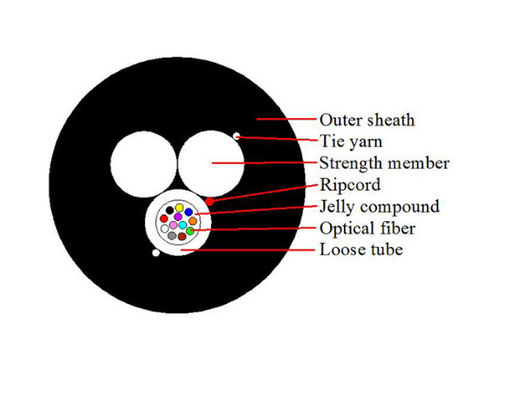

สาย ASU เป็นท่อหลวมหนึ่งเส้นที่ควั่นเส้นใย 250um วางอยู่ในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูงท่อ (และฟิลเลอร์) ติดอยู่รอบ ๆ FRP (พลาสติกเสริมแรงด้วยไฟเบอร์) โดยเป็นส่วนประกอบจุดแข็งที่ไม่ใช่โลหะเข้ากับแกนสายขนาดกะทัดรัดหลังจากที่แกนสายเคเบิลเต็มไปด้วยสารเติมหุ้มด้วยปลอกด้านใน PE (โพลีเอทิลีน) แบบบาง
ลักษณะเฉพาะ
ขนาดเล็กและน้ำหนักเบา
FRP สองตัวเป็นส่วนเสริมความแข็งแรงเพื่อให้มีประสิทธิภาพในการดึงที่ดี
เจลเต็มหรือเจลฟรีประสิทธิภาพการกันน้ำที่ดี
ราคาต่ำความจุเส้นใยสูง
ใช้ได้กับการติดตั้งทางอากาศและท่อในช่วงสั้น ๆ
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| เส้นผ่านศูนย์กลางของสนามโหมด | 1310 นาโนเมตร | อืม | 9.2±0.4 |
| 1550 นาโนเมตร | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางกาบ | อืม | 124.8±0.7 | |
| การหุ้มไม่เป็นวงกลม | % | ≤0.7 | |
| Core-Cladding Concentricity Error | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 245±5 | |
| การเคลือบไม่เป็นวงกลม | % | ≤6.0 | |
| Cladding-Coating Concentricity Error | อืม | ≤12 | |
| ความยาวคลื่นของตัวตัดสายเคเบิล | นาโนเมตร | acc≤1260 | |
| การลดทอน (สูงสุด) | 1310 นาโนเมตร | เดซิเบล / กม | ≤0.36 |
| 1550 นาโนเมตร | dBkm | ≤0.22 | |
พารามิเตอร์ทางเทคนิค
แกนสายเคเบิล |
หน่วย | 2F | ชั้น 4 | ชั้น 6 | ชั้น 8 | ชั้น 10 | ชั้น 12 |
| จำนวนหลอด | 1 | 1 | 1 | 1 | 1 | 1 | |
| จำนวนเส้นใย | แกนกลาง | 2 | 4 | 6 | 8 | 10 | 12 |
| จำนวนไฟเบอร์ในหลอด | แกนกลาง | 2 | 4 | 6 | 8 | 10 | 12 |
| เส้นผ่านศูนย์กลางของสายเคเบิล | มม | 6.6 ± 0.5 | 6.8 ± 0.5 | ||||
| น้ำหนักสายเคเบิล | กก. / กม | 40 ± 10 | 45 ± 10 | ||||
| ความต้านทานแรงดึงที่อนุญาต | น | Span = 80,1.5 * P | |||||
| ความต้านทานการบดที่อนุญาต | น | 1000N | |||||
| อุณหภูมิในการทำงาน | ℃ | -20 ℃ถึง + 65 ℃ | |||||
