ลักษณะผลิตภัณฑ์
•เส้นผ่านศูนย์กลางขนาดใหญ่ความจุเส้นใยขนาดใหญ่
•โครงสร้างมีเสถียรภาพและความน่าเชื่อถือสูง
•ความสามารถในการต่อต้านด้านข้างและความจุกระแสไฟฟ้าลัดวงจรที่ยอดเยี่ยม
•การออกแบบการพันเกลียวที่เหมาะสมจะทำให้ได้ความยาวส่วนเกินของใยแก้วนำแสงทุติยภูมิ•จำนวนเส้นสามารถออกแบบเป็นสองหรือสามชั้น
•จับคู่กับสายกราวด์ทั่วไป
มิติและคุณสมบัติ
| สิ่งของ | หน่วย | ข้อมูล | ||
| OPGW | / | OPGW50 มม 2 | ||
| ไฟเบอร์ | / | 24B1 | ||

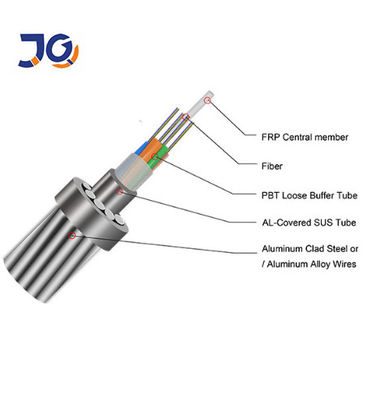

| โครงสร้าง | นอก | ACS (LB20A) | ชิ้น / มม | 6 / 3.2 |
| ศูนย์ | ท่อเหล็ก Stainess | ชิ้น / มม | 1 / 3.2 | |
| ส่วนข้าม | ACS | ตร.มม. | 48.25 | |
| ส่วนข้าม | ตร.มม. | 48.25 | ||
| ทิศทางการควั่น | / | มือขวา | ||
| เส้นผ่านศูนย์กลาง | มม | 9.6 | ||
| น้ำหนัก | กก. / กม | 344.0 | ||
| อัตราความต้านแรงดึง (RTS) | kN | 58.2 | ||
| MAT (40% RTS) | kN | 23.28 | ||
| ความเครียดในชีวิตประจำวัน (EDS) (25% RTS) | kN | 14.55 | ||
| โมดูลัสของความยืดหยุ่น (E-Modulus) | เกรดเฉลี่ย | 162.0 | ||
| ค่าสัมประสิทธิ์การยืดตัวด้วยความร้อน | 10-6 / ℃ | 13.0 | ||
| 20 ℃ต้านทานกระแสตรง | Ω / กม | 1.78 | ||
| กระแสเวลาสั้น 0.25 วินาที | kA | 6.9 | ||
| ความจุกระแสไฟฟ้าในเวลาสั้น ๆ | kA2.S | 12 | ||
| ช่วงอุณหภูมิที่อนุญาตกระแสลัดวงจร | ℃ | 40-200 | ||
| รัศมีโค้งต่ำสุด | มม | 20D | ||
| ดึงอัตราส่วนน้ำหนัก | กม | 17.2 | ||
เส้นใยจะต้องมีการเคลือบสีด้วยสีที่แตกต่างกัน 12 สีตาม EIA / TIA 598:
ลักษณะสิ่งแวดล้อม
•อุณหภูมิในการขนส่ง / การจัดเก็บ: -40 ℃ถึง + 65 ℃
