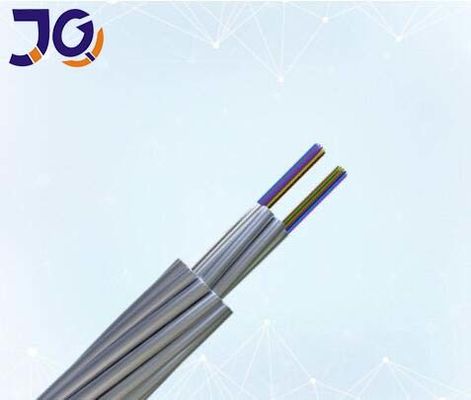

ความยาว 2 กม. 4-288core สายกราวด์พลังงานแสง

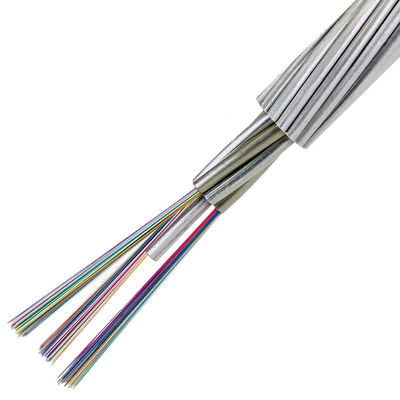

สายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสง (OPGW) เป็นสายกราวด์เหนือศีรษะที่มีใยแก้วนำแสงมีฟังก์ชันหลายอย่างเช่นสายดินเหนือศีรษะและการสื่อสารด้วยแสงส่วนใหญ่จะใช้สำหรับสายสื่อสาร 110KV, 220KV, 500KV, 750KV และระบบส่งกำลังไฟฟ้าแรงสูงเหนือศีรษะใหม่นอกจากนี้ยังสามารถใช้เพื่อแทนที่สายกราวด์ที่มีอยู่ของระบบส่งไฟฟ้าแรงสูงเหนือศีรษะแบบเก่าเพิ่มสายสื่อสารแบบออปติคัลส่งกระแสไฟในเวลาสั้น ๆ และป้องกันฟ้าผ่าโครงสร้างอื่น ๆ สามารถปรับแต่งได้ตามคำขอ

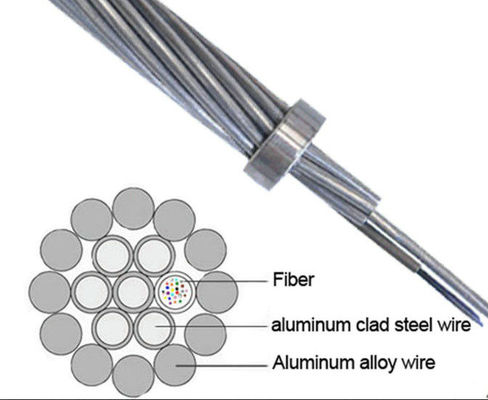

ภาพตัดขวางของ OPGW

ลักษณะเฉพาะ

•ท่อสแตนเลสที่เต็มไปด้วยเจลที่ไม่ชอบน้ำช่วยป้องกันและรองรับเส้นใยแสง

•ประสิทธิภาพแรงดึงที่ดี

•เส้นผ่านศูนย์กลางเล็กน้ำหนักเบาภาระเพิ่มเติมต่ำไปยังหอคอย

•เส้นใยที่เหมาะสมความยาวส่วนเกินของชุดออปติคอลทำได้ง่าย

•อุณหภูมิในการขนส่ง / การจัดเก็บ: -40 ℃ถึง + 65 ℃

วันที่ทางเทคนิค

ลักษณะทางแสง

ประเภทเฉพาะและข้อมูลทางเทคนิค

ไม่	ข้อมูลทางเทคนิค
	ประเภทสินค้า	ประเภทโครงสร้าง	สูงสุดไฟเบอร์ นับ	ส่วนของ AS Wire (มม. 2)	เส้นผ่านศูนย์กลาง (มม.)	น้ำหนักสายเคเบิล (กก. / กม.)	ให้คะแนนความต้านแรงดึง (kN)	20 ℃ DC ความต้านทาน (Ω / กม.)	ความจุกระแสไฟฟ้าในเวลาสั้น ๆ (40-200 ℃ kA2.s)
1	OPGW-48B1.3-90- [112; 45]	1 / 2.6 / 20AS ＋ 4 / 2.5 / 20AS ＋ 11 / 2.8 / 20AS, หน่วยออปติคัล 2 / 2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥ 45
2	OPGW-48B1.3-90- [57; 67]	1 / 2.6 / 40AS ＋ 4 / 2.5 / 40AS ＋ 11 / 2.8 / 40AS, หน่วยออปติคัล 2 / 2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100- [118; 50]	1 / 2.6 / 20AS ＋ 5 / 2.5 / 20AS ＋ 11 / 2.8 / 20AS, ออปติคัลยูนิต 1 / 2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥ 50
4	OPGW-24B1.3-100- [60; 74]	1 / 2.6 / 40AS ＋ 5 / 2.5 / 40AS ＋ 11 / 2.8 / 40AS, หน่วยออปติคัล 1 / 2.5	24	≈100	13.2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110- [133; 63]	1 / 2.6 / 20AS ＋ 5 / 2.5 / 20AS ＋ 10 / 3.2 / 20AS, หน่วยออปติคัล 1 / 2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110- [140; 68]	1 / 2.8 / 20AS ＋ 5 / 2.7 / 20AS ＋ 11 / 3.05 / 20AS, หน่วยออปติคัล 1 / 2.6	24	≈110	14.3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110- [67; 95]	1 / 2.9 / 20AS ＋ 5 / 2.8 / 20AS ＋ 12 / 2.8 / AA, ออปติคัลยูนิต 1 / 2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120- [145; 73]	1 / 3.0 / 20AS ＋ 5 / 2.9 / 20AS ＋ 12 / 2.9 / 20AS, หน่วยออปติคัล 1 / 2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120- [95; 98]	1 / 3.0 / 30AS ＋ 5 / 2.9 / 30AS ＋ 12 / 2.9 / 30AS, หน่วยออปติคัล 1 / 2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120- [74; 110]	1 / 3.0 / 40AS ＋ 5 / 2.9 / 40AS ＋ 12 / 2.9 / 40AS, ออปติคัลยูนิต 1 / 2.8	36	≈120	14.6	≤582	≥74	≤0.42	≥ 110
11	OPGW-72B1.3-120- [147; 76]	1 / 3.2 / 20AS ＋ 4 / 3.0 / 20AS ＋ 12 / 3.0 / 20AS, หน่วยออปติคัล 2 / 2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2 [96; 101]	1 / 3.2 / 30AS ＋ 4 / 3.0 / 30AS ＋ 12 / 3.0 / 30AS, หน่วยออปติคัล 2 / 2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120- [74; 114]	1 / 3.2 / 40AS ＋ 4 / 3.0 / 40AS ＋ 12 / 3.0 / 40AS, หน่วยออปติคัล 2 / 2.9	72	≈120	15.2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130- [155; 85]	1 / 3.2 / 20AS ＋ 5 / 3.0 / 20AS ＋ 12 / 3.0 / 20AS, หน่วยออปติคัล 1 / 2.9	36	≈130	15.2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130- [102; 114]	1 / 3.2 / 30AS ＋ 5 / 3.0 / 30AS ＋ 12 / 3.0 / 30AS, หน่วยออปติคัล 1 / 2.9	36	≈130	15.2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130- [79; 137]	1 / 3.2 / 40AS ＋ 5 / 3.0 / 40AS ＋ 12 / 3.0 / 40AS, หน่วยออปติคัล 1 / 2.9	36	≈130	15.2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140- [175; 100]	1 / 3.3 / 20AS ＋ 5 / 3.2 / 20AS ＋ 12 / 3.2 / 20AS, หน่วยออปติคัล 1 / 3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140- [115; 140]	1 / 3.3 / 30AS ＋ 5 / 3.2 / 30AS ＋ 12 / 3.2 / 30AS, หน่วยออปติคัล 1 / 3.1	36	≈140	16.1	≤ 850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145- [86; 170]	1 / 3.3 / 20AS ＋ 5 / 3.2 / 20AS ＋ 12 / 3.2 / AA, ออปติคัลยูนิต 1 / 3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0.31	≥ 170
20	OPGW-48B1.3-150- [182; 123]	1 / 3.4 / 20AS ＋ 5 / 3.3 / 20AS ＋ 12 / 3.3 / 20AS, หน่วยออปติคัล 1 / 3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150- [122; 165]	1 / 3.4 / 30AS ＋ 5 / 3.3 / 30AS ＋ 12 / 3.3 / 30AS, หน่วยออปติคัล 1 / 3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150- [95; 195]	1 / 3.4 / 40AS ＋ 5 / 3.3 / 40AS ＋ 12 / 3.3 / 40AS, หน่วยออปติคัล 1 / 3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150- [172; 110]	1 / 3.4 / 20AS ＋ 4 / 3.3 / 20AS ＋ 12 / 3.3 / 20AS, หน่วยออปติคัล 2 / 3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥ 110
24	OPGW-72B1.3-150- [116; 147]	1 / 3.4 / 30AS ＋ 4 / 3.3 / 30AS ＋ 12 / 3.3 / 30AS, หน่วยออปติคัล 2 / 3.2	72	≈150	16.6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170- [198; 150]	1 / 3.6 / 20AS ＋ 5 / 3.5 / 20AS ＋ 12 / 3.5 / 20AS, หน่วยออปติคัล 1 / 3.4	48	≈170	17.6	≤1190	≥198	≤0.54	≥ 150
26	OPGW-72B1.3-170- [199; 156]	1 / 3.8 / 20AS ＋ 4 / 3.6 / 20AS ＋ 12 / 3.6 / 20AS, หน่วยออปติคัล 2 / 3.5	72	≈170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180- [252; 125]	1 / 3.8 / 14AS ＋ 5 / 3.6 / 14AS ＋ 12 / 3.6 / 14AS, ออปติคัลยูนิต 1 / 3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥ 125
28	OPGW-48B1.3-180- [211; 175]	1 / 3.8 / 20AS ＋ 5 / 3.6 / 20AS ＋ 12 / 3.6 / 20AS, ออปติคัลยูนิต 1 / 3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180- [147; 234]	1 / 3.8 / 30AS ＋ 5 / 3.6 / 30AS ＋ 12 / 3.6 / 30AS, หน่วยออปติคัล 1 / 3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥ 234
30	OPGW-48B1.3-180- [113,262]	1 / 3.8 / 40AS ＋ 5 / 3.6 / 40AS ＋ 12 / 3.6 / 40AS, ออปติคัลยูนิต 1 / 3.5	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235- [268; 243.4]	1 / 2.7 / 20AS ＋ 4 / 2.5 / 20AS ＋ 12 / 2.5 / 20AS + 13 / 3.8 / 20AS, หน่วยออปติคัล 1 / 3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≥243.4

ประเภทและจำนวนออปติคอล fi bre อื่น ๆ สายที่ควั่นมีให้ om





ลักษณะการทดสอบ

สิ่งของ	วิธีทดสอบ	ข้อกำหนด
ความตึงเครียด	IEC 60794-1-2-E1 โหลด: ตามโครงสร้างสายเคเบิล ความยาวตัวอย่าง: ไม่น้อยกว่า 10 ม. ความยาวเชื่อมโยงไม่น้อยกว่า 100 ม ระยะเวลา: 1 นาที	40% RTS ไม่มีความเครียด fi bre เพิ่มเติม (0.01%) ไม่มีการลดทอนเพิ่มเติม (0.03dB) 60% RTS fi bre ความเครียด≤0.25% การลดทอนเพิ่มเติม≤0.05dB (ไม่มีการลดทอนเพิ่มเติมหลังการทดสอบ)
บด	IEC 60794-1-2-E3 โหลด: ตามตารางด้านบนสามจุด ระยะเวลา: 10 นาที	การลดทอนเพิ่มเติมที่ 1550nm ≤0.05dB / fi bre;ไม่มีความเสียหายต่อองค์ประกอบ
การเจาะน้ำ	IEC 60794-1-2-F5B เวลา: 1 ชั่วโมงความยาวตัวอย่าง: 0.5 ม ความสูงของน้ำ: 1m	ไม่มีน้ำรั่ว
การปั่นจักรยานอุณหภูมิ	IEC 60794-1-2-F1 ความยาวตัวอย่าง: ไม่น้อยกว่า 500 ม ช่วงอุณหภูมิ: -40 ℃ถึง + 65 ℃ รอบ: 2 การทดสอบการปั่นจักรยานด้วยอุณหภูมิเวลาที่อยู่อาศัย: 12 ชม	การเปลี่ยนแปลงค่าการลดทอน coe ffi cient จะต้องน้อยกว่า 0.1dB / km ที่ 1550nm

การบรรจุและการจัดส่ง

•กลองสายมาตรฐาน

•ความยาวรอกมาตรฐาน: 2/3 กม. / รีลมีความยาวอื่น ๆ

OPGW จะต้องพันให้แน่นและสม่ำเสมอบนรอกเหล็กไม้ที่แข็งแรงซึ่งสอดคล้องกับ ANSI / AA 53-1981 หรือเท่ากันรอกจะต้องหุ้มด้วยระแนงไม้เหล็กที่แข็งแรงเพื่อป้องกัน OPGW จากความเสียหายในการขนส่งการจัดการการจัดเก็บและการร้อยสายทั่วไป

ตามความยาวของสายเคเบิลเราเลือกรีลประเภทต่างๆ (D, d, b, w1, w2) สำหรับการโหลดสายเคเบิล
