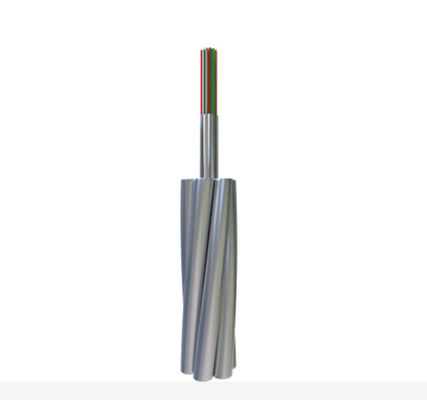

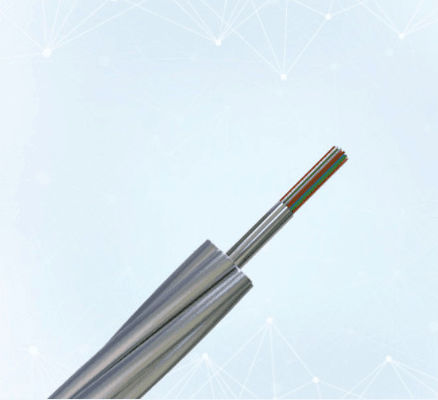

FCC Uni-Tube Design Stainless Steel Tube OPGW Fiber Optic Cable

ติดต่อตอนนี้

FCC Uni-Tube ออกแบบท่อสแตนเลส OPGW สายไฟเบอร์ออปติก

จำนวนสั่งซื้อขั้นต่ำ :	1 กิโลเมตร	รายละเอียดการบรรจุ :	ไม้อัดรีล / กำหนดเอง
เวลาการส่งมอบ :	5-8 วันทำงาน	เงื่อนไขการชำระเงิน :	L / C, T / T, Wester N Union
สามารถในการผลิต :	4500 กม. ต่อเดือน

สถานที่กำเนิด:	กว่างโจว, จีน	ชื่อแบรนด์:	JQ/OEM
ได้รับการรับรอง:	ISO9001 ROHS CE-EMC FCC SDOC	หมายเลขรุ่น:	OPGW

ข้อมูลรายละเอียด
ประเภทเส้นใย:	โหมดเดียว / หลายโหมด	แจ็คเก็ต:	อลูมิเนียม
ชื่อผลิตภัณฑ์:	สายเคเบิลใยแก้วนำแสงกลางแจ้ง	ความยาว:	2 กม. หรือความยาวที่กำหนดเอง
โครงสร้าง:	หลอดหลวม	ไฟเบอร์:	2-24core
อุณหภูมิในการทำงาน:	-40 ~ +60 C	การติดตั้ง:	สายอากาศ
สีไฟเบอร์:	สีฟ้า, สีส้ม, สีน้ำตาล, Aqua, สีเทา	แบบ:	OPGW
ออกแบบ:	ท่อสแตนเลสหุ้มอัลกลาง OPGW
เน้น:	สายไฟเบอร์ออปติก OPGW แบบ Uni-Tube , สายเคเบิลไฟเบอร์ออปติก CE-EMC FCC OPGW , สายกราวด์ใยแก้วนำแสง Uni-Tube

รายละเอียดสินค้า

ใยแก้วนำแสงคอมโพสิตเหนือศีรษะสายกราวด์ดีไซน์ Uni-tube ท่อสแตนเลส OPGW

สายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสง (OPGW) เป็นสายกราวด์เหนือศีรษะที่มีใยแก้วนำแสงมีฟังก์ชันหลายอย่างเช่นสายดินเหนือศีรษะและการสื่อสารด้วยแสงส่วนใหญ่จะใช้สำหรับสายสื่อสาร 110KV, 220KV, 500KV, 750KV และระบบส่งกำลังไฟฟ้าแรงสูงเหนือศีรษะใหม่นอกจากนี้ยังสามารถใช้เพื่อแทนที่สายกราวด์ที่มีอยู่ของระบบส่งไฟฟ้าแรงสูงเหนือศีรษะแบบเก่าเพิ่มสายสื่อสารแบบออปติคัลส่งกระแสไฟในเวลาสั้น ๆ และป้องกันฟ้าผ่าโครงสร้างอื่น ๆ สามารถปรับแต่งได้ตามคำขอ

ภาพตัดขวางของ OPGW

FCC Uni-Tube ออกแบบท่อสแตนเลส OPGW สายไฟเบอร์ออปติก 0

FCC Uni-Tube ออกแบบท่อสแตนเลส OPGW สายไฟเบอร์ออปติก 1

ลักษณะทางแสง

ลักษณะทางแสงรูปทรงเรขาคณิตเชิงกลและสภาพแวดล้อมของใยแก้วนำแสง ITU-T G.652 จะต้องเป็นไปตามตารางด้านล่าง:

ลักษณะเฉพาะ				ค่าที่ระบุ	หน่วย
ลักษณะทางแสง
เส้นผ่านศูนย์กลางของสนามโหมด		ที่ 1310nm		9.2 ± 0.4	µm
		ที่ 1550 นาโนเมตร		10.4 ± 0.5	มม
ค่าสัมประสิทธิ์การลดทอน		ที่ 1310nm		≤0.35	เดซิเบล / กม
		ที่ 1550 นาโนเมตร		≤0.22	เดซิเบล / กม
การลดทอนความไม่สม่ำเสมอ				≤0.05	เดซิเบล
ความยาวคลื่นการกระจายศูนย์ (λ0)				1300 ～ 1324	นาโนเมตร
ความลาดชันสูงสุดของการกระจายศูนย์ (S0max)				≤0.092	ps / (นาโนเมตร·กม.)
ค่าสัมประสิทธิ์การกระจายโหมดโพลาไรซ์ (PMD)				≤0.2
ตัดความยาวคลื่น (λcc)				≤1260	นาโนเมตร
ค่าสัมประสิทธิ์การกระจายตัว		1288 ～ 1340 นาโนเมตร		≤3.5	ps / (นาโนเมตร·กม.)
		1550 นาโนเมตร		≤18	ps / (นาโนเมตร·กม.)
ดัชนีการหักเหของกลุ่มที่มีประสิทธิผล (Neff)			ที่ 1310nm	1.466	-
			ที่ 1550 นาโนเมตร	1.467	-
ลักษณะทางเรขาคณิต
เส้นผ่าศูนย์กลางกาบ				125.0 ± 1.0	µm
การหุ้มไม่เป็นวงกลม				≤1.0	%
เส้นผ่านศูนย์กลางการเคลือบ				245.0 ± 10.0	µm
ข้อผิดพลาดศูนย์กลางการเคลือบผิว				≤12.0	µm
เคลือบไม่เป็นวงกลม				≤6.0	%
ข้อผิดพลาดศูนย์กลางการหุ้มแกน				≤0.8	µm
ลักษณะทางกล
ดัดผม				≥4	ม
พิสูจน์ความเครียด				≥0.69	เกรดเฉลี่ย
แรงแถบเคลือบ	ค่าเฉลี่ย			1.0-5.0	น
	ค่าสูงสุด			1.3-8.9	น
การสูญเสียการโค้งงอของมาโคร	Ф60มม. 100 วงกลมที่ 1550 นาโนเมตร			≤0.05	เดซิเบล
	Ф32มม. 1 วงกลมที่ 1550 นาโนเมตร			≤0.05	เดซิเบล

การระบุสีของไฟเบอร์และท่อหลวม

เส้นใยแต่ละเส้นและท่อหลวมต้องเป็นไปตามมาตรฐาน TIA / EIA-598-A และรหัสสีด้านล่าง

สีไฟเบอร์

ท่อเหล็ก 1 (No.1-24fibers)

สีไฟเบอร์

ไม่	1	2	3	4	5	6	7	8	9	10	11	12
สี	สีน้ำเงิน	ส้ม	เขียว	สีน้ำตาล	สีเทา	สีขาว	แดง	ธรรมชาติ	สีเหลือง	ไวโอเล็ต	สีชมพู	อควา

ตัวตรวจจับสีดำหนึ่งตัว (ระยะพิทช์ 100 มม.)

สีน้ำเงิน

เขียว

สีน้ำตาล

สีเทา

สีขาว

ธรรมชาติ

สีเหลือง

ไวโอเล็ต

สีชมพู

ท่อเหล็ก 2 (เบอร์ 25-36fibers)

ไม่	25	26	27	28	29	30	31	32	33	34	35	36
สี	สีน้ำเงิน	ส้ม	เขียว	สีน้ำตาล	สีเทา	สีขาว	แดง	ธรรมชาติ	สีเหลือง	ไวโอเล็ต	สีชมพู	อควา

ลักษณะเฉพาะ

•ท่อสแตนเลสที่เต็มไปด้วยเจลที่ไม่ชอบน้ำช่วยป้องกันและรองรับเส้นใยแสง

•ประสิทธิภาพแรงดึงที่ดี

•เส้นผ่านศูนย์กลางเล็กน้ำหนักเบาภาระเพิ่มเติมต่ำไปยังหอคอย

•เส้นใยที่เหมาะสมความยาวส่วนเกินของชุดออปติคอลทำได้ง่าย

•อุณหภูมิในการขนส่ง / การจัดเก็บ: -40 ℃ถึง + 65 ℃

ข้อมูลจำเพาะของ OPGW

รายการ			ข้อมูลทางเทคนิค
ควั่น			Core ชั้น 1 ชั้น 2
ทิศทางการควั่น			ชั้นนอกคือมือขวา
เส้นผ่านศูนย์กลางของสายเคเบิล (ระบุ)			14.0 มม
น้ำหนักสายเคเบิล (โดยประมาณ)			688.3 กก. / กม
รองรับ Cross Section		AS Wire	104.7 มม. 2
จัดอันดับความต้านทานแรงดึง (RTS)			111.6kN
โมดูลัสของความยืดหยุ่น (E-Modulus)			149.5N / ตร.มม.
ค่าสัมประสิทธิ์การยืดตัวด้วยความร้อน			13.4 × 10-6 / K
ความเครียดในการทำงานสูงสุด (40% RTS)			44.64kN
ความเครียดในชีวิตประจำวัน (EDS) (16 ~ 25% RTS)			17.86 ~ 27.9kN
ความต้านทานกระแสตรงที่ 20 ℃			0.667 โอห์ม / กม
กระแสเวลาสั้น (1 วินาที, 20 ℃ ～ 200 ℃)			8.77kA
ความจุกระแสไฟฟ้าในเวลาสั้น (I2t)			77.0kA²s
รัศมีการดัดขั้นต่ำ	การติดตั้ง		เส้นผ่านศูนย์กลางของสายเคเบิล 30 เท่า
	การดำเนินการ		เส้นผ่านศูนย์กลางของสายเคเบิล 15 เท่า
ช่วงอุณหภูมิ	การติดตั้ง		-20 ℃ ～ + 60 ℃
	การจัดเก็บและการจัดส่ง		-40 ℃ ～ + 70 ℃
	การดำเนินการ		-40 ℃ ～ + 70 ℃

	การลดทอน				แบนด์วิดท์		การกระจายโหมดโพลาไรซ์
	@ 850 นาโนเมตร	@ 1300 นาโนเมตร	@ 1310 นาโนเมตร	@ 1550 นาโนเมตร	@ 850 นาโนเมตร	@ 1300 นาโนเมตร	ไฟเบอร์ส่วนบุคคล	มูลค่าการออกแบบลิงค์ (M = 20, Q = 0.01%)
G652D	-	-	≤0.35dB / กม	≤0.21dB / กม	-	-	≤0.20ps / กม	≤0.1ps / กม
G655	-	-	-	≤0.22dB / กม	-	-	≤0.20ps / กม	≤0.1ps / กม
50 / 125μm	≤3.0dB / กม	≤1.0dB / กม	-	-	≥600MHz.km	≥1200MHz.km	-	-
62.5 / 125 ไมครอน	≤3.5dB / กม	≤1.0dB / กม	-	-	≥200MHz.km	≥600MHz.km	-	-

การบรรจุและการจัดส่ง

•กลองสายมาตรฐาน

•ความยาวรอกมาตรฐาน: 2/3 กม. / รีลมีความยาวอื่น ๆ

OPGW จะต้องพันให้แน่นและสม่ำเสมอบนรอกเหล็กไม้ที่แข็งแรงซึ่งสอดคล้องกับ ANSI / AA 53-1981 หรือเท่ากันรอกจะต้องหุ้มด้วยระแนงไม้เหล็กที่แข็งแรงเพื่อป้องกัน OPGW จากความเสียหายในการขนส่งการจัดการการจัดเก็บและการร้อยสายทั่วไป

FCC Uni-Tube ออกแบบท่อสแตนเลส OPGW สายไฟเบอร์ออปติก 3

ตามความยาวของสายเคเบิลเราเลือกรีลประเภทต่างๆ (D, d, b, w1, w2) สำหรับการโหลดสายเคเบิล

สิ่งแวดล้อม

ปฏิบัติตามระบบ ISO14001, RoHS และ OHSAS18001 อย่างสมบูรณ์

คำแนะนำในการติดตั้ง

ขั้นตอนการติดตั้ง:

ขอแนะนำให้ใช้ IEEE Std 524-1992 และขั้นตอนที่ บริษัท ของเราแนะนำสำหรับการติดตั้ง OPGW

FCC Uni-Tube ออกแบบท่อสแตนเลส OPGW สายไฟเบอร์ออปติก 4

คำถามที่พบบ่อย

1. คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?

เราเป็นผู้ผลิตที่มีประสบการณ์ 10 ปีเรามีความเชี่ยวชาญในการวิจัยพัฒนาและการผลิต

สำหรับสายเคเบิลใยแก้วนำแสงสายวางและสายไฟ ฯลฯโรงงานของเราอยู่ในเมืองกวางโจวยินดีต้อนรับเข้าสู่เรา!

2. เกี่ยวกับคุณภาพ?

เราจะจัดส่งก่อนทดสอบทุกเส้นใยเมื่อเสร็จสิ้นการผลิต

หลังจากยืนยันราคาคุณสามารถขอตัวอย่างฟรีเพื่อตรวจสอบคุณภาพของเรา

3. คุณสามารถยอมรับคำสั่งซื้อขนาดเล็กได้หรือไม่?

ใช่มีคำสั่งซื้อขนาดเล็กเราสนับสนุนโครงการใหม่ของลูกค้าเนื่องจากเราทราบดีว่าธุรกิจมักมาจากคำสั่งซื้อขนาดเล็ก

4. เวลาในการจัดส่งของคุณคืออะไร?

โดยปกติประมาณ 3-7 วันทำการส่วนใหญ่ขึ้นอยู่กับปริมาณการสั่งซื้อ

แต่โปรดมั่นใจได้ว่าเราจะจัดเตรียมสินค้าของคุณโดยเร็วหลังจากการชำระเงินของคุณ

5. คุณสามารถรับบริการ OEM ได้หรือไม่?

ใช่เรายินดีต้อนรับบริการ OEMเราสามารถพิมพ์โลโก้ของคุณบนผลิตภัณฑ์ได้มีความคิดใด ๆ จากคุณ
