สายเคเบิลใยแก้วนำแสง ADSS G652D กลางแจ้ง 72-Core – ช่วง 100 เมตร
คำอธิบาย:

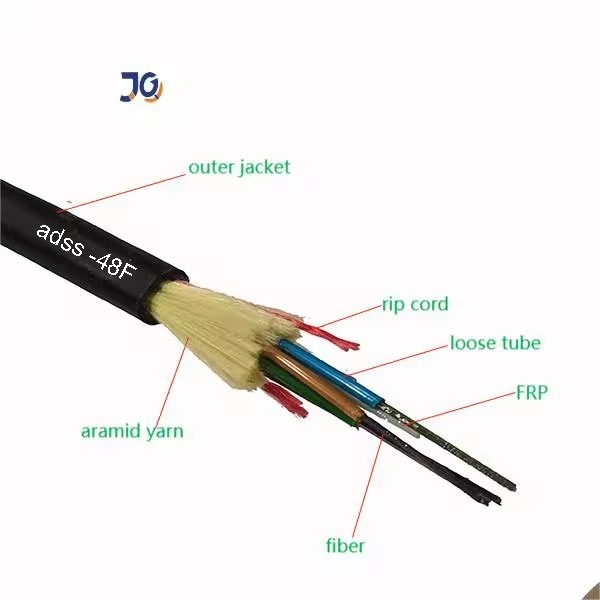

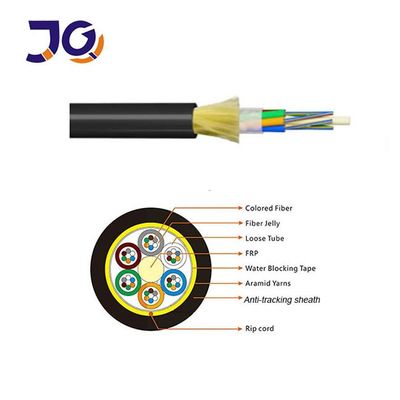

สายเคเบิล ADSS แบบหลวมที่มีเส้นใยขนาด 250μm ในท่อพลาสติกที่มีโมดูลัสสูง บรรจุสารประกอบกันน้ำ ท่อถูกพันรอบสมาชิกความแข็งแรงกลาง FRP หุ้มด้วยปลอกด้านใน PE เส้นด้ายอะรามิดเพื่อเสริมความแข็งแรง และปิดท้ายด้วยปลอกนอก PE หรือ AT
คุณสมบัติ:
ประสิทธิภาพทางกลและอุณหภูมิที่ยอดเยี่ยม
ท่อหลวมความแข็งแรงสูงทนต่อการไฮโดรไลซิส
สารประกอบเติมกันน้ำช่วยปกป้องเส้นใย
การออกแบบที่ยืดหยุ่นและทนต่อการบด
สมาชิกความแข็งแรงกลาง FRP
แกนสายเคเบิลที่เติมเต็มเพื่อความสมบูรณ์ของน้ำ
ลักษณะเฉพาะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| เส้นผ่านศูนย์กลางสนามโหมด | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| เส้นผ่านศูนย์กลางของแคลดดิ้ง | um | 124.8±0.7 | |
| ความไม่เป็นวงกลมของแคลดดิ้ง | % | ≤0.7 | |
| ข้อผิดพลาดความเข้มข้นของแกน-แคลดดิ้ง | um | ≤0.5 | |
| เส้นผ่านศูนย์กลางการเคลือบ | um | 245±5 | |
| ความไม่เป็นวงกลมของการเคลือบ | % | ≤6.0 | |
| ข้อผิดพลาดความเข้มข้นของแคลดดิ้ง-การเคลือบ | um | ≤12 | |
| ความยาวคลื่นคัตออฟของสายเคเบิล | nm | acc≤1260 | |
| การลดทอน(สูงสุด) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
ข้อมูลทางเทคนิค
|
ช่วง : 100m |
ชนิดสายเคเบิล |
72core Single Jacket ADSS |
|
โครงสร้าง พารามิเตอร์ |
ส่วนประกอบความแข็งแรงกลาง : FRP |
เส้นผ่านศูนย์กลาง : 2.1mm |
|
ท่อหลวม (เติมเจลลี่) |
เส้นผ่านศูนย์กลางภายนอก :1.8mm |
|
|
ปลอกด้านใน PE |
ความหนา : 0.9mm |
|
|
ปลอกด้านนอก PE |
ความหนา :1.8mm |
|
|
ทางเทคนิค พารามิเตอร์ |
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล |
12.3mm |
|
พื้นที่หน้าตัดของสายเคเบิล |
95.03 mm2 |
|
|
รุ่นไฟเบอร์ |
G.652D |
|
|
น้ำหนักสายเคเบิล |
145kg/km |
|
|
ความต้านทานแรงดึงที่กำหนด (RTS) |
10 kn |
|
|
แรงดึงขั้นต่ำที่อนุญาต (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
E-modulus |
12.1 kn/mm2 |
|
|
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน |
1.9 10-6/°C |
|
|
ความต้านทาน Cruss |
ระยะยาว :1100 n/100mm |
|
|
ระยะสั้น:2200 n/100mm |
||
|
รัศมีการโค้งงอที่อนุญาต |
ระยะยาว (เมื่อทำงาน) 220 mm |
|
|
ระยะสั้น (เมื่อวาง) 360 mm |
โครงสร้างและข้อมูลจำเพาะทางเทคนิค ADSS-SJ(ช่วง 50-500m)
|
Ref.Outer เส้นผ่านศูนย์กลาง (มม.) |
Ref.Weight กก./กม.) |
Rec.DailyMax. การทำงาน แรงดึง(kN) |
สูงสุด อนุญาต การทำงาน แรงดึง [kN) |
พัก Strength (kN) |
ความแข็งแรง สมาชิก CSA. (kN/mm2) |
Modulusof ความยืดหยุ่น CSA kNmm2)[ |
ความร้อน การขยายตัว ค่าสัมประสิทธิ์ (X10-6/K) |
SuitableSpan เมตร ABICP |
||||
|
PE |
AT |
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
การประยุกต์ใช้:
เหมาะสำหรับการติดตั้งทางอากาศ
อุณหภูมิในการทำงาน: -40℃ ถึง +70℃
บรรจุภัณฑ์:
ดรัมไม้ส่งออก ความยาวมาตรฐาน 1–4 กม. (มีขนาดที่กำหนดเอง)
เครื่องหมายเสริม: ชื่อบริษัท น้ำหนัก ประเภทไฟเบอร์ ความยาวสายเคเบิล
รวมรายงานการทดสอบ
คำถามที่พบบ่อย:
ผู้ผลิตหรือผู้ค้า? – เราเป็นผู้ผลิตที่มีประสบการณ์ 10 ปีในด้านสายเคเบิลใยแก้วนำแสง สายเคเบิลแบบดรอป และสายแพทช์ โรงงานตั้งอยู่ในกวางโจว
คุณภาพ? – ไฟเบอร์ทั้งหมดได้รับการทดสอบก่อนส่งมอบ มีตัวอย่างฟรี
คำสั่งซื้อขนาดเล็ก? – ยอมรับ เราสนับสนุนโครงการใหม่
เวลาจัดส่ง? – โดยทั่วไป 3–7 วันทำการ ขึ้นอยู่กับปริมาณ
บริการ OEM? – มีให้บริการ การพิมพ์โลโก้และแนวคิดที่กำหนดเองได้รับการสนับสนุน
