คาเบลสื่อสาร 24 หลัก AT/PE ADSS คาเบลไฟเบอร์ออปติก
ทั้งหมด Dielectric เองสนับสนุน 24 หลัก ADSS สายไฟเบอร์ออปติกกับ 100m Span
คําอธิบายสินค้า
ครับการสร้างสายไฟ ADSS:ครับ
ครับการประกอบแกนไฟเบอร์ครับ
ครับการเสริมกําลังกลางครับ
ครับชั้น ป้องกันครับ
ลักษณะ
การใช้งาน
เหมาะสําหรับวิธีการวางอากาศ
อุณหภูมิในการเก็บรักษา / การทํางาน: -40°C ~ + 70°C
คุณสมบัติทางแสง
| รายการ | หน่วย | รายละเอียด | |
| G652D | |||
| กว้างสนามโหมด | 1310nm | อืม | 9.2±0.4 |
| 1550nm | อืม | 10.4±0.5 | |
| กว้างคลุม | อืม | 124.8±0.7 | |
| การเคลือบไม่เป็นวงกลม | % | ≤0.7 | |
| ความผิดพลาดของความเฉพาะของแกน | อืม | ≤0.5 | |
| กว้างเคลือบ | อืม | 245±5 | |
| การเคลือบไม่เป็นวงกลม | % | ≤6.0 | |
| ความผิดพลาดของความเข้มข้นของผิวเคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดเคเบิล | nm | acc≤1260 | |
| ความอ่อนแอ ((max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
ข้อมูลเทคนิค
|
ระยะทาง: 100 เมตร |
ต่ํากว่า 110kv |
24core |
|
โครงสร้าง ปริมาตร |
องค์ประกอบความแข็งแกร่งกลาง: FRP |
กว้าง: 1.5mm |
|
ท่อลอย (เต็มเจลลี่) |
กว้างภายนอก:1.8 มิลลิเมตร |
|
|
กล่องภายใน PE |
ความหนา: 0.9mm |
|
|
ผนังนอก PE |
ความหนา:1.8 มิลลิเมตร |
|
|
เทคนิค ปริมาตร |
กว้างด้านนอกของเคเบิล |
10.0 มม. |
|
พื้นที่ตัดเส้นเคเบิล |
95.03 มม2 |
|
|
รุ่นเส้นใย |
G.652D |
|
|
น้ําหนักของสายไฟ |
85 กิโลกรัม/กม |
|
|
ความแข็งแรงในการดึง (RTS) |
10 kn |
|
|
ความดันขั้นต่ําที่อนุญาต (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
โมดูลัสของยอง |
7.8 kn/mm2 |
|
|
คออฟเฟกชั่นการขยายความร้อน |
1.810-6/°C |
|
|
ความต้านทาน Cruss |
ระยะยาว:1100 n/100 mm |
|
|
ระยะสั้น:2200 n/100mm |
||
|
แพร่รัศมีการบิดอนุญาต |
ระยะยาว (เมื่อขับ) 220 มม. |
|
|
ระยะสั้น (เมื่อวาง) 360 มม. |
4-144 หลัก ADSS สายไฟฟ้าไฟเบอร์ออปติก
|
สายใย นับ |
โครงสร้าง |
สายใย ต่อท่อ |
ท่อลอย กว้าง (mm) |
กว้างของ CSM /กว้างของแผ่น ((มม) |
ความหนาชื่อ ของเสื้อนอก ((มม) |
กว้างเคเบิล (mm) |
เคเบิล น้ําหนัก (kg/km) |
| 4 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 81 |
| 6 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 81 |
| 8 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 82 |
| 12 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 82 |
| 24 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 83 |
| 36 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 84 |
| 48 | 1+6 | 12 | 2.2±01 | 2.6/2.6 | 1.7 | 11.1±05 | 93 |
| 72 | 1+6 | 12 | 2.2±01 | 2.6/2.6 | 1.7 | 11.1±05 | 95 |
| 96 | 1+8 | 12 | 2.2±01 | 30.0/39 | 1.7 | 12.5±05 | 122 |
| 144 | 1+12 | 12 | 2.2±01 | 3.5/6.4 | 1.7 | 15.5±05 | 185 |

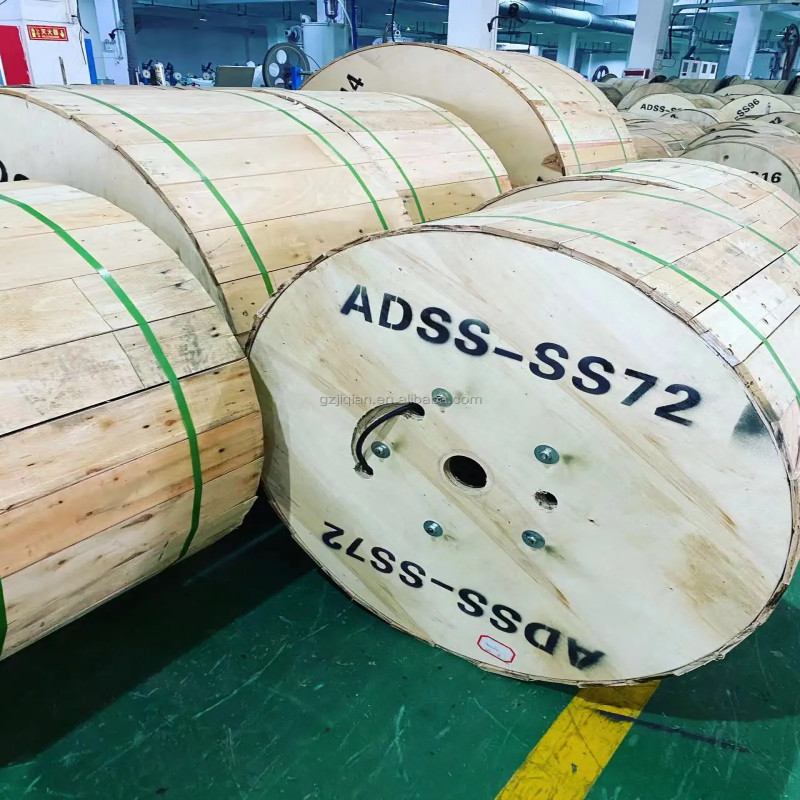

รายละเอียดของแพคเกจ
| ประเภทสาย | กลอง | ||||
| ความสูง (mm) | ความกว้าง (mm) | กว้างภายใน (mm) |
ความยาว (km) |
ประเภทของกลอง | |
| ADSS-4 | 900 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
| ADSS-6 | 900 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
| ADSS-8 | 900 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
| ADSS-12 | 900 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
| ADSS-24 | 900 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
| ADSS-36 | 900 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
| ADSS-48 | 950 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
| ADSS-72 | 950 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
| ADSS-96 | 1000 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
| ADSS-144 | 1200 | 760 | 500 | 2 | กลองไม้พลายเวย์ |
