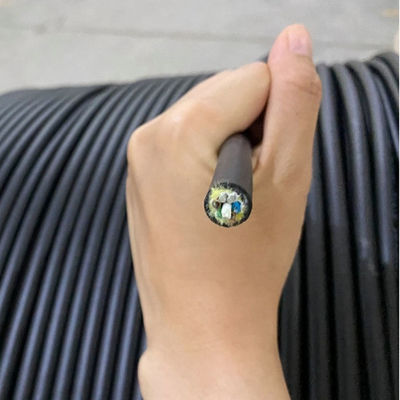

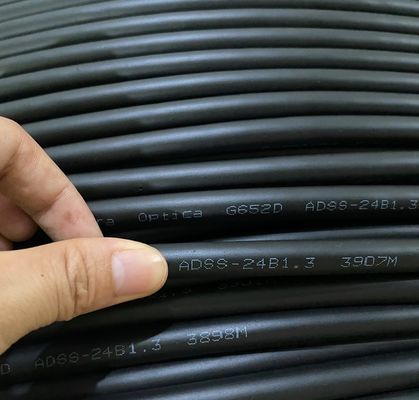

48 แกน Optical Aerial G652d Fiber Self Supporting Outdoor fibra optica ads
สาย ADSS เป็นโครงสร้างเกลียวท่อหลวมไฟเบอร์ออปติก 250µm ท่อหลวมทำจากพลาสติกโมดูลัสสูง ซึ่งเต็มไปด้วยสารประกอบกันน้ำที่กึ่งกลางของแกนสายเคเบิลคือสมาชิกที่มีความแข็งแรง FRP ท่อหลวม (และเชือกเติม) ถูกบิดรอบแกนเสริมแรงตรงกลางเพื่อสร้างแกนสายเคเบิลขนาดกะทัดรัดและกลม และช่องว่างในแกนสายเคเบิลเต็มไปด้วยน้ำ ฟิลเลอร์ปิดกั้นสายเคเบิลด้านนอกเป็นปลอกด้านในโพลีเอทิลีน (PE) จากนั้นบิดอะรามิดที่มีความต้านทานแรงดึงสูง ด้านนอกสุดคือปลอกด้านนอกสำหรับการติดตามด้วยไฟฟ้า (AT)
ลักษณะเฉพาะ:
·สมรรถนะทางกลและอุณหภูมิที่ดี
·หลอดหลวมความแข็งแรงสูงที่ทนต่อการไฮโดรไลซิส
· สารเติมแต่งหลอดพิเศษให้การปกป้องไฟเบอร์ที่สำคัญ
· ความต้านทานการกระแทกและความยืดหยุ่น
· ใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำได้:
- พลาสติกเสริมแรงด้วยเส้นใยเดี่ยวเป็นส่วนเสริมความแข็งแรง
- สารประกอบอุดท่อหลวม
-100% ไส้แกนสายเคเบิล
-PSP เพิ่มการป้องกันความชื้น
-วัสดุกั้นน้ำ
ลักษณะทางแสง:
| G.652D | 50/125μm | 62.5/125μm | ||
| การลดทอน (+20 ℃) | @850nm | ≤3.0dB/กม. | ≤3.0dB/กม. | |
| @1300nm | ≤1.0dB/กม. | ≤1.0dB/กม. | ||
| @1310nm | ≤0.36dB/กม. | |||
| @1550nm | ≤0.22dB/กม. | |||
| แบนด์วิดท์ (คลาส A) | @850nm | ≥500MHz·กม | ≥200MHz·กม | |
| @1300nm | ≥1000MHz·กม | ≥600MHz·กม | ||
| รูรับแสงตัวเลข | 0.200±0.015NA | 0.275±0.15NA | ||
| ความยาวคลื่นตัดสายเคเบิล | ≤1260nm | |||
มาตรฐาน:
สายเคเบิล ADSS เป็นไปตามมาตรฐาน YD/T 901-2001 เช่นเดียวกับ IEC 60794-1

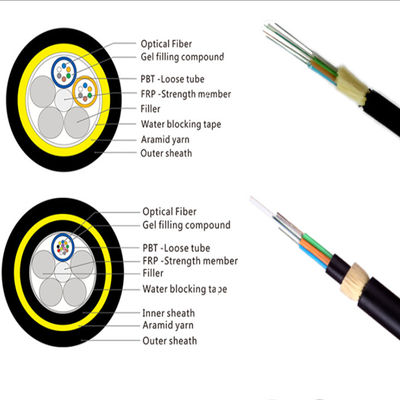

โครงสร้าง:
