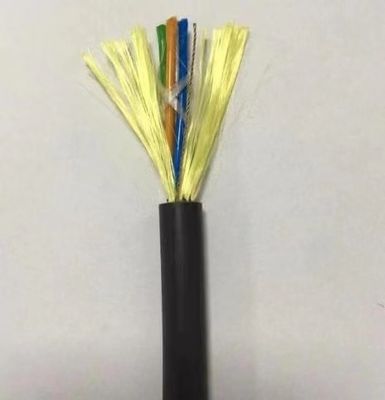

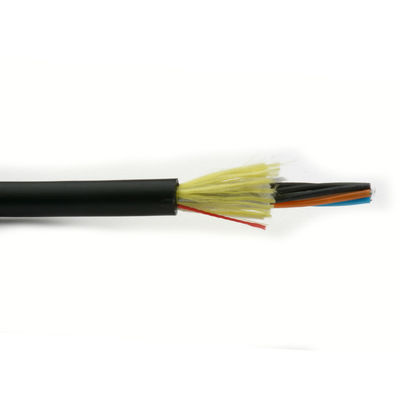

สายเคเบิลไฟเบอร์ ADSS แบบไดอิเล็กทริกทั้งหมด 100 ม. พร้อมแจ็คเก็ต PE สายเคเบิลทางอากาศที่รองรับตนเอง
รายละเอียดสินค้า

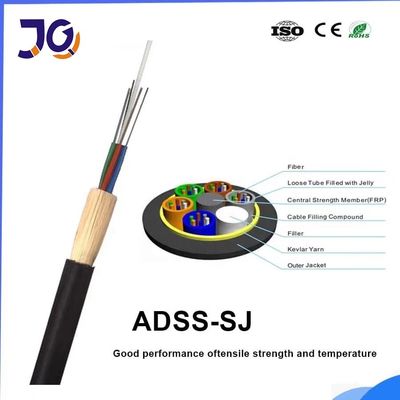

สายเคเบิล ADSS ทำจากวัสดุที่ไม่ใช่โลหะและรองรับตัวเองด้วยสายส่งกำลังทางอากาศวัสดุต้านทานแรงดึงเป็นเส้นด้ายอะรามิดที่มีโมดูลความยืดหยุ่นสูงและโครงสร้างที่ปรับให้เหมาะสมก็สามารถปรับน้ำหนักของสายเคเบิลและคุณสมบัติทางกลและทางกายภาพของสายเคเบิลได้อย่างเหมาะสม และลดภาระบนหอคอยให้น้อยที่สุดโครงสร้างท่อหลวม เติมเจลลี่หลอด ส่วนประกอบ (ท่อและแท่งฟิลเลอร์) และเส้นด้ายกั้นน้ำที่วางไว้รอบๆ ส่วนประกอบที่มีความแข็งแรงจากศูนย์กลางที่ไม่ใช่โลหะ เส้นด้ายโพลีเอสเตอร์ที่ใช้ผูกแกนสายเคเบิล เทปกั้นน้ำพันรอบแกนสายเคเบิลตามยาว เส้นด้ายธารามิด เสริมแรงและเปลือกนอก PE
ลักษณะเฉพาะ
โครงสร้างสายเคเบิลที่เหมาะสม ความหนาแน่นของเส้นใยสูง
สมดุลความยาวไฟเบอร์ที่แม่นยำ ให้ประสิทธิภาพการทำงานที่มั่นคง
ไม่มีเจลในแกนสายเคเบิลสำหรับการปิดกั้นน้ำ คาร์บอนต่ำ และเป็นมิตรต่อสิ่งแวดล้อม
โครงสร้างนวัตกรรมปลอกเพิ่มประสิทธิภาพการเป่า
พิสูจน์การออกแบบท่อหลวมเพื่อประสิทธิภาพ
การออกแบบปลอกเส้นผ่านศูนย์กลางขนาดเล็ก น้ำหนักเบา และแรงเสียดทานต่ำ
ความยาวการเป่าที่ยอดเยี่ยมและการติดตั้งที่รวดเร็ว ปลอดภัย และคุ้มค่า
การออกแบบ Drycore เพื่อประสิทธิภาพการกั้นน้ำที่ดีเยี่ยมและการจัดการที่ง่ายขึ้น
การออกแบบเกลียว SZ ช่วยให้เข้าถึงช่วงกลางได้ง่ายและแยกเส้นใยออกจากการติดตั้งและความเข้มงวดของสิ่งแวดล้อม
ติดตั้งและถอดง่ายเมื่อจำเป็น
ตัวอย่าง
แอปพลิเคชัน
เหมาะสำหรับวิธีการวางบนอากาศ
อุณหภูมิในการจัดเก็บ/ใช้งาน: -40℃~+70℃
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| โหมดสนามเส้นผ่านศูนย์กลาง | 1310nm | อืม | 9.2±0.4 |
| 1550nm | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 124.8±0.7 | |
| การหุ้มไม่หมุนเวียน | % | ≤0.7 | |
| Core-Cladding Concentricity Error | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 245±5 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤6.0 | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิว-เคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | acc≤1260 | |
| การลดทอน(สูงสุด.) | 1310nm | เดซิเบล/กม | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
ข้อมูลทางเทคนิค
|
ช่วง : 100m |
ภายใต้110kv |
48core |
|
โครงสร้าง พารามิเตอร์ |
ส่วนประกอบความแรงจากศูนย์กลาง : FRP |
เส้นผ่านศูนย์กลาง : 1.5mm |
|
หลอดหลวม (เติมเยลลี่) |
เส้นผ่านศูนย์กลางภายนอก :1.8mm |
|
|
ปลอกด้านในPE |
ความหนา : 0.9mm |
|
|
เปลือกนอกPE |
ความหนา :1.8mm |
|
|
เทคนิค พารามิเตอร์ |
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล |
10.0mm |
|
พื้นที่หน้าตัดของสายเคเบิล |
95.03 mm2 |
|
|
รุ่นไฟเบอร์ |
G.652D |
|
|
น้ำหนักของสายเคเบิล |
85 กก./กม. |
|
|
พิกัดความต้านแรงดึง (RTS) |
10 kn |
|
|
ความตึงเครียดขั้นต่ำที่อนุญาต (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
โมดูลัสของยัง |
7.8 kn/mm2 |
|
|
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน |
1.810-6/°C |
|
|
ต้านทานการแตกร้าว |
ระยะยาว :1100 n/100mm |
|
|
ระยะสั้น:2200 n/100mm |
||
|
รัศมีการโค้งงออนุญาต |
ระยะยาว (เมื่อวิ่ง) 220 mm |
|
|
ระยะสั้น (เมื่อวาง) 360 mm |
สายไฟเบอร์ออปติก ADSS 4-144 คอร์
|
ไฟเบอร์ นับ |
โครงสร้าง |
เส้นใย ต่อหลอด |
หลอดหลวม เส้นผ่านศูนย์กลาง (มม.) |
เส้นผ่านศูนย์กลาง CSM / เส้นผ่านศูนย์กลางของแผ่น (มม.) |
ความหนาที่กำหนด ของเสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) |
เคเบิ้ล น้ำหนัก (กก./กม.) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
