การสื่อสารด้วยสายเคเบิลใยแก้วนำแสงกลางแจ้งหุ้มเกราะสองชั้น

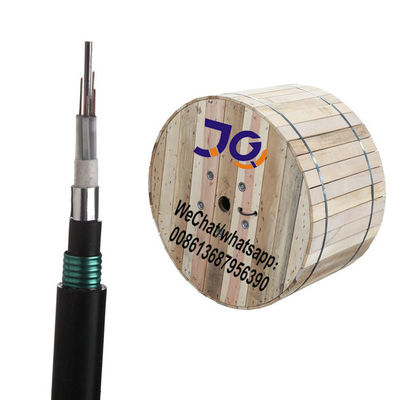

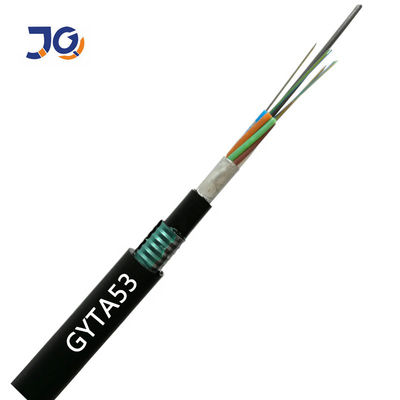

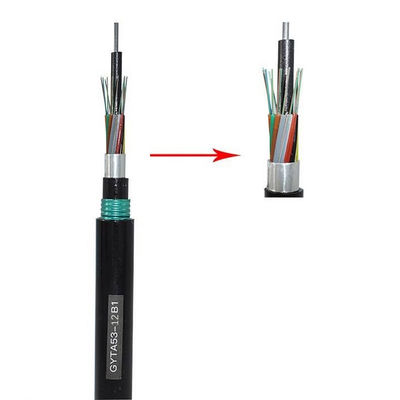

สายเคเบิลใยแก้วนำแสงหุ้มเกราะอะลูมิเนียม GYTA53
สายเคเบิลไฟเบอร์ออปติกฝังโดยตรงใต้ดิน GYTA53 ได้รับการออกแบบมาเพื่อให้จำนวนไฟเบอร์สูงพร้อมความยืดหยุ่นและความเก่งกาจที่จำเป็นสำหรับการติดตั้งที่มีความต้องการมากที่สุดในปัจจุบัน รวมถึงการฝังโดยตรงด้วยไฟเบอร์นับได้ถึง 288 และการออกแบบเกลียว SZ
คุณสมบัติ
มีคุณสมบัติทางกลและอุณหภูมิที่ดี
วัสดุท่อหลวมมีความทนทานต่อน้ำได้ดีและมีความแข็งแรงสูง
หลอดบรรจุด้วยจาระบีพิเศษเพื่อป้องกันเส้นใย
โครงสร้างสายเคเบิลขนาดกะทัดรัดที่ออกแบบมาเป็นพิเศษช่วยป้องกันไม่ให้ปลอกหดกลับได้อย่างมีประสิทธิภาพ
แจ็คเก็ต PE มีความต้านทานรังสี UV ที่ดีเยี่ยม ให้ประสิทธิภาพการกันน้ำของสายเคเบิล
แกนเสริมแรงแบบลวดเดี่ยว ท่อหลวมเต็มไปด้วยสารประกอบกันน้ำพิเศษ
ไส้เต็มแผ่นป้องกันความชื้นเทปอลูมิเนียมเคลือบพลาสติก (APL)
แอปพลิเคชัน
เหมาะสำหรับวิธีการปูแบบฝังโดยตรง
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| โหมดสนามเส้นผ่านศูนย์กลาง | 1310nm | อืม | 9.2±0.4 |
| 1550nm | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 124.8±0.7 | |
| การหุ้มไม่หมุนเวียน | % | ≤0.7 | |
| Core-Cladding Concentricity Error | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 245±5 | |
| การเคลือบไม่หมุนเวียน | % | ≤6.0 | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิว-เคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | acc≤1260 | |
| การลดทอน(สูงสุด.) | 1310nm | เดซิเบล/กม. | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
ลักษณะเฉพาะ:
● ใช้เทคโนโลยีการบิดเลเยอร์แบบสองทิศทาง "SZ"
● เติมครีมกันซึมทีละขั้น ซับน้ำให้ครบทุกส่วน
● สายพานเหล็ก (อะลูมิเนียม) มีการยึดเกาะกับขอบได้อย่างน่าเชื่อถือ มีความแข็งแรงสูง และไม่แตกร้าวเมื่อบิด
● การควบคุมความยาวส่วนเกินของเส้นใยที่เสถียร
● หลังจากสร้างสายเคเบิลแล้ว การลดทอนเพิ่มเติมของไฟเบอร์เกือบเป็นศูนย์ และค่าการกระจายจะไม่เปลี่ยนแปลง
● ประสิทธิภาพด้านสิ่งแวดล้อมที่ยอดเยี่ยม ช่วงอุณหภูมิที่ใช้ได้คือ -10 ℃ ~ + 70 ℃
ข้อมูลจำเพาะ:
| จำนวนไฟเบอร์ | เส้นผ่านศูนย์กลางที่กำหนด (มม.) | น้ำหนักที่กำหนด (กก./กม.) | เส้นใยสูงสุดต่อหลอด | จำนวนสูงสุดของ (หลอด+ฟิลเลอร์) | โหลดแรงดึงที่อนุญาต (N) | Crush ที่อนุญาตได้ ความต้านทาน (N/100 มม.) |
||
| ในระยะสั้น | ระยะยาว | ในระยะสั้น | ระยะยาว | |||||
| 2~30 | 13.2 | 162 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 32~48 | 13.8 | 175 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 50~72 | 14.6 | 205 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 16.0 | 230 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 98~144 | 17.6 | 285 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| >144 | ตามคำขอของลูกค้า | |||||||
บันทึก:
1. สำหรับสายหน่วงไฟ ปลอกด้านนอกทำจากวัสดุที่ปราศจากฮาโลเจน (LSZH) ควันต่ำ และชนิดคือ GYTZS
2. ตามคำขอของลูกค้า สามารถนำเสนอสายเคเบิลที่มีแถบสีตามยาวบนปลอกด้านนอกได้รายละเอียดเพิ่มเติมโปรดดูที่ซีรี่ส์ GYTA
3. โครงสร้างสายเคเบิลพิเศษสามารถออกแบบและผลิตได้ตามคำขอของลูกค้า
การบรรจุ
1/2/3/4km หรือกลองไม้ส่งออกความยาวที่กำหนดเอง
