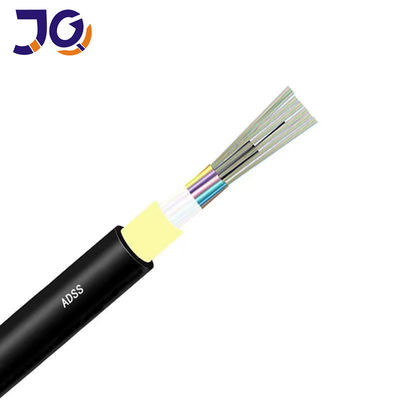

สายเคเบิลไฟเบอร์ออปติกแกนกลางที่ควั่น 100 ม. กลางแจ้ง 4/6/12/24/48/96
รายละเอียดสินค้า

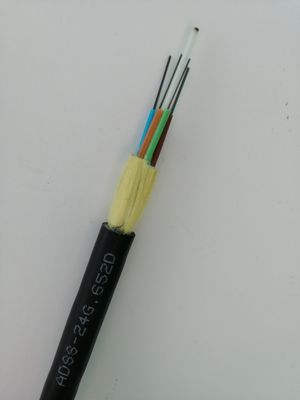

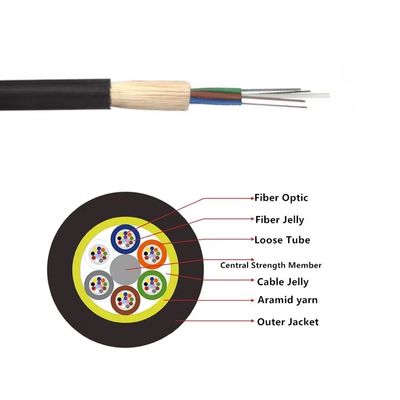

สาย ADSS พันท่อหลวมเส้นใย250μmถูกวางไว้ในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูงท่อบรรจุด้วยสารเติมที่ทนน้ำท่อ (และฟิลเลอร์) ติดอยู่รอบ ๆ FRP (พลาสติกเสริมแรงด้วยไฟเบอร์) โดยเป็นส่วนประกอบจุดแข็งที่ไม่ใช่โลหะเข้ากับแกนสายเคเบิลขนาดกะทัดรัดและเป็นวงกลมหลังจากที่แกนสายเคเบิลเต็มไปด้วยสารเติมหุ้มด้วยปลอกด้านใน PE (โพลีเอทิลีน) แบบบางหลังจากที่ชั้นของเส้นด้ายอะรามิดที่ควั่นถูกนำไปใช้กับปลอกด้านในเป็นส่วนเสริมความแข็งแรงแล้วสายเคเบิลจะเสร็จสมบูรณ์ด้วยปลอกหุ้มด้านนอก PE หรือ AT (ป้องกันการติดตาม)
คุณสมบัติของสินค้า
แอปพลิเคชัน
เหมาะสำหรับวิธีการวางทางอากาศ
การจัดเก็บ / อุณหภูมิในการทำงาน: -40 ℃ ~ + 70 ℃
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| เส้นผ่านศูนย์กลางของสนามโหมด | 1310 นาโนเมตร | อืม | 9.2±0.4 |
| 1550 นาโนเมตร | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางกาบ | อืม | 124.8±0.7 | |
| การหุ้มไม่เป็นวงกลม | % | ≤0.7 | |
| Core-Cladding Concentricity Error | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 245±5 | |
| การเคลือบไม่เป็นวงกลม | % | ≤6.0 | |
| Cladding-Coating Concentricity Error | อืม | ≤12 | |
| ความยาวคลื่นของตัวตัดสายเคเบิล | นาโนเมตร | acc≤1260 | |
| การลดทอน (สูงสุด) | 1310 นาโนเมตร | เดซิเบล / กม | ≤0.36 |
| 1550 นาโนเมตร | dBkm | ≤0.22 | |
ข้อมูลทางเทคนิค
|
ไฟเบอร์ นับ |
โครงสร้าง |
เส้นใย ต่อหลอด |
ท่อหลวม เส้นผ่านศูนย์กลาง (มม.) |
เส้นผ่านศูนย์กลาง CSM / แผ่นเส้นผ่านศูนย์กลาง (มม.) |
ความหนาที่กำหนด ของเสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) |
สายเคเบิล น้ำหนัก (กก. / กม.) |
| 4 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 6 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 8 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 12 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 24 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 83 |
| 36 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 84 |
| 48 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 93 |
| 72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 95 |
| 96 | 1 + 8 | 12 | 2.2 ± 0.1 | 3.0 / 3.9 | 1.7 | 12.5 ± 0.5 | 122 |
| 144 | 1 + 12 | 12 | 2.2 ± 0.1 | 3.5 / 6.4 | 1.7 | 15.5 ± 0.5 | 185 |
