ชื่อผู้ติดต่อ : Philip
หมายเลขโทรศัพท์ : +8613422342788
วอทส์แอพพ์ : +8613422342788
จำนวนสั่งซื้อขั้นต่ำ : | 1 กิโลเมตร | รายละเอียดการบรรจุ : | กลองไม้ |
---|---|---|---|
เวลาการส่งมอบ : | 5-8 วันทำงาน | เงื่อนไขการชำระเงิน : | L / C, T / T, Wester N Union |
สามารถในการผลิต : | 4500 กม. ต่อเดือน |
สถานที่กำเนิด: | กว่างโจว | ชื่อแบรนด์: | JQ/OEM |
---|---|---|---|
ได้รับการรับรอง: | ISO9001 ROHS CE-EMC FCC SDOC | หมายเลขรุ่น: | ADSS-24B1 |
ข้อมูลรายละเอียด |
|||
ประเภทเส้นใย: | YOFC หรือ Fiberhome ตามคำขอ | จำนวนเส้นใย: | 4 -144 แกน |
---|---|---|---|
สี: | ดำ, ที่กำหนดเอง | ความยาว: | 2 กม. หรือความยาวที่กำหนดเอง |
วัสดุแจ็คเก็ต: | PE หรือ AT | ชื่อ: | สายเคเบิลใยแก้วนำแสง ADSS |
สมาชิกที่แข็งแกร่ง: | สมาชิกจุดแข็งกลาง FRP | อุณหภูมิในการทำงาน: | -40 ~ +60 C |
ช่วง: | 50/100/200/300/400 ม | การติดตั้ง: | สนับสนุนทางอากาศด้วยตนเอง |
แสงสูง: | สายไฟเบอร์ออปติก ADSS 100 ม.,สายไฟเบอร์ออปติก SDOC ADSS |
รายละเอียดสินค้า
สายเคเบิลสื่อสาร 24 Core AT / PE ADSS สายไฟเบอร์ออปติก

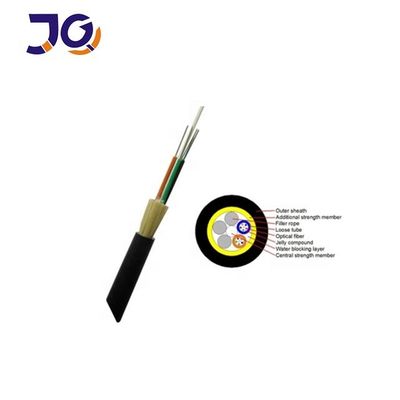

สายเคเบิลไฟเบอร์ออปติก ADSS 24 Core ที่รองรับตัวเองทั้งหมดอิเล็กทริกพร้อมช่วง 100 ม
รายละเอียดสินค้า

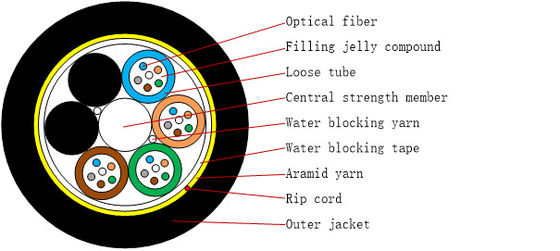

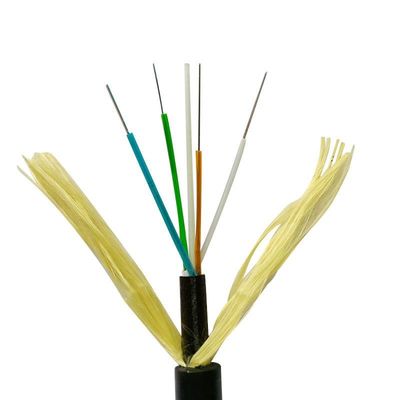

สาย ADSS พันท่อหลวมเส้นใย250μmถูกวางไว้ในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูงท่อบรรจุด้วยสารเติมที่ทนน้ำท่อ (และฟิลเลอร์) ติดอยู่รอบ ๆ FRP (พลาสติกเสริมแรงด้วยไฟเบอร์) โดยเป็นส่วนประกอบจุดแข็งที่ไม่ใช่โลหะเข้ากับแกนสายเคเบิลขนาดกะทัดรัดและเป็นวงกลมหลังจากที่แกนสายเคเบิลเต็มไปด้วยสารเติมหุ้มด้วยปลอกด้านใน PE (โพลีเอทิลีน) แบบบางหลังจากที่ชั้นของเส้นด้ายอะรามิดที่ควั่นถูกนำไปใช้กับปลอกด้านในเป็นส่วนเสริมความแข็งแรงแล้วสายเคเบิลจะเสร็จสมบูรณ์ด้วยปลอกหุ้มด้านนอก PE หรือ AT (ป้องกันการติดตาม)
คุณสมบัติ
ความต้านทานแรงกดและความยืดหยุ่นใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำได้
ไส้แกนสายเคเบิล 100% สารเติมท่อหลวม
ประสิทธิภาพเชิงกลและอุณหภูมิที่ดี
ท่อหลวมที่มีความแข็งแรงสูงซึ่งทนต่อการย่อยสลายได้
สารเติมท่อชนิดพิเศษช่วยให้มั่นใจได้ถึงการป้องกันที่สำคัญของเส้นใย
พลาสติกเสริมเส้นใยเดี่ยวเป็นตัวรับแรงกลาง
แอปพลิเคชัน
เหมาะสำหรับวิธีการวางทางอากาศ
การจัดเก็บ / อุณหภูมิในการทำงาน: -40 ℃ ~ + 70 ℃
ลักษณะทางแสง
รายการ | หน่วย | ข้อมูลจำเพาะ | |
G652D | |||
เส้นผ่านศูนย์กลางของสนามโหมด | 1310 นาโนเมตร | อืม | 9.2±0.4 |
1550 นาโนเมตร | อืม | 10.4±0.5 | |
เส้นผ่าศูนย์กลางกาบ | อืม | 124.8±0.7 | |
การหุ้มไม่เป็นวงกลม | % | ≤0.7 | |
Core-Cladding Concentricity Error | อืม | ≤0.5 | |
เส้นผ่านศูนย์กลางการเคลือบ | อืม | 245±5 | |
การเคลือบไม่เป็นวงกลม | % | ≤6.0 | |
Cladding-Coating Concentricity Error | อืม | ≤12 | |
ความยาวคลื่นของตัวตัดสายเคเบิล | นาโนเมตร | acc≤1260 | |
การลดทอน (สูงสุด) | 1310 นาโนเมตร | เดซิเบล / กม | ≤0.36 |
1550 นาโนเมตร | dBkm | ≤0.22 |
ข้อมูลทางเทคนิค
ระยะ: 100 ม |
ต่ำกว่า 110kv |
24 คอร์ |
โครงสร้าง พารามิเตอร์ |
ส่วนประกอบความแข็งแรงส่วนกลาง: FRP |
เส้นผ่านศูนย์กลาง: 1.5 มม |
หลอดหลวม (เติมวุ้น) |
เส้นผ่านศูนย์กลางภายนอก: 1.8 มม |
|
ปลอกภายใน PE |
ความหนา: 0.9 มม |
|
เปลือกนอก PE |
ความหนา: 1.8 มม |
|
เทคนิค พารามิเตอร์ |
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล |
10.0 มม |
พื้นที่หน้าตัดของสายเคเบิล |
95.03 มม. 2 |
|
แบบไฟเบอร์ |
G.652D |
|
น้ำหนักของสายเคเบิล |
85 กก. / กม |
|
ความต้านทานแรงดึงสูงสุด (RTS) |
10 น |
|
Minmum อนุญาตให้มีความตึงเครียด (MAT) |
4kn |
|
สพป |
3.2kn |
|
โมดูลัสของ Young |
7.8 kn / mm2 |
|
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน |
1.810-6 /° C |
|
ความต้านทานของ Cruss |
ระยะยาว: 1100 n / 100 มม |
|
ระยะสั้น: 2200 n / 100 มม |
||
อนุญาตให้โค้งงอรัศมี |
ระยะยาว (เมื่อวิ่ง) 220 mm |
|
ระยะสั้น (ตอนวาง) 360 มม |
สายไฟเบอร์ออปติก ADSS 4-144 แกน
ไฟเบอร์ นับ |
โครงสร้าง |
เส้นใย ต่อหลอด |
ท่อหลวม เส้นผ่านศูนย์กลาง (มม.) |
เส้นผ่านศูนย์กลาง CSM / แผ่นเส้นผ่านศูนย์กลาง (มม.) |
ความหนาที่กำหนด ของเสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) |
สายเคเบิล น้ำหนัก (กก. / กม.) |
4 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
6 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 81 |
8 | 1 + 6 | 4 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
12 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 82 |
24 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 83 |
36 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.3 / 2.3 | 1.7 | 10.5 ± 0.5 | 84 |
48 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 93 |
72 | 1 + 6 | 12 | 2.2 ± 0.1 | 2.6 / 2.6 | 1.7 | 11.1 ± 0.5 | 95 |
96 | 1 + 8 | 12 | 2.2 ± 0.1 | 3.0 / 3.9 | 1.7 | 12.5 ± 0.5 | 122 |
144 | 1 + 12 | 12 | 2.2 ± 0.1 | 3.5 / 6.4 | 1.7 | 15.5 ± 0.5 | 185 |
รายละเอียดแพ็คเกจ
ประเภทสายเคเบิล | กลอง | ||||
ความสูง (mm) | ความกว้าง (มม.) | เส้นผ่านศูนย์กลางภายใน (มม.) |
ความยาว (กม.) |
ประเภทกลอง | |
โฆษณา -4 | 900 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
โฆษณา -6 | 900 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
โฆษณา -8 | 900 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
โฆษณา -12 | 900 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
ADSS-24 | 900 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
ADSS-36 | 900 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
ADSS-48 | 950 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
ADSS-72 | 950 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
ADSS-96 | 1,000 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
ADSS-144 | 1200 | 760 | 500 | 2 | ไม้อัดไม้กลอง |
