สายเคเบิลไฟเบอร์ออปติก ADSS แบบอิเล็กทริกโหมดเดี่ยว 12 96 แกนทั้งหมด

จำนวนสั่งซื้อขั้นต่ำ : 1 กิโลเมตร รายละเอียดการบรรจุ : กลองไม้
เวลาการส่งมอบ : 3-5 วันขึ้นอยู่กับปริมาณการสั่งซื้อ เงื่อนไขการชำระเงิน : L / C, T / T, Western Union, Alipay
สามารถในการผลิต : 4500 ต่อเดือน
ชื่อแบรนด์: Jiqian ได้รับการรับรอง: ISO 9001
หมายเลขรุ่น: ADSS- ปลอกคู่

ข้อมูลรายละเอียด

สถานที่กำเนิด: กว่างโจว, จีน แบรนด์เคเบิ้ล: Jiqian
จำนวนตัวนำ: ≥ 10 การละลาย: ISO 9001
ผู้ผลิต: ใช่ ใบสมัคร: เหนือศีรษะ
เปลือกนอก: วิชาพลศึกษา จำนวนเส้นใย: 2-288
อุณหภูมิในการจัดเก็บและการใช้งาน: -40 ℃ถึง + 70 ℃
แสงสูง:

สายไฟเบอร์ออปติก ADSS

,

สายไฟเบอร์ออปติก 96 แกน

,

สายไฟเบอร์ออปติกอิเล็กทริกทั้งหมด

รายละเอียดสินค้า

ADSS All-Dielectric Single Mode 12 48 96 Core Fiber Optical Cable สำหรับกลางแจ้ง

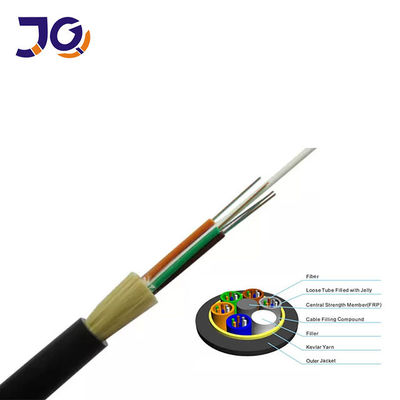

สายเคเบิลออปติคอล ADSS ใช้โครงสร้างเกลียวแบบท่อหลวมใยแก้วนำแสง 250µm หุ้มอยู่ในท่อหลวมที่ทำจากวัสดุโมดูลัสสูง

และท่อหลวมเต็มไปด้วยสารกันน้ำท่อหลวม (และเชือกบรรจุ) ถูกบิดรอบแกนเสริมแรงกลางที่ไม่ใช่โลหะ (FRP) เพื่อสร้างแกนสายเคเบิลขนาดกะทัดรัดและช่องว่างในแกนสายเคเบิลจะเต็มไปด้วยจาระบีปิดกั้นน้ำแกนสายเคเบิลถูกอัดเข้าไปในปลอกด้านในโพลีเอทิลีน (PE) จากนั้นควั่นเพื่อเสริมสร้างเส้นใยอะรามิดและในที่สุดก็เสร็จสมบูรณ์ด้วยโพลีเอทิลีน (PE)

สายเคเบิลไฟเบอร์ออปติก ADSS แบบอิเล็กทริกโหมดเดี่ยว 12 96 แกนทั้งหมด 0





การออกแบบสายเคเบิลออปติคอล ADSS คำนึงถึงสถานการณ์จริงของสายไฟและเหมาะสำหรับสายส่งไฟฟ้าแรงสูงในระดับต่างๆสำหรับสายไฟ 10kV และ 35kV สามารถใช้ปลอกโพลีเอทิลีน (PE) ได้สำหรับสายไฟ 110kV และ 220kV ต้องกำหนดจุดแขวนสายโดยการคำนวณการกระจายความเข้มของสนามไฟฟ้าและต้องใช้ปลอกหุ้มด้านนอก (AT) สำหรับการติดตามไฟฟ้าในขณะเดียวกันปริมาณของเส้นใยอะรามิดและกระบวนการพันเกลียวที่สมบูรณ์แบบได้รับการออกแบบมาอย่างรอบคอบเพื่อตอบสนองความต้องการใช้งานในช่วงต่างๆ



คุณสมบัติ



•สามารถติดตั้งได้โดยไม่ต้องตัดไฟ

•น้ำหนักเบาและเส้นผ่านศูนย์กลางของสายเคเบิลขนาดเล็กลดผลกระทบของน้ำแข็งลมและภาระบนหอคอยและการสนับสนุน

•ช่วงขนาดใหญ่ช่วงสูงสุดมากกว่า 1,000 เมตร

•มีคุณสมบัติในการรับแรงดึงและอุณหภูมิที่ดีเยี่ยม

•อายุขัย 30 ปี



โครงสร้างและข้อมูลจำเพาะทางเทคนิค ADSS-SJ (50-150M)

อ้างอิงด้านนอก
เส้นผ่านศูนย์กลาง
(มม.)
อ้างอิงน้ำหนัก
(กก. / กม.)

บันทึกสูงสุดรายวัน
ความตึงเครียดในการทำงาน

(kN)

สูงสุดที่อนุญาต
ความตึงเครียดในการทำงาน
(kN)

หยุดพัก

ความแข็งแรง

(kN)

ความแข็งแรง

สมาชิก

CSA

(มม. 2)

โมดูลัสของ
ความยืดหยุ่น
CSA

(กิโลนิวตัน / ตร.มม. )

ความร้อน

การขยาย

ค่าสัมประสิทธิ์

(x10- 6 / K)

ช่วงที่เหมาะสม
เมตร
แจ็คเก็ต PE แจ็คเก็ต AT
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



โครงสร้างและข้อมูลจำเพาะทางเทคนิค ADSS-DJ (50-750M)

อ้างอิงด้านนอก
เส้นผ่านศูนย์กลาง
(มม.)
อ้างอิงน้ำหนัก
(กก. / กม.)

บันทึกสูงสุดรายวัน
ความตึงเครียดในการทำงาน

(kN)

สูงสุดที่อนุญาต
ความตึงเครียดในการทำงาน
(kN)

หยุดพัก

ความแข็งแรง

(kN)

ความแข็งแรง

สมาชิก

CSA

(มม. 2)

โมดูลัสของ
ความยืดหยุ่น
CSA

(กิโลนิวตัน / ตร.มม. )

ความร้อน

การขยาย

ค่าสัมประสิทธิ์

(x10- 6 / K)

ช่วงที่เหมาะสม
เมตร
แจ็คเก็ต PE แจ็คเก็ต AT
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 น 9.45 น 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0.6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0.1 750 530 750 510



ลักษณะแสง



ประเภทไฟเบอร์

การลดทอน

(+ 20 ℃)

แบนด์วิดท์

รูรับแสงตัวเลข

ความยาวคลื่นตัดสายเคเบิลออปติก

@ 850 นาโนเมตร

@ 1300 นาโนเมตร

@ 1310 นาโนเมตร

@ 1550 นาโนเมตร

@ 850 นาโนเมตร

@ 1300 นาโนเมตร

G.652 --- --- ≤0.36dB / กม ≤0.22dB / กม --- --- --- ≤1260นาโนเมตร
ช. 655 --- --- ≤0.40dB / กม ≤0.23dB / กม --- --- --- ≤1450นาโนเมตร
50 / 125µm ≤3.3dB / กม ≤1.2dB / กม --- --- ≥500MHz·กม ≥500MHz·กม 0.200 ± 0.015 ไม่มี ---
62.5 / 125µ ม ≤3.5dB / กม ≤1.2dB / กม --- --- ≥200MHz·กม ≥500MHz·กม 0.275 ± 0.015 ไม่มี ---



ใบสมัคร: ค่าใช้จ่ายที่สนับสนุนตนเอง



การบรรจุ:

สายเคเบิลไฟเบอร์ออปติก ADSS แบบอิเล็กทริกโหมดเดี่ยว 12 96 แกนทั้งหมด 1
