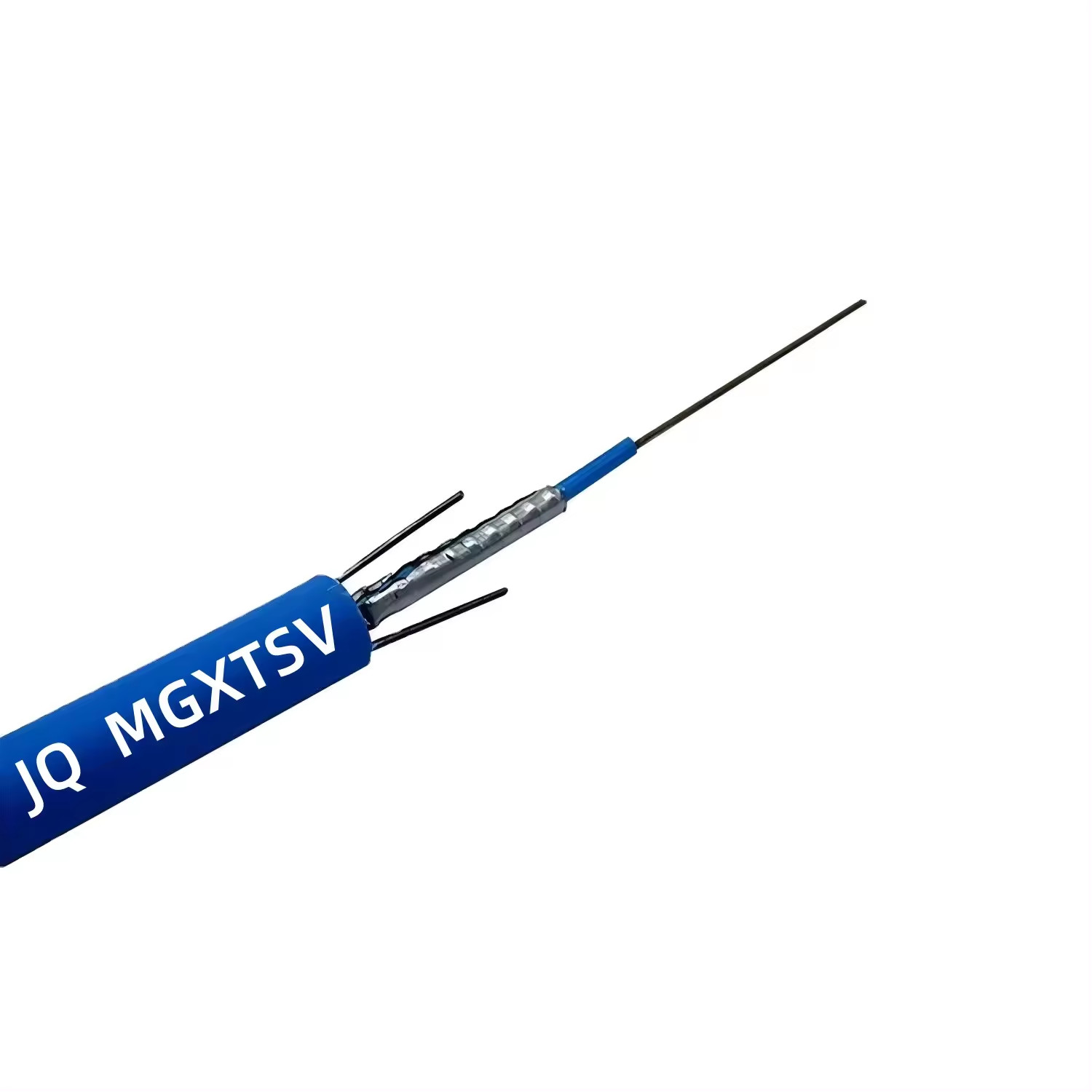

สายเคเบิลใยแก้วนำแสงทนไฟสำหรับเหมือง MGXTSV
คุณสมบัติ:
การออกแบบทนไฟและทนทาน
ท่อหลวมทนต่อการไฮโดรไลซิสความแข็งแรงสูง
เปลือกหุ้มสองชั้นและเกราะป้องกันชั้นเดียวเพื่อต้านทานการบด, กันน้ำ, และป้องกันสัตว์ฟันแทะ
เทปไม่ทอแบบกันน้ำรอบท่อหลวม
สารเติมท่อป้องกัน
แจ็คเก็ต PVC สีน้ำเงินหรือ LSZH เพื่อการระบุตัวตนที่ง่าย
สายเคเบิลใยแก้วนำแสงที่ยืดหยุ่นและทนทานต่อการบด
|
ชื่อสินค้า
|
สายเคเบิลใยแก้วนำแสง MGXTSV
|
|
แหล่งกำเนิดสินค้า
|
Guangdong, China
|
|
หมายเลขรุ่น
|
MGTSV
|
|
ชื่อแบรนด์
|
JQ |
|
ชนิดของเส้นใย
|
โหมดเดี่ยว ITU-T G652D
|
|
จำนวนเส้นใย
|
2-24 คอร์
|
|
ส่วนรับแรง
|
ลวดเหล็กกลาง
|
|
วัสดุของแจ็คเก็ต
|
เปลือกทนไฟ
|
|

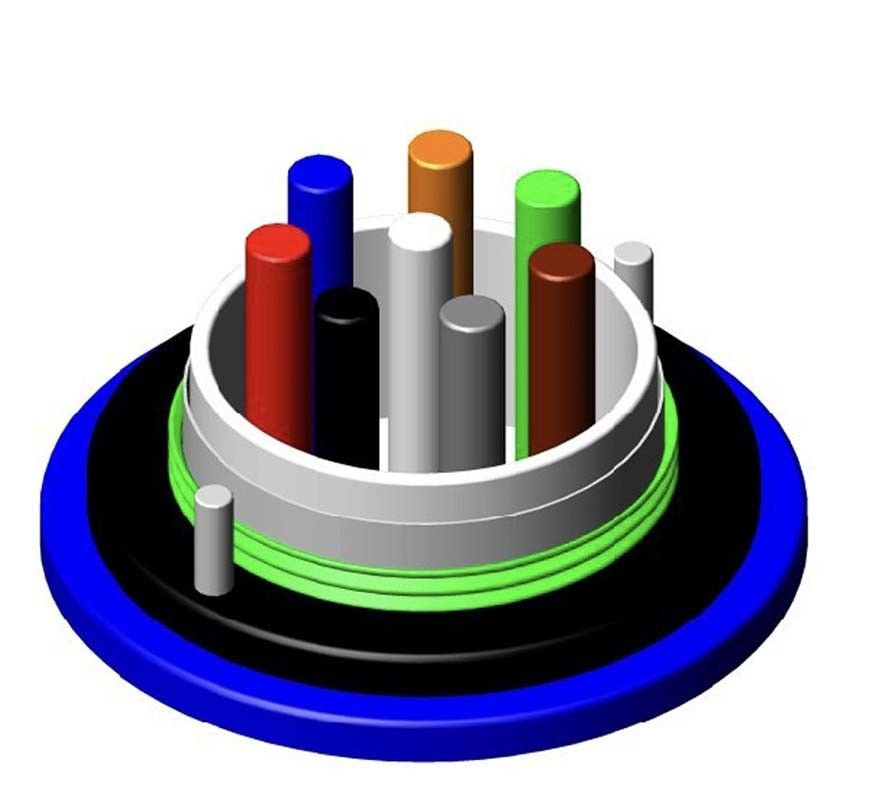

โครงสร้างสายเคเบิล
|
Unit Tube
|
|
ใบรับรอง
|
ISO9001/CE/RoHS/CE
|
|
อุณหภูมิในการจัดเก็บ
|
-40℃ ถึง +70℃
|
|
การใช้งาน
|
ท่อร้อยสาย/อากาศ
|
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| เส้นผ่านศูนย์กลางสนามโหมด | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| เส้นผ่านศูนย์กลางของแคลดดิ้ง | um | 124.8±0.7 | |
| ความไม่เป็นวงกลมของแคลดดิ้ง | % | ≤0.7 | |
| ข้อผิดพลาดความเข้มข้นของแกน-แคลดดิ้ง | um | ≤0.5 | |
| เส้นผ่านศูนย์กลางการเคลือบ | um | 245±5 | |
| ความไม่เป็นวงกลมของการเคลือบ | % | ≤6.0 | |
| ข้อผิดพลาดความเข้มข้นของการเคลือบ-แคลดดิ้ง | um | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | nm | acc≤1260 | |
| การลดทอน(สูงสุด) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
พารามิเตอร์ทางเทคนิค
| เส้นใย จำนวน |
สายเคเบิล เส้นผ่านศูนย์กลาง(มม.) |
น้ำหนักสายเคเบิล กก./กม.) |
ความต้านทานแรงดึง ระยะยาว/ระยะสั้น (N) |
ความต้านทานการบด ระยะยาว/ระยะสั้น (N/100มม.) |
การดัด รัศมีคงที่/ไดนามิก |
| 2~12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |
ตัวอย่างแสดง
การใช้งาน
เหมาะสำหรับท่อร้อยสาย/อากาศในเหมือง
อุณหภูมิในการจัดเก็บ/ใช้งาน: -40℃~+70℃

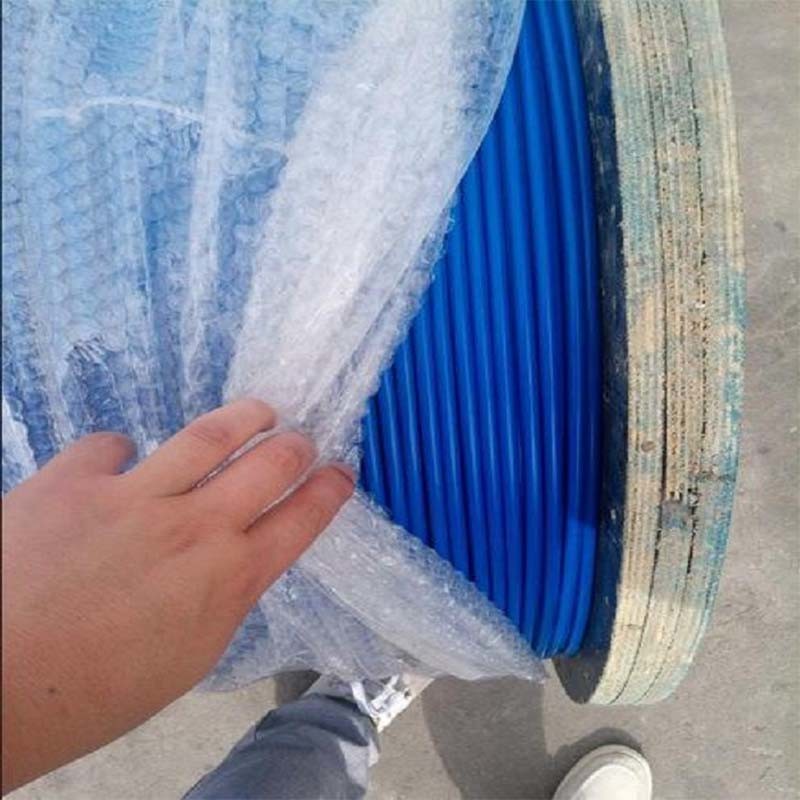

การบรรจุและการจัดส่ง
1/2/3/4/5 กม. ในดรัมไม้หนึ่งอัน,วันจัดส่ง: 5-8 วันทำการ
