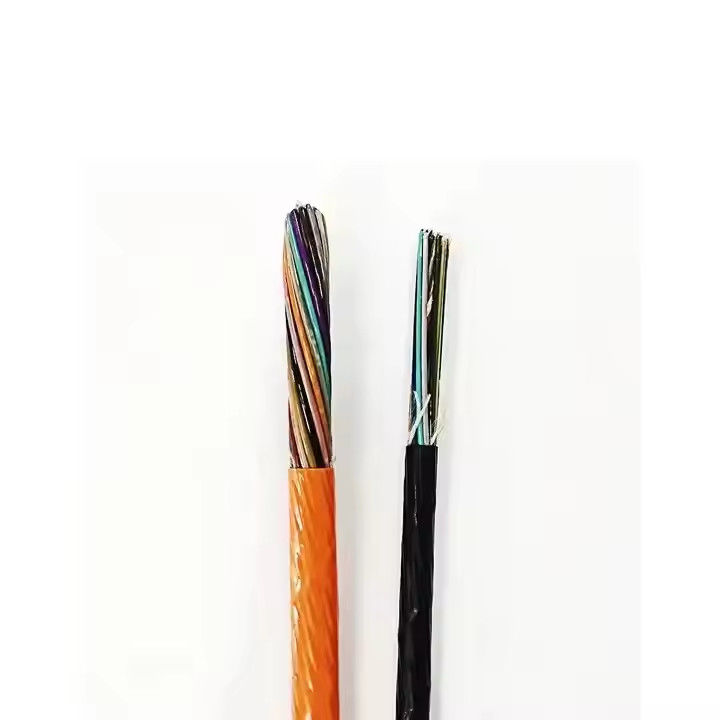

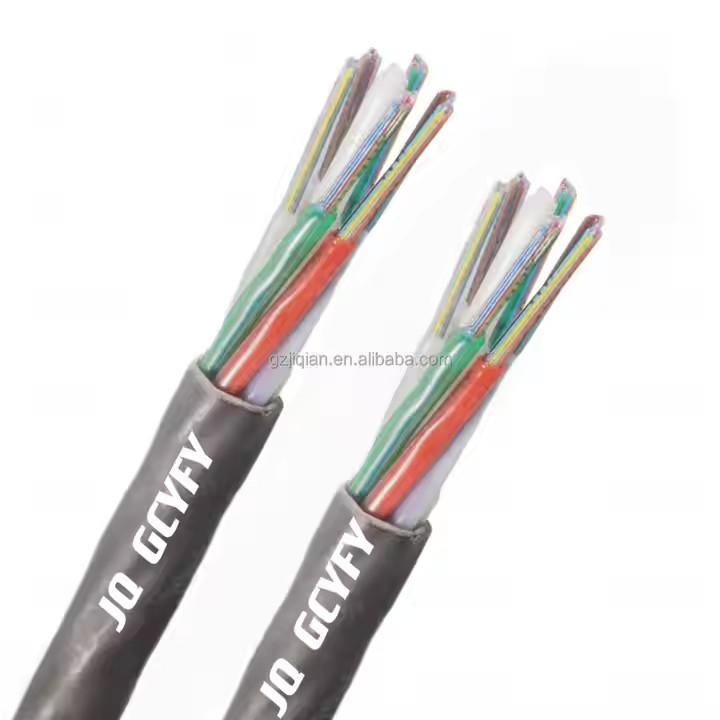

96 คาร์มไมโครเออร์ บลูบ ไฟเบอร์ออปติกเคเบิล GCYFY/GCYFTY สําหรับการติดตั้งท่อ
คําอธิบายสินค้า
GCYFY / GCYFTY Micro Air Blown Fiber Optic Cable ใช้การออกแบบที่ไม่เป็นโลหะและไม่มีเครื่องป้องกัน. มันสามารถติดตั้งโดยการเป่าอากาศเข้าไปในท่อไมโครที่วางไว้ก่อน. เทคโนโลยีนี้ช่วยเพิ่มการใช้ท่อทําให้การติดตั้งง่ายขึ้นและทําให้การขยายในอนาคตง่าย
คุณสมบัติทางแสง
| รายการ | รายละเอียด |
| ประเภทเส้นใย | G.652D |
| การอ่อนแอ | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| ความยาวคลื่นตัดเคเบิล ((λcc) | ≤ 1260 nm |
| ความยาวคลื่นการกระจายศูนย์ ((nm) | 1300 ~ 1324 nm |
| ความชันการกระจายที่ศูนย์ | ≤ 0.092 ps/ ((nm2.km) |
| การกระจายสี | |
| @ 1288 ~ 1339 nm | ≤3.5 PS/ ((nm. km) |
| @ 1550 nm | ≤ 18 PS/ ((nm. km) |
| @ 1625 nm | ≤ 22 PS/ ((nm. km) |
| PMDQ | ≤0.2 PS/km1/2 |
| กว้างสนามโหมด @ 1310 nm | 9.2±0.4 um |
| ความผิดพลาดการตั้งใจกลาง | ≤0.6 มม |
| กว้างคลุม | 125.0±0.7 อืมม |
| การเคลือบไม่เป็นวงกลม | ≤1.0% |
| กว้างเคลือบ | 245 ± 10 อืม |
| การทดสอบหลักฐาน | 100 kpsi (= 0.69 Gpa) 1% |
สีเส้นใยและท่อ

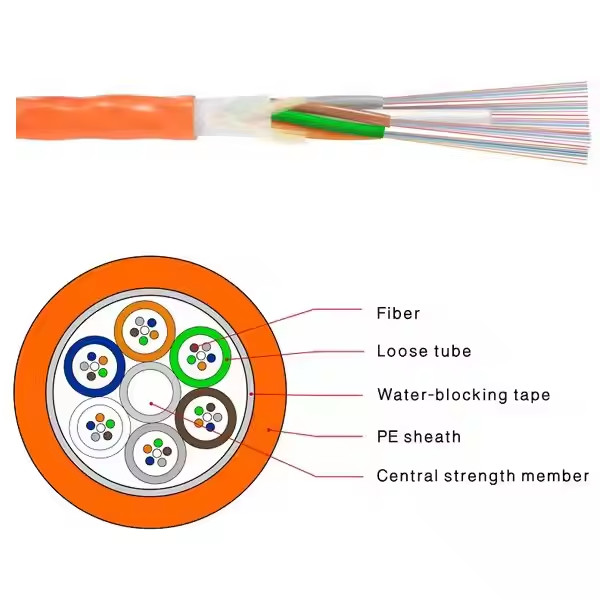

เคเบิลปริมาตร
| # | รายการ | หน่วย | ปริมาตร |
| 1 | จํานวนเส้นใย | 96 | |
| 2 | จํานวนเส้นใยต่อท่อ | 12 | |
| 3 | จํานวนท่อลื่น | 8 | |
| 4 | กว้างท่อลอย | mm | 1.5 |
| 5 | สมาชิกกําลังกลาง | mm | 2.5 |
| 6 | กล่องภายนอก | mm | 6.6 |
| 7 | จํานวนของ Ripcords | 1 | |
| 8 | กว้างของเคเบิล | mm | 60.4±0.1 |
| 9 | น้ําหนักสาย | กิโลกรัม/กม | 40 |
| 10 | ความอ่อนแอ 1310 nm | dB/km | ≤0.36dB/km |
| 11 | ความอ่อนแอ 1550 nm | dB/km | ≤0.22dB/km |
| 12 | ความแตกต่างสี 1285-1330 nm | PS/nm.km | ≤3.5 |
| 13 | ความแตกต่างสี 1550 nm | PS/nm.km | ≤ 18 |
| 14 | ความยาวคลื่นตัดเคเบิล | ʎcc | ≤ 1260nm |
| 15 | ความยาวคลื่นตัดเส้นใย | mm | ≤1470 |
| 16 | การกระจายที่ศูนย์ | 1300~1324nm | |
| 17 | ความชันการกระจายที่ศูนย์ | ps/nm2 x km | ≤0.092 |
| 18 | การกระจายแบบการขั้วขั้ว | PS/km | 1.0 |
| 19 | การกระจายแบบการขั้วขั้ว | PS/km | 0.3 |
| 20 | กว้างสนามโหมด | μm | 1310 9.2 ± 04 |
| 21 | กว้างสนามโหมด | μm | 1550 10.4 ± 08 |
| 22 | ความผิดพลาดของความเข้มข้นของ Core Cladding | μm | ≤0.5 |
| 23 | กว้างคลุม | μm | 125±10 |
| 24 | การเคลือบไม่เป็นวงกลม | % | ≤2.0% |
| 25 | การเคลือบ - ความผิดพลาดของความเข้มข้นของเคลือบ | μm | ≤12 |
| 26 | กว้างของเคลือบแท้ | μm | 125±10 |
| 27 | วัสดุการเคลือบประเภทหลัก (ไม่สี) | 245± 10μm | |
| 28 | แพร่รัศมีการล่อเส้นใย | m | R≥4 |
| 29 | ความแข็งแรงในการดึง | N | การติดตั้ง: 1000 ขั้นสูงสุด: 600 |
| 30 | ความทนทานต่อการบด | N/mm | 800/100 |
| 31 | ความแข็งแรงของการกระแทก | N.m | พลังงานการกระแทก:450g*1m; แพร่ระยะของหัวค้อน: 12.5mm; จํานวนการกระแทก: 5 ไม่มีการลดความอ่อนแอเพิ่มเติมที่ชัดเจน, ไม่มีการแตกเส้นใยและไม่มีความเสียหายของสายไฟฟ้า |
| 32 | ทอร์ชั่น | ภาระ: 150N จํานวนวงจร:10; มุมบิด: ± 180° ไม่มีการลดความหนาลงที่เห็นได้ชัด, ไม่มีการหักเส้นใยและไม่มีความเสียหายของสายไฟฟ้า | |
| 33 | คินค์ | mm | 1000N/100mm |
| 34 | ขั้นต่ํา รังสีโค้ง | การบรรทุก 25N,25 จักรยาน | |
| 35 | การติดตั้ง | ̊ C | -15 ̊ C~+60 ̊ C |
| 36 | การปฏิบัติงาน | ̊ C | -35 ̊ C~+70 ̊ C |
| 37 | การเก็บรักษา | ̊ C | -35 ̊ C~+70 ̊ C |
