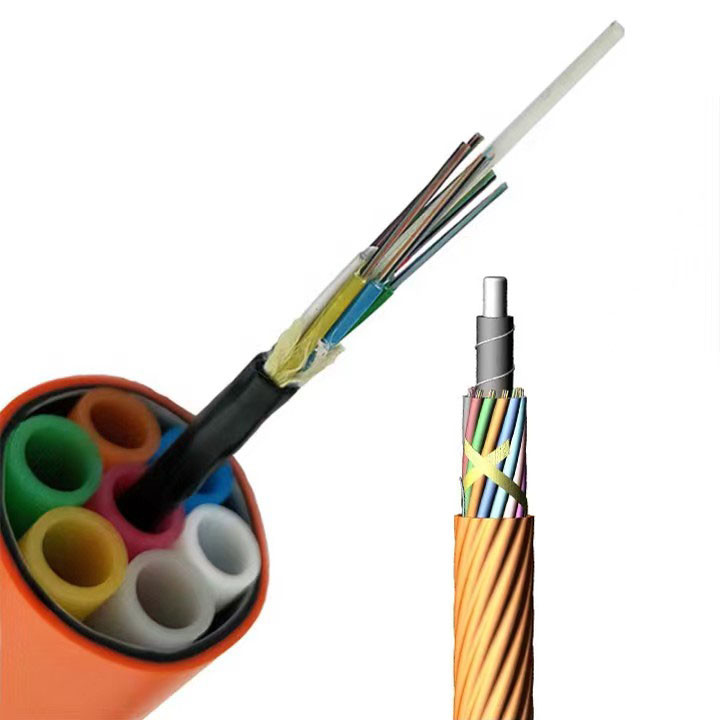

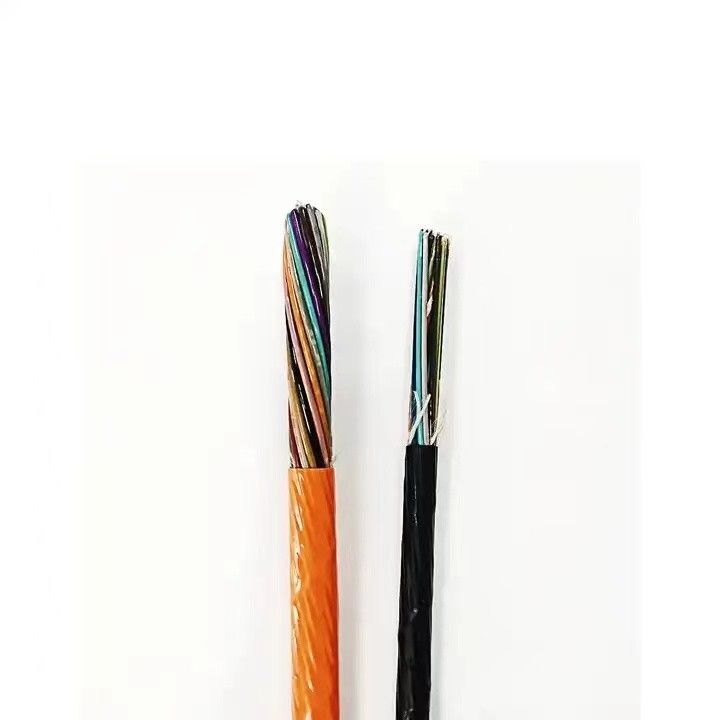

สายเคเบิลไมโครดัคแบบเป่าลม GCYFY แบบหลวม
รายละเอียดสินค้า
สายเคเบิลไมโครดัคแบบเป่าลม GCYFY มีการออกแบบหลอดหลวมแบบเกลียวสำหรับเครือข่ายการสื่อสารประสิทธิภาพสูง ขนาดกะทัดรัด น้ำหนักเบา และง่ายต่อการจัดการ เหมาะสำหรับการติดตั้งแบบเป่าลมในไมโครดัค ช่วยให้ติดตั้งได้อย่างรวดเร็วและคุ้มค่า
แต่ละหลอดหลวมมีเส้นใยแก้วนำแสงระดับพรีเมียมพร้อมเจลกันน้ำ ช่วยให้มั่นใจได้ถึงการป้องกันทางกลไกที่แข็งแกร่งและการส่งสัญญาณที่เสถียรแม้ในสภาวะที่รุนแรง โครงสร้างแบบเกลียวช่วยเพิ่มความทนทานต่อแรงดึง ในขณะที่ปลอกหุ้มด้านนอกที่ทนทานทนทานต่อความชื้นและผลกระทบต่อสิ่งแวดล้อม
ด้วยจำนวนเส้นใยที่สูงและโครงสร้างที่มีประสิทธิภาพ สายเคเบิล GCYFY นี้จึงเหมาะสำหรับ FTTx, ลิงก์แบ็คโบน, ศูนย์ข้อมูล และเครือข่ายเมโทรที่ต้องการการส่งข้อมูลความเร็วสูงและมีความจุสูง
1. รุ่น: GCYFY-96B1.3
2. ส่วนตัดขวางของสายเคเบิล
ลักษณะเฉพาะทางแสง
| รายการ | ข้อมูลจำเพาะ |
| ชนิดของเส้นใย | G.652D |
| การลดทอน | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| ความยาวคลื่นตัดของสายเคเบิล(λcc) | ≤1260 nm |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ (nm) | 1300 ~ 1324 nm |
| ความชันการกระจายตัวเป็นศูนย์ | ≤0.092 ps/(nm2.km) |
| การกระจายตัวของสี | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/(nm. km) |
| @ 1550 nm | ≤18 ps/(nm. km) |
| @ 1625 nm | ≤22 ps/(nm. km) |
| PMDQ | ≤0.2 ps/km1/2 |
| เส้นผ่านศูนย์กลางสนามโหมด @ 1310 nm | 9.2±0.4 um |
| ข้อผิดพลาดความเข้มข้นของแกน | ≤0.6 um |
| เส้นผ่านศูนย์กลางของแคลดดิ้ง | 125.0±0.7 um |
| ความไม่เป็นวงกลมของแคลดดิ้ง | ≤1.0% |
| เส้นผ่านศูนย์กลางการเคลือบ | 245±10 um |
| การทดสอบความทนทาน | 100 kpsi (=0.69 Gpa), 1% |
สีของเส้นใยและท่อ
คุณสมบัติ
สายเคเบิลไมโครแบบเป่าลมแบบหลวม GCYFY ใช้สมาชิกความแข็งแรงที่ไม่ใช่โลหะและโครงสร้างที่ไม่หุ้มเกราะ ทำให้มีน้ำหนักเบาและยืดหยุ่น สามารถติดตั้งได้โดยการเป่าลมเข้าไปในไมโครดัคที่วางไว้ล่วงหน้า ซึ่งช่วยขจัดข้อจำกัดของวิธีการวางสายเคเบิลแบบเดิม การออกแบบนี้ช่วยเพิ่มการใช้ประโยชน์ของท่อ ช่วยลดความซับซ้อนในการขยายเครือข่าย และรองรับการปรับใช้ที่มีประสิทธิภาพและปรับขนาดได้
สายเคเบิลพารามิเตอร์
|
แกน |
แกน/ท่อ |
เส้นผ่านศูนย์กลาง FRP (มม.) |
ความหนาของปลอก (มม.) |
โดยประมาณ เส้นผ่านศูนย์กลางโดยรวม (มม.) |
โดยประมาณ น้ำหนัก (กก./กม.) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
ลักษณะเฉพาะทางสิ่งแวดล้อม
| อุณหภูมิในการทำงาน | -35oC ~ +70oC |
| อุณหภูมิในการจัดเก็บและขนส่ง | -35oC~ +70oC |
| อุณหภูมิในการติดตั้ง | -15oC~ +60oC |
การใช้งาน
• เหมาะอย่างยิ่งสำหรับสายดรอปในเครือข่าย FTTH เชื่อมต่อจุดสาขาไปยังจุดเข้าถึงของผู้ใช้ผ่านการติดตั้งแบบเป่าลม
• เหมาะสำหรับแบ็คโบน พื้นที่ในเมือง และเครือข่ายการเข้าถึงที่ต้องการการส่งข้อมูลความเร็วสูงและมีความจุสูง
ความยาวในการจัดส่ง
• ความยาวในการจัดหามาตรฐาน: 2,000 ม. ต่อม้วน มีความยาวแบบกำหนดเองตามคำขอ
คำถามที่พบบ่อย
Q1: สายเคเบิลไมโครดัคแบบเป่าลม GCYFY ใช้สำหรับอะไร?
A: ใช้กันอย่างแพร่หลายในโครงการ FTTx, ลิงก์แบ็คโบน, ศูนย์ข้อมูล และเครือข่ายเมโทร ให้ความจุไฟเบอร์สูงและการติดตั้งที่รวดเร็ว
Q2: ติดตั้งอย่างไร?
A: สายเคเบิลถูกเป่าลมเข้าไปในไมโครดัค ทำให้ติดตั้งได้รวดเร็ว ยืดหยุ่น และคุ้มค่า
Q3: ทำไมต้องใช้การออกแบบหลอดหลวมแบบเกลียว?
A: ช่วยเพิ่มความแข็งแรง ความยืดหยุ่น และการป้องกันเส้นใย ทำให้มั่นใจได้ถึงการส่งข้อมูลที่เสถียร
Q4: กันน้ำหรือไม่?
A: ใช่ เจลกันน้ำภายในหลอดหลวมช่วยป้องกันความชื้นและปกป้องเส้นใย
Q5: มีจำนวนเส้นใยเท่าไหร่?
A: จำนวนมาตรฐาน ได้แก่ 24, 48 และ 96 แกน พร้อมตัวเลือกแบบกำหนดเองตามคำขอ
Q6: คุณมีบริการ OEM หรือไม่?
A: ใช่ เราสามารถให้บริการ OEM และพิมพ์โลโก้หรือฉลากของคุณบนสายเคเบิลและบรรจุภัณฑ์
Q7: ฉันสามารถขอตัวอย่างได้หรือไม่?
A: ได้ มีคำสั่งซื้อตัวอย่างสำหรับการทดสอบคุณภาพก่อนการซื้อจำนวนมาก
