ภาพรวมสายไฟเบอร์ออปติก ADSS
สายไฟฟ้าไฟฟ้า ADSS (All-Dielectric Self-Supporting) ได้ถูกออกแบบมาเพื่อติดตั้งโดยไม่จําเป็นต้องมีองค์ประกอบโลหะที่นําไฟฟ้า ทําให้มันสามารถรองรับน้ําหนักของตัวเองระหว่างโครงสร้างมันเหมาะสําหรับทั้งเส้นใยแบบเดียวและแบบหลายแบบ, มีการจัดทําให้ได้ถึง 144 ใย
ใช้กันทั่วไปสําหรับการติดตั้งทางอากาศ จากสายเชื่อมต่อจากเสาไปยังอาคาร ไปยังสายเชื่อมต่อระหว่างเมืองและเมืองระยะไกลและการใช้งานภายนอกโรงงานระบบเคเบิลที่สมบูรณ์แบบ รวมถึงอุปกรณ์แขวน, ฮาร์ดเวิร์ดที่ไม่มีทางเดิน และอุปกรณ์ปิดปลาย ให้ความน่าเชื่อถือสูงในการทํางานสําหรับวงจรการส่งทั้งหมด
ลักษณะสําคัญ
สามารถติดตั้งได้โดยไม่ต้องปิดสายไฟฟ้า
ผลประกอบการ anti-tracking (AT) ที่ยอดเยี่ยม ด้วยความแรงกดสูงสุดในการทํางานสูงถึง 25 kV
การออกแบบเบาและกว้างเล็ก ช่วยลดลมและน้ําแข็งให้น้อยลง
สามารถติดตั้งระยะยาวถึง 1000 m ระหว่างตัวรอง
ความแข็งแรงในการดึงสูงและความอดทนต่ออุณหภูมิที่กว้าง
อายุการใช้งานยาวนานถึง 30 ปี
การใช้งาน
LAN, WAN และเครือข่ายพื้นที่กรุงเทพมหานคร
การใช้งาน FTTH และ FTTX
ระบบ CATV และ GPON/EPON
ศูนย์ข้อมูลและการส่งสัญญาณเบนด์กว้าง
การปิดอุปกรณ์ที่ทํางาน
เครือข่ายรถไฟฟ้าใต้ดินและบริเวณท้องถิ่น
เครือข่ายการประมวลผลข้อมูล
การเชื่อมต่ออุปกรณ์ทดสอบ
สายไฟในสถานที่
โครงสร้างระบบเครือข่ายพื้นที่กว้าง
โครงสร้างและรายละเอียดเทคนิค
1.เสื้อเดี่ยว ADSS
| จํานวนเส้นใย | โครงสร้าง | สายใยต่อท่อ |
กว้างท่อเสีย (MM) |
กว้าง FRP/pad (mm) | ความหนาของเสื้อนอก ((mm) | Ref. นอก กว้าง (mm) |
อ้างอิง น้ําหนัก (kg/km) |
|
| เสื้อ PE | AT ชุด | |||||||
| 4 | 1+6 | 4 | 1.85 | 20.0/20 | 1.7± 01 | 9.8 | 83 | 93 |
| 6 | 1+6 | 6 | 1.85 | 20.0/20 | 10.7±0.1 | 9.8 | 83 | 93 |
| 8 | 1+6 | 4 | 1.85 | 20.0/20 | 10.7±0.1 | 9.8 | 83 | 93 |
| 12 | 1+6 | 6 | 1.85 | 20.0/20 | 10.7±0.1 | 9.8 | 83 | 93 |
| 24 | 1+6 | 6 | 2.0 | 20.0/20 | 10.7±0.1 | 9.8 | 86 | 96 |
| 48 | 1+6 | 12 | 2.0 | 20.0/20 | 10.7±0.1 | 10.0 | 89 | 99 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 10.7±0.1 | 10.5 | 99 | 109 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 10.7±0.1 | 12.0 | 124 | 136 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 15.2 | 176 | 189 |
คําแนะนํา: ข้อมูลทั้งหมดในตารางด้านบนเป็นข้อมูลประมาณ สําหรับรายละเอียดเพิ่มเติม
โปรดติดต่อผู้ขายของเรา
2. แจ็คเก็ตคู่ ADSS
| จํานวนเส้นใย | โครงสร้าง | สายใยต่อท่อ |
กว้างท่อเสีย (MM) |
กว้าง FRP/pad (mm) | ความหนาของเสื้อนอก ((mm) | Ref. นอก กว้าง (mm) |
อ้างอิง น้ําหนัก (kg/km) |
|
| เสื้อ PE | AT ชุด | |||||||
| 4 | 1+6 | 4 | 1.85 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.85 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.85 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.85 | 20.0/20 | 10.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 20.0/20 | 10.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 20.0/20 | 10.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 10.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 10.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 16.5 | 212 | 228 |
คําแนะนํา: ข้อมูลทั้งหมดในตารางด้านบนเป็นข้อมูลประมาณ สําหรับรายละเอียดเพิ่มเติม
โปรดติดต่อผู้ขายของเรา
|
ประเภทเส้นใย |
การอ่อนแอ (+20°C) |
ความกว้างแบนด์วิธ |
ความยาวคลื่นตัดสายไฟฟ้า |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| จี652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤ 1260nm |
| จี655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥ 500MHz·km | ≥ 500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥ 500MHz·km | --- |
รายละเอียดภาพแสดง

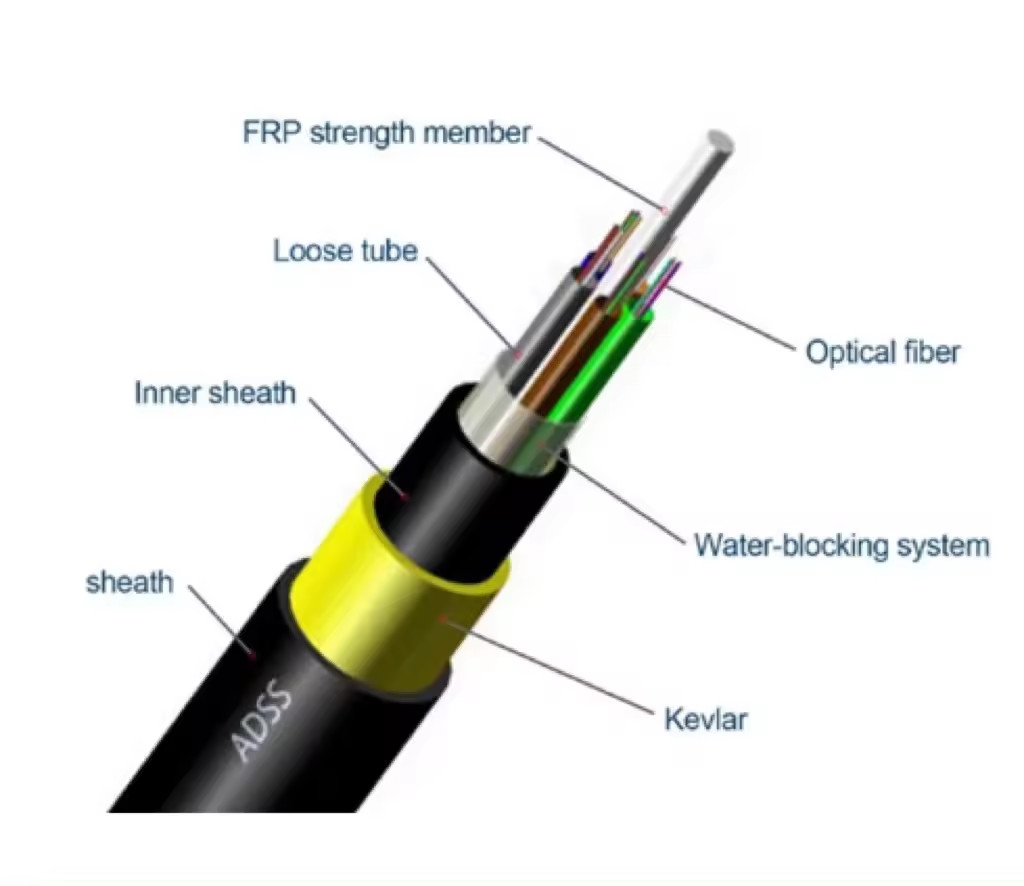

สายใย ADSS ชุดเดียว

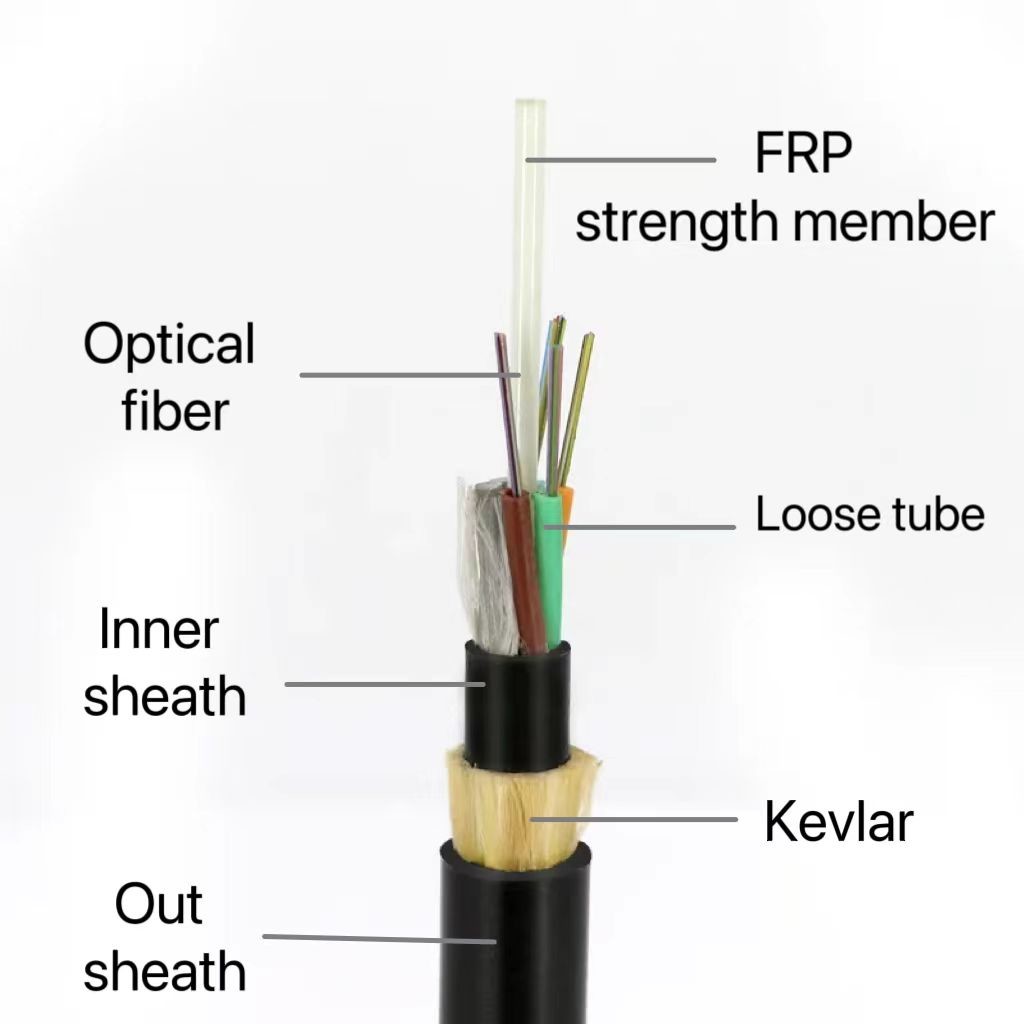

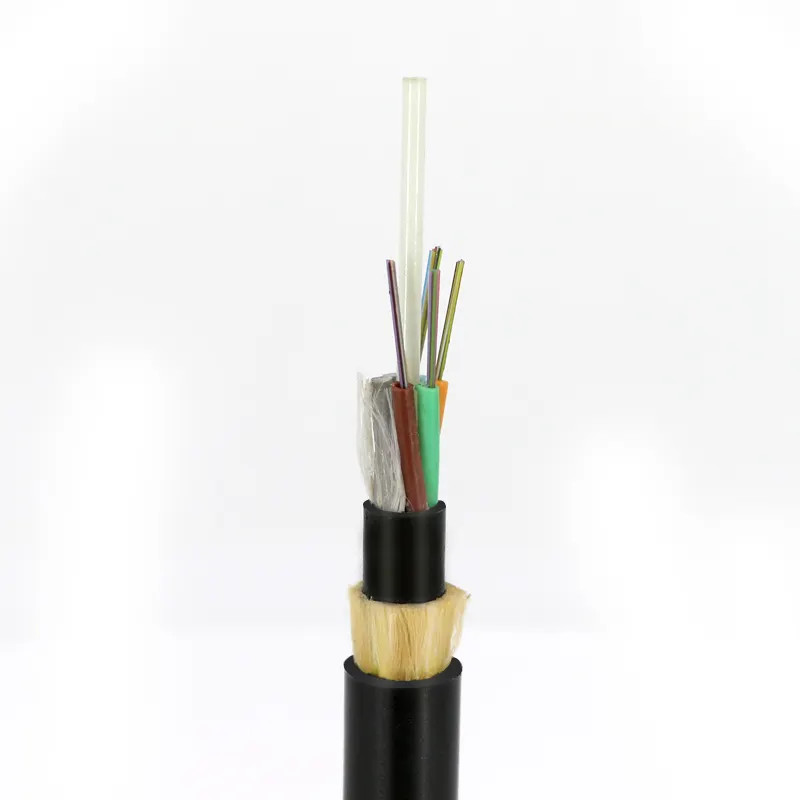

สายไฟฟ้าไฟเบอร์ออปติก ADSS แจ็คเก็ตคู่
การบรรจุ:
1คุณเป็นผู้จําหน่ายตรงจากโรงงานเหรอ?
ใช่ เราเป็นผู้ผลิตเคเบิลมืออาชีพ ที่เชี่ยวชาญในเคเบิลไฟเบอร์ออฟติก เคเบิล MPO และสายพับไฟเบอร์ออฟติกและภูมิภาคอื่นๆ.
2สินค้าหลักของคุณคืออะไร?
ประเภทของเราประกอบด้วยสายไฟเบอร์ออปติกภายนอกและภายในห้อง, สาย FTTH ดรอป, สาย ADSS, สายพัดพัดพัดในห้อง, และสายพัดพัดออปติกในระบบ SC, LC, FC, ST, MTP และ MPO.
3ระยะเวลาการรับประกันสินค้าคืออะไร?
เราให้การรับประกัน 20 ปีสําหรับสายไฟเบอร์ออปติก
4คุณมีใบรับรองวัตถุดิบไหม
ใช่ เรามีความร่วมมือระยะยาว กับผู้จําหน่ายวัสดุที่ได้รับการรับรองจาก ISO9001 และ RoHS
