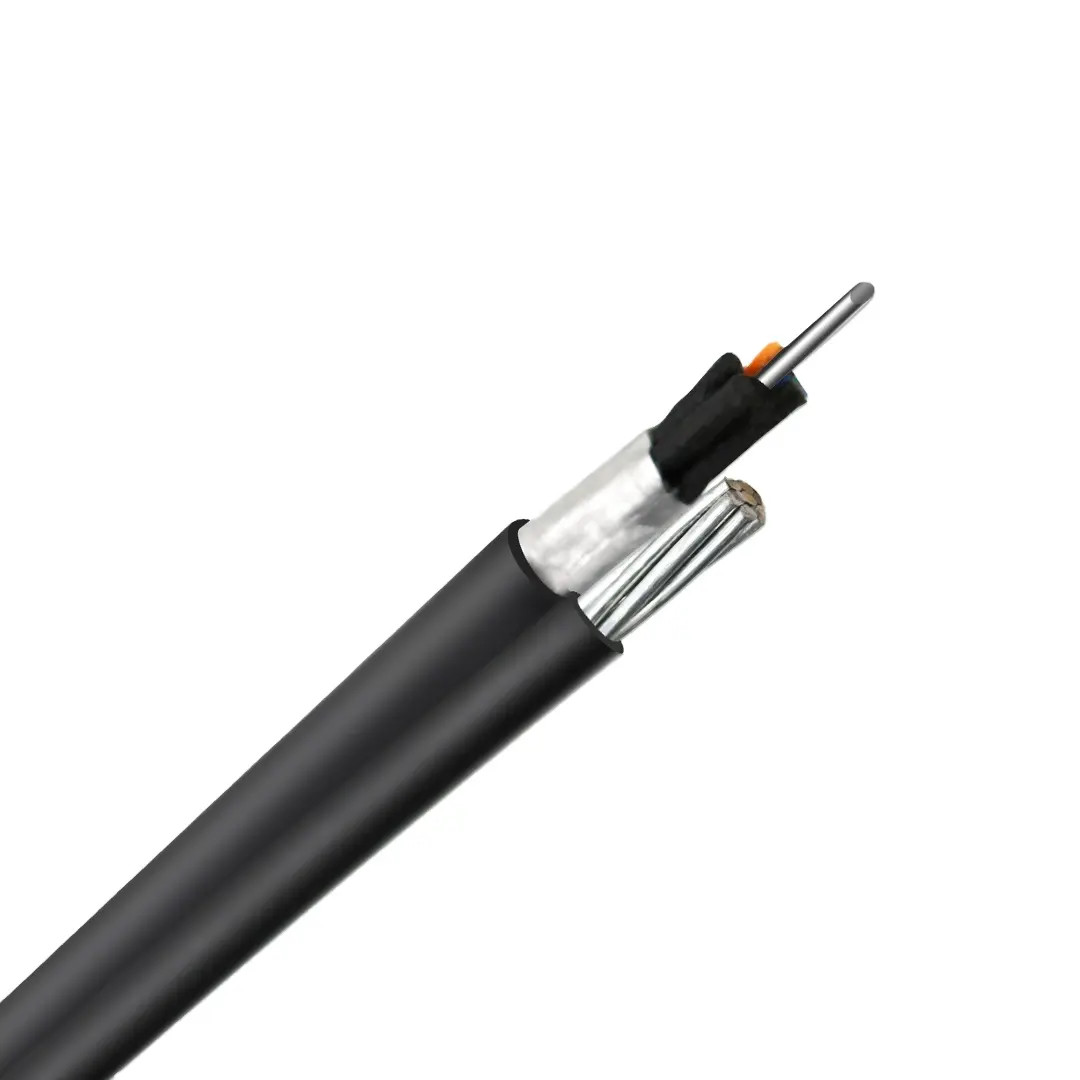

Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions

รูปที่ 8 สายไฟเบอร์ออปติก ด้วยเทปอลูมิเนียม / เทปเหล็ก การออกแบบแบบเกราะและการสนับสนุนตัวเองสําหรับสภาพอากาศที่ยากลําบาก

ติดต่อตอนนี้

รูปที่ 8 สายไฟเบอร์ออปติก ด้วยเทปอลูมิเนียม / เทปเหล็ก การออกแบบแบบเกราะและการสนับสนุนตัวเองสําหรับสภาพอากาศที่ยากลําบาก

จำนวนสั่งซื้อขั้นต่ำ :	1 กม

สถานที่กำเนิด:	กว่างโจว ประเทศจีน	ชื่อแบรนด์:	JQ
ได้รับการรับรอง:	ISO9001	หมายเลขรุ่น:	gytc8y/gytc8a

ข้อมูลรายละเอียด
เส้นผ่านศูนย์กลางของไฟเบอร์:	9/125μm	รัศมีการดัด:	20D
เสื้อแจ็กเกต:	ยูวี พีอี	เส้นผ่านศูนย์กลางหุ้ม:	125.0±0.1
ระบบปิดน้ํา:	สารเติมแต่ง	การใช้สายเคเบิล:	กลางแจ้ง
กว้างนอก:	7.0 มม.-9.0 มม	การพึ่งตนเอง:	ลวดเหล็กควั่น/ลวดเหล็ก
สมาชิกแรง:	เส้นด้ายอะรามิด
เน้น:	9.0 มิลลิเมตร รูปที่ 8 สายไฟเบอร์ออปติก , สายไฟฟ้าไฟเบอร์ออปติกที่รองรับตัวเอง

รายละเอียดสินค้า

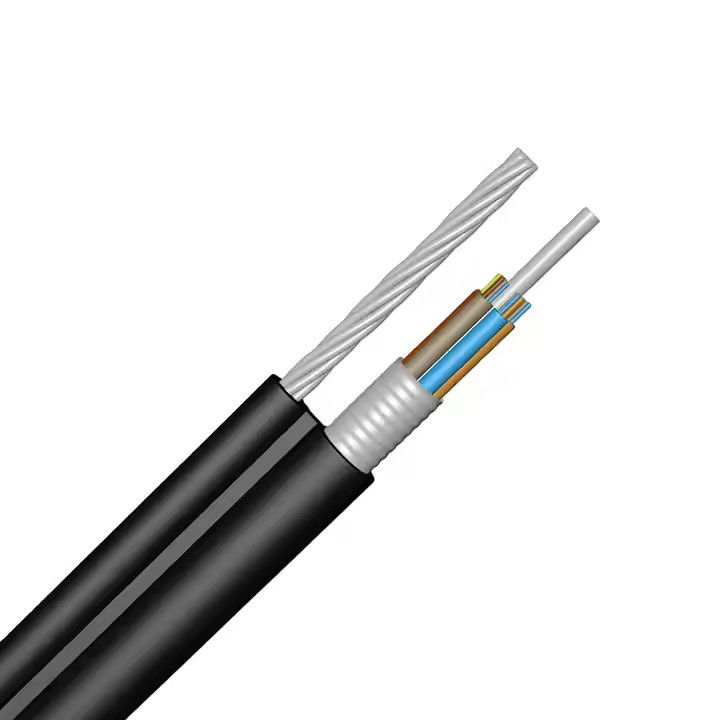

4core 6core 12core รูปที่ 8 สายไฟเบอร์ออปติก กับสายเหล็ก รูปที่ 8 สายไฟเบอร์ Gyxtc8y Gyxtc8a

คําอธิบายสินค้า

รูปที่ 8 สายไฟเบอร์ออปติก

การเลี้ยงตัวเอง:รูปที่ 8 สายไฟเบอร์ออปติกถูกออกแบบมาเพื่อรองรับตัวเอง โดยกําจัดความต้องการของเครื่องจักรหรือโครงสร้างเพิ่มเติม
สายเหล็กติดสาย:สายเคเบิลถูกเสริมด้วยสายเหล็กที่ติดต่อกัน ให้ความแข็งแรงสูงและรองรับการติดตั้งทางอากาศ
เสื้อ UV PE:สายเคเบิลถูกเคลือบด้วยวัสดุ UV PE ซึ่งให้ความคุ้มกันที่ดีต่อสภาพอากาศที่รุนแรงและรังสี UV
เทปอลูมิเนียม/เทปเหล็ก ป้อมกัน:สายเชื่อมถูกปรับกันด้วยเทปอลูมิเนียมหรือเทปเหล็ก เพื่อให้มีการป้องกันเพิ่มเติมจากแมลงกัด, ความชื้น และปัจจัยภายนอกอื่น ๆ

โครงสร้างและพารามิเตอร์ของสายเคเบิล

สายใย จํานวน	สายเหล็กเหล็กกระปุก กว้าง	หายตัว ท่อ	ความหนาของเปลือก (ชื่อ)	เชื่อมต่อ ขนาด	ขนาดของเคเบิล WH (ชื่อ *)	น้ําหนัก (ประมาณ)
สายใย จํานวน	mm	mm	mm	mm	mm	กิโลกรัม/กม
6	1.6	2.5	1.5	1.5*1.5	6.8*115	70
12	1.6	3	1.5	1.5*1.5	7.4*120	77

* ความหนา nominal sheath อาจมีอนุญาต ± 0.2mm
** ขนาดสายไฟฟ้าระดับนามินิมาลอาจมีความละเอียด ± 0.5mm

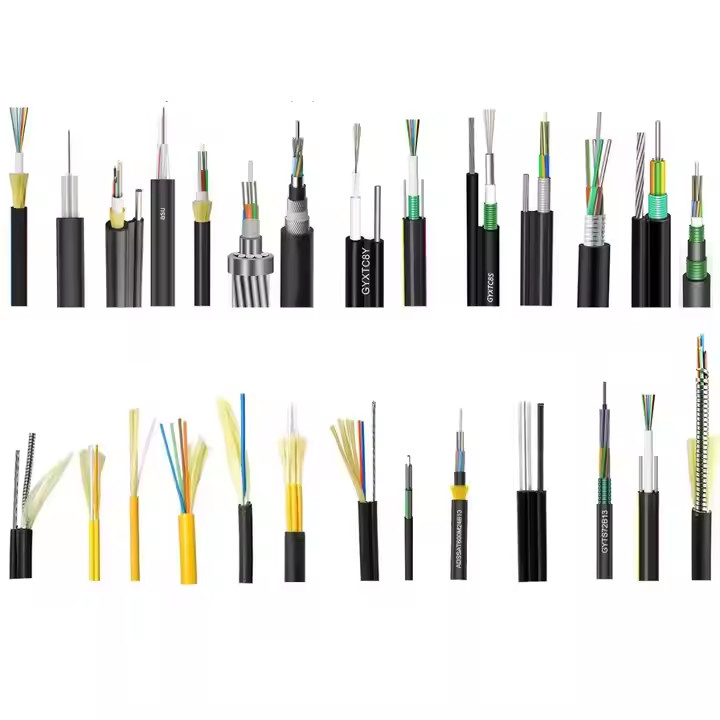

รูปที่ 8 สายไฟเบอร์ออปติก ด้วยเทปอลูมิเนียม / เทปเหล็ก การออกแบบแบบเกราะและการสนับสนุนตัวเองสําหรับสภาพอากาศที่ยากลําบาก 3

ผลงานของไฟเบอร์ออปติก

ผลประกอบของไฟเบอร์ออฟติกที่มีสายไฟ (ITU-T Rec. G.652D)

ประเภทสาย	จํานวนเส้นใย	Max.Fiber ในท่อ	น้ําหนักสายเคเบิล กิโลกรัม/กม	กว้างของเคเบิล ((mm)	ความแข็งแรงต่อความตึงระยะยาว/ระยะสั้น N	ความต้านทานต่อการบด ระยะยาว/ระยะสั้น N/100MM
GYXTC8S 2 ~ 8	2 ~ 8	8	117	8.1*169	2000/6000	300/1000
GYXTC8S 10 ~ 12	10 ~ 12	12	121	8.3*170	2000/6000	300/1000

S/N	รายการ	วิธีการทดสอบ	เงื่อนไขการยอมรับ
1	ความแข็งแรงในการดึง IEC 794-1-E1	_ภาระ: 5.0KN _ความยาวของสายไฟฟ้าภายใต้ภาระ: 50 m -เวลาชาร์จ: 1 นาที	- การเปลี่ยนแปลงความสูญเสีย £ 0.1 dB @ 1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath
2	การทดสอบการบด IEC 794-1-E3	- ความจุ: 1.0KN/100mm - ระยะเวลาการตัก: ≥ 1 นาที	- การเปลี่ยนแปลงความสูญเสีย £ 0.1 dB @ 1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath.
3	ความต้านทานต่อการกระแทก IEC 794-1-E4	- จุดการกระแทก: 3 -เวลาต่อจุด: 1 - พลังงานกระแทก 4.5 นิโอนเมตร -รัศมีของหัวค้อน: 12.5 มิลลิเมตร	- การเปลี่ยนแปลงความสูญเสีย £ 0.1 dB @ 1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath
4	การบิดซ้ําๆ IEC 794-1-E6	- แพร่เส้นโค้ง: 20 x สาย - ความจุ: 150 N - อัตราการบิด: 3 วินาที/รอบ - จํานวนจักรยาน: 30	- การเปลี่ยนแปลงความสูญเสีย £ 0.1 dB @ 1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath
5	ทอร์ชั่น IEC 794-1-E7	- ความยาว: 1 เมตร - ความจุ: 150 N - มุมบิด: ± 90 ° - อัตราการบิด: 1 นาที/รอบ - จํานวนจักรยาน: 10	- การเปลี่ยนแปลงความสูญเสีย £ 0.1 dB @ 1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath
6	การทดสอบการเจาะน้ํา IEC 794-1-F5B	- ความสูงของน้ํา: 1 เมตร - ความยาวตัวอย่าง: 3 เมตร - ระยะเวลาทดสอบ: 24 ชั่วโมง	- ไม่ต้องมีน้ํารั่วจากปลายตรงข้ามของเคเบิล
7	การทดสอบระดับอุณหภูมิ IEC 794-1-F1	- ระดับอุณหภูมิ: +20oC→-40oC→+70oC →+20oC - ระยะเวลาสําหรับแต่ละขั้นตอน: 12 ชั่วโมง - จํานวนวงจร: 2	- การเปลี่ยนแปลงความสูญเสีย £ 0.05 dB/km@1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath
8	การไหลของสารประกอบ IEC 794-1-E14	- ความยาวตัวอย่าง: 30 ซม. - อุณหภูมิ: 70 °C ± 2 °C - เวลา: 24 ชั่วโมง	- ไม่มีการไหลเวียน

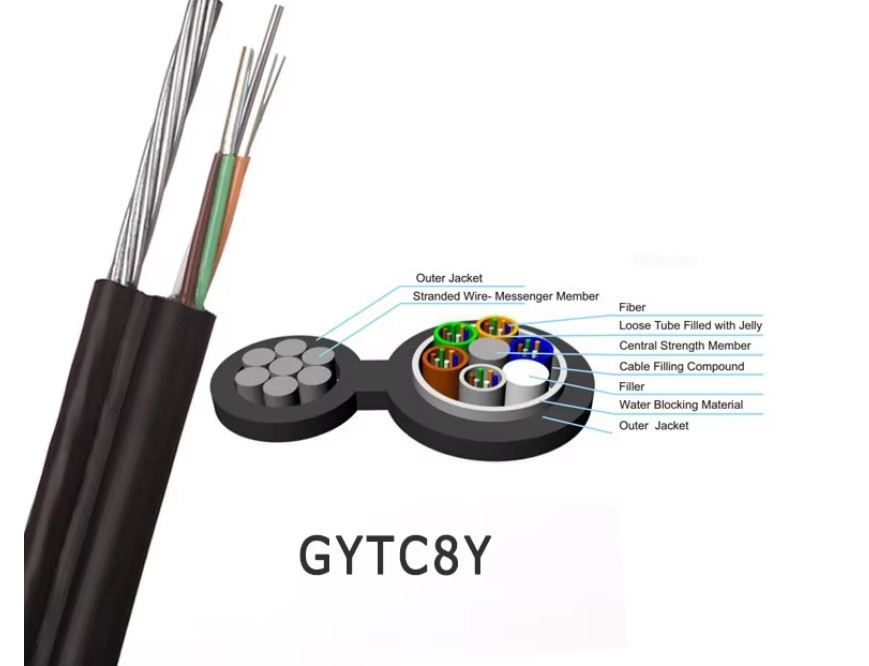

เลขรุ่น	GYTC8Y
โครงสร้าง	หน่วย	ปริมาตร
จํานวนเส้นใย	สายใย	4 ~ 30	32 ~ 60	62 ~ 72	74 ~ 84	86 ~ 96
ธาตุ	--	5		6	7	8
กว้างท่อลอย	mm	1.75	2.05	2.05	2.1	2.1
หัวของต่อท่อ (ไม่เกิน)	--	6	12	12
หน่วยความแข็งแรงกลาง / PE sheath (หากจําเป็น)	mm	1.4	1.6	2.2	1.8 (2.9)	1.8 (3.5)
กว้างของเคเบิล (Nom.)	mm	9.1	9.9	10.5	11.2	11.8
น้ําหนัก (ประมาณ)	กิโลกรัม/กม	133	152	175	180	190

ปริมาตรเทคนิค:

ชื่อสินค้า	GYTC8A/GYTC8Y
ประเภทเส้นใย	G652D/ G657A
สีเส้นใย	สีเหลือง/Aqua/สีแดง/สีดํา/สีขาว หรือตามต้องการ
การใช้งาน	เครือข่ายสื่อสาร ระเบียงทางอากาศ ถังโดยตรง ช่องทาง
MOQ	1000 เมตร
ระยะเวลา	ภายใน 15 วัน หรือเจรจา
การจ่ายเงิน	Paypal / TT / DP หรือการเจรจา
การขนส่งทางเรือ	การขนส่งทางด่วน/การขนส่งทางทะเล/การขนส่งทางอากาศ/การขนส่งทางแผ่นดิน

*ความยาวมาตรฐาน:1000m ความยาวอื่นๆก็มี
*ด้านบนเป็นเพียงข้อเสนอสําหรับบรรจุถัง, กรุณาปรึกษาฝ่ายขายของเราสําหรับปริมาณเฉพาะ

การบรรจุและการขนส่ง

รูปที่ 8 สายไฟเบอร์ออปติก ด้วยเทปอลูมิเนียม / เทปเหล็ก การออกแบบแบบเกราะและการสนับสนุนตัวเองสําหรับสภาพอากาศที่ยากลําบาก 4

รูปที่ 8 สายไฟเบอร์ออปติก ด้วยเทปอลูมิเนียม / เทปเหล็ก การออกแบบแบบเกราะและการสนับสนุนตัวเองสําหรับสภาพอากาศที่ยากลําบาก 5

ยินดีต้อนรับการสอบถามของคุณ ยินดีต้อนรับการเยี่ยมชมโรงงานของเรา

กรุณาใช้มือโชคดีเพื่อสแกนรหัส และเพิ่มผมบน WhatsApp
