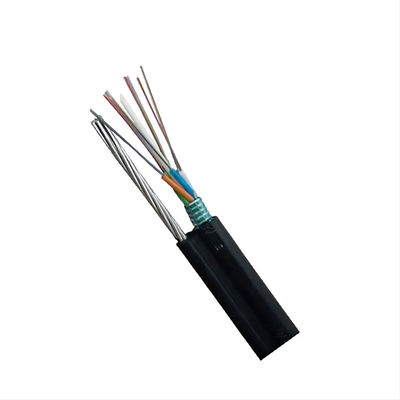

สายเคเบิลที่รองรับตัวเอง GYTC8S GYTC8Y
เส้นใยขนาด 250µm อยู่ในท่อหลวมๆ ที่ทำจากพลาสติกโมดูลัสสูงหลอดบรรจุด้วยสารเติมทนน้ำลวดเหล็กตั้งอยู่หรือ FRP ตรงกลางของแกนในฐานะชิ้นส่วนที่มีความแข็งแรงของโลหะท่อ (และฟิลเลอร์) ถูกพันรอบส่วนรับแรงเป็นแกนเคเบิลกลมขนาดกะทัดรัดเหล็กลูกฟูกถูกนำไปใช้รอบๆ แกนเคเบิล ซึ่งเต็มไปด้วยสารอุดเพื่อป้องกันน้ำเข้าสายเคเบิลส่วนนี้มาพร้อมกับสายเกลียว เนื่องจากส่วนรองรับถูกหุ้มด้วยเปลือกโพลีเอทิลีน (PE) เป็นโครงสร้างรูปที่ 8
คุณสมบัติ
---ลวดเหล็กที่ใช้เป็นแกนกลาง
--- สารประกอบอุดท่อหลวม
--- การเติมแกนสายเคเบิล 100%
--- PSP ช่วยเพิ่มการป้องกันความชื้น
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด | 1310nm | อืม | 9.2±0.4 |
| 1550นาโนเมตร | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 124.8±0.7 | |
| การหุ้มแบบไม่เป็นวงกลม | % | ≤0.7 | |
| ข้อผิดพลาดศูนย์กลางของแกนหุ้ม | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 245±5 | |
| การเคลือบไม่เป็นวงกลม | % | ≤6.0 | |
| ข้อผิดพลาดศูนย์กลางการเคลือบ-การเคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | บัญชี≤1260 | |
| การลดทอน (สูงสุด) | 1310nm | เดซิเบล/กม | ≤0.36 |
| 1550นาโนเมตร | เดซิเบล | ≤0.22 | |
พารามิเตอร์ทางเทคนิค
| จำนวนไฟเบอร์ | โครงสร้าง | เส้นใยต่อหลอด |
เส้นผ่านศูนย์กลางท่อหลวม (มม.) |
เส้นผ่านศูนย์กลาง CSM / เส้นผ่านศูนย์กลางของแผ่นรอง (มม.) |
ความหนาปกติของเสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล/ ความสูง (มม.) |
น้ำหนักสาย (กก./กม.) |
| 4 | 1+5 | 4 | 1.8 ± 0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 36 | 1+6 | 12 | 1.9±0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
| 48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.8*16.3 | 190 |
| 96 | 1+8 | 12 | 2.2±0.1 | 1.6/3.5 | 1.6 | 12*17.5 | 205 |
| 144 | 1+12 | 12 | 2.2±0.1 | 2.0/6.4 | 1.8 | 15.8*21.3 | 320 |
การบรรจุ
• กลองไม้เคเบิลมาตรฐาน
• ความยาวม้วนมาตรฐาน: 2/3 กม./ม้วน มีความยาวอื่นให้เลือก
