ความแข็งแรงของลวด FRP / เหล็กที่รองรับตัวเองหุ้มเกราะ GYFTC8S / GYTC8S รูปที่ 8 สายเคเบิลไฟเบอร์ออปติก

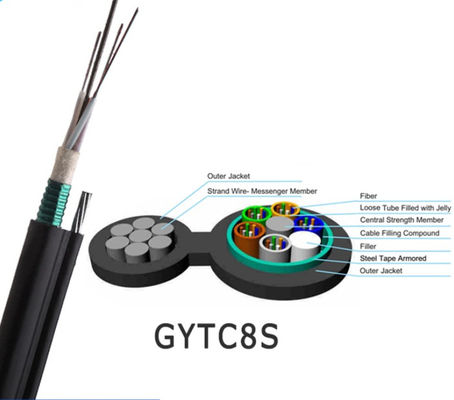

คำอธิบายของรูปที่ 8 สายไฟเบอร์
1 .สายเคเบิลใยแก้วนำแสงรูปที่ 8 เป็นสายเคเบิลใยแก้วนำแสงกลางแจ้งที่รองรับตัวเองโดยทั่วไปพร้อมคุณสมบัติการต้านทานความชื้นและความต้านทานแรงกดที่เหมาะสำหรับการใช้งานทางอากาศ
2 .ส่วนประกอบความแข็งแรงที่ไม่ใช่โลหะประกอบด้วย FRP ส่วนรองรับเสร็จสมบูรณ์ด้วยเปลือกโพลีเอทิลีน (PE) เป็นโครงสร้างรูปที่ 8เทปเหล็กลูกฟูกหุ้มเกราะและปลอกหุ้มด้านนอก PE มีคุณสมบัติต้านทานการกดทับและต้านทานการยิงปืน
3 .FRP เป็นความแข็งแรงส่วนกลางช่วยเพิ่มความต้านทานแรงดึงและล้อมรอบด้วยท่อหลวมและระบบปิดกั้นน้ำโครงสร้างแรงกระแทกช่วยให้มั่นใจได้ถึงประสิทธิภาพเชิงกลและสิ่งแวดล้อมที่ยอดเยี่ยม
4. มีทั้งประเภทโหมดเดี่ยวและโหมดมัลติโหมดความยาวและจำนวนไฟเบอร์ต่างๆสามารถปรับแต่งได้ตามความต้องการของลูกค้า
คุณสมบัติ
1. ความต้านทานแรงดึงสูงของสายตีเกลียวเป็นไปตามข้อกำหนดของการรองรับตัวเองและลดต้นทุนการติดตั้ง
2. สมรรถนะทางกลและอุณหภูมิที่ดี
3. ท่อหลวมที่มีความแข็งแรงสูงซึ่งทนต่อการไฮโดรไลซิส
4. สารเติมท่อแบบพิเศษช่วยให้มั่นใจได้ถึงการป้องกันที่สำคัญของเส้นใย
5. ใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำ:
- ลวดเหล็กกล้า /FRP ใช้เป็นแกนกลาง
- สารประกอบอุดท่อหลวม
-ไส้แกนเคเบิล 100%
- PSP ช่วยเพิ่มการป้องกันความชื้น
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด | 1310nm | อืม | 9.2±0.4 |
| 1550นาโนเมตร | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 124.8±0.7 | |
| การหุ้มแบบไม่เป็นวงกลม | % | ≤0.7 | |
| ข้อผิดพลาดศูนย์กลางของแกนหุ้ม | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 245±5 | |
| การเคลือบไม่เป็นวงกลม | % | ≤6.0 | |
| ข้อผิดพลาดศูนย์กลางการเคลือบ-การเคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | บัญชี≤1260 | |
| การลดทอน (สูงสุด) | 1310nm | เดซิเบล/กม | ≤0.36 |
| 1550นาโนเมตร | เดซิเบล | ≤0.22 | |
พารามิเตอร์ทางเทคนิค
| รุ่นไฟเบอร์ | G.652D | ||
| การออกแบบ (Strength Member + Tube & Filler) | 1+5 | ||
| CentralStrengthMember | วัสดุ | ลวดเหล็ก | |
| เส้นผ่านศูนย์กลาง(+0.05)มม | 1.5 | ||
| ลูสทูป | วัสดุ | พีบีที | |
| เส้นผ่านศูนย์กลาง(+0.06)มม | 2.0 | ||
| ความหนา(+0.03)มม | 0.32 | ||
| TheMax.CoreNO./หลอด | 12 | ||
| ฟิลเลอร์เชือก | วัสดุ | วิชาพลศึกษา | |
| สี | สีขาว | ||
| เส้นผ่านศูนย์กลาง(+0.06)มม | 2.1 | ||
| สมาชิก Strand Strength | วัสดุ | ลวดเหล็กควั่น | |
| พิมพ์ | φ1.0มม. x7 | ||
| ชั้นเกราะ | วัสดุ | เทปเหล็ก | |
| เปลือกนอก① | วัสดุ | วิชาพลศึกษา | |
| ความหนา(+0.03)มม | 1. | ||
| เปลือกนอก① | วัสดุ | เอ็มดีพีอี | |
| ความหนา(40.03)มม | 1.8 | ||
| เส้นผ่านศูนย์กลางของสาย (土0.2) มม | 9.0*16.0(เล็กน้อย) | ||
| น้ำหนักสายไฟ(+10)กก./กม | 160 (ระบุ) | ||
| แรงดึง /N (ระยะสั้น) | 5,000 | ||
| แรงดึง /N (ระยะยาว) | 1500 | ||
| Crush/N (ระยะสั้น) | 1,000 | ||
| บด /N (ระยะสั้น) | 300 | ||
| การลดทอน | 1310nm | 0.35dB/กม | |
| 1550นาโนเมตร | 0.22dB/กม | ||
| Min.bendingradius | ปราศจากความตึงเครียด | 10.0*สายเคเบิลφ | |
| ภายใต้ความตึงเครียดสูงสุด | 20.0xCableφ | ||

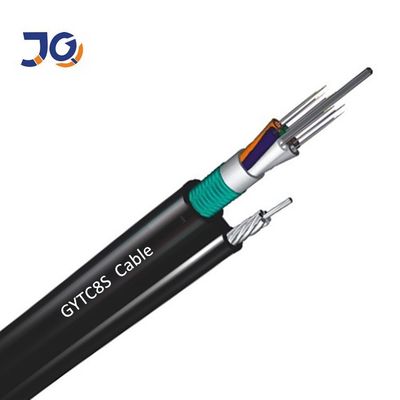

รูปภาพแสดง
การบรรจุ

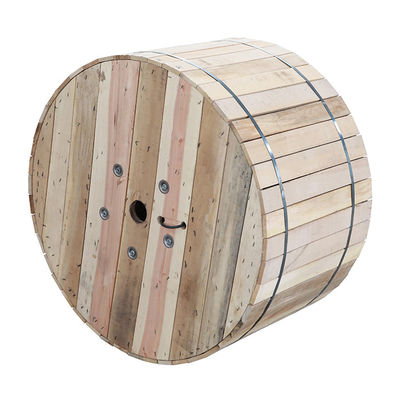

• กลองไม้เคเบิลมาตรฐาน
• ความยาวม้วนมาตรฐาน: 2/3 กม./ม้วน มีความยาวอื่นให้เลือก
คำถามที่พบบ่อย
1. คุณเป็นบริษัทการค้าหรือผู้ผลิตหรือไม่?
เราเป็นผู้ผลิตที่มีประสบการณ์ 10 ปี เรามีความเชี่ยวชาญในการวิจัย การพัฒนา และการผลิต
สำหรับสายไฟเบอร์ออปติก สายหล่น และสายพาธ ectโรงงานของเราอยู่ในเมืองกว่างโจว ยินดีต้อนรับเข้าสู่เรา!
2. เกี่ยวกับคุณภาพ?
เราจะจัดส่งก่อนทดสอบทุกเส้นใยเมื่อผลิตเสร็จ
หลังจากการยืนยันราคา คุณสามารถขอตัวอย่างฟรีเพื่อตรวจสอบคุณภาพของเรา
3. คุณสามารถรับคำสั่งซื้อขนาดเล็กได้หรือไม่?
ใช่ มีคำสั่งขนาดเล็กเราสนับสนุนโครงการใหม่ๆ ของลูกค้า เนื่องจากเราทราบดีว่าธุรกิจมักมาจากคำสั่งซื้อจำนวนน้อย
4. เวลาจัดส่งของคุณคืออะไร?
โดยปกติประมาณ 3-7 วันทำการ ส่วนใหญ่ขึ้นอยู่กับปริมาณการสั่งซื้อ
แต่โปรดมั่นใจได้ว่าเราจะจัดเตรียมสินค้าของคุณให้เร็วที่สุดหลังจากการชำระเงินของคุณ
5. คุณสามารถรับบริการ OEM ได้หรือไม่?
ใช่ เรายินดีให้บริการ OEMเราสามารถพิมพ์โลโก้ของคุณลงบนผลิตภัณฑ์ได้ความคิดใด ๆ จากคุณสามารถใช้ได้
