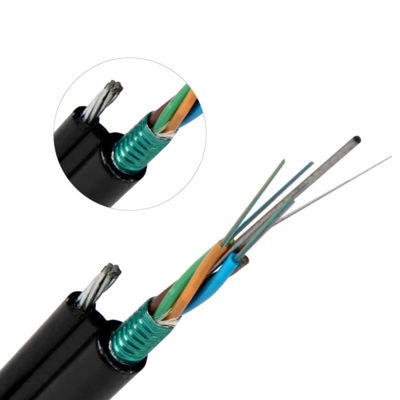

สายเคเบิลใยแก้วนำแสงเสริมความแข็งแรง FRP รูปที่ 8
คำอธิบายของรูปที่ 8 สายไฟเบอร์

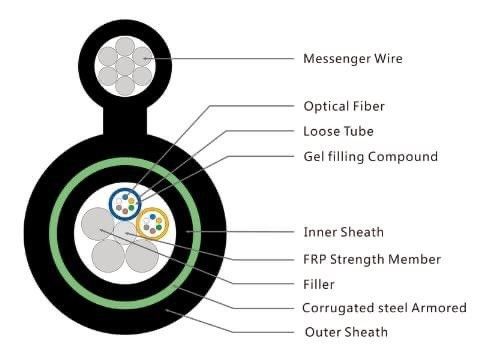

สายเคเบิลใยแก้วรูปที่ 8 ซึ่งรวมถึงรุ่น GYFTC8S /GYTC8S/GYXTC8S/GYXTC8Y เป็นสายเคเบิลใยแก้วนำแสงกลางแจ้งที่รองรับตัวเองโดยทั่วไปที่มีคุณสมบัติต้านทานความชื้นและแรงกดทับที่เหมาะสำหรับการใช้งานทางอากาศส่วนประกอบความแข็งแรงของโลหะประกอบด้วยลวดตีเกลียว ส่วนรองรับเสร็จสมบูรณ์ด้วยปลอกโพลีเอทิลีน (PE) เป็นโครงสร้างรูปที่ 8
คุณสมบัติ
1. ความต้านทานแรงดึงสูงของสายตีเกลียวเป็นไปตามข้อกำหนดของการรองรับตัวเองและลดต้นทุนการติดตั้ง
2. สมรรถนะทางกลและอุณหภูมิที่ดี
3. ท่อหลวมที่มีความแข็งแรงสูงซึ่งทนต่อการไฮโดรไลซิส
4. สารเติมท่อแบบพิเศษช่วยให้มั่นใจได้ถึงการป้องกันที่สำคัญของเส้นใย
5. ใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำ:
- ลวดเหล็กกล้า /FRP ใช้เป็นแกนกลาง
- สารประกอบอุดท่อหลวม
-ไส้แกนเคเบิล 100%
- PSP ช่วยเพิ่มการป้องกันความชื้น
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด | 1310nm | อืม | 9.2±0.4 |
| 1550นาโนเมตร | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 124.8±0.7 | |
| การหุ้มแบบไม่เป็นวงกลม | % | ≤0.7 | |
| ข้อผิดพลาดศูนย์กลางของแกนหุ้ม | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 245±5 | |
| การเคลือบไม่เป็นวงกลม | % | ≤6.0 | |
| ข้อผิดพลาดศูนย์กลางการเคลือบ-การเคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | บัญชี≤1260 | |
| การลดทอน (สูงสุด) | 1310nm | เดซิเบล/กม | ≤0.36 |
| 1550นาโนเมตร | เดซิเบล | ≤0.22 | |
พารามิเตอร์ทางเทคนิค
| รุ่นไฟเบอร์ | G.652D | ||
| การออกแบบ (Strength Member + Tube & Filler) | 1+5 | ||
| CentralStrengthMember | วัสดุ | ลวดเหล็ก | |
| เส้นผ่านศูนย์กลาง(+0.05)มม | 1.5 | ||
| ลูสทูป | วัสดุ | พีบีที | |
| เส้นผ่านศูนย์กลาง(+0.06)มม | 2.0 | ||
| ความหนา(+0.03)มม | 0.32 | ||
| TheMax.CoreNO./หลอด | 12 | ||
| ฟิลเลอร์เชือก | วัสดุ | วิชาพลศึกษา | |
| สี | สีขาว | ||
| เส้นผ่านศูนย์กลาง(+0.06)มม | 2.1 | ||
| สมาชิก Strand Strength | วัสดุ | ลวดเหล็กควั่น | |
| พิมพ์ | φ1.0มม. x7 | ||
| ชั้นเกราะ | วัสดุ | เทปเหล็ก | |
| เปลือกนอก① | วัสดุ | วิชาพลศึกษา | |
| ความหนา(+0.03)มม | 1. | ||
| เปลือกนอก① | วัสดุ | เอ็มดีพีอี | |
| ความหนา(40.03)มม | 1.8 | ||
| เส้นผ่านศูนย์กลางของสาย (土0.2) มม | 9.0*16.0(เล็กน้อย) | ||
| น้ำหนักสายไฟ(+10)กก./กม | 160 (ระบุ) | ||
| แรงดึง /N (ระยะสั้น) | 5,000 | ||
| แรงดึง /N (ระยะยาว) | 1500 | ||
| Crush/N (ระยะสั้น) | 1,000 | ||
| บด /N (ระยะสั้น) | 300 | ||
| การลดทอน | 1310nm | 0.35dB/กม | |
| 1550นาโนเมตร | 0.22dB/กม | ||
| Min.bendingradius | ปราศจากความตึงเครียด | 10.0*สายเคเบิลφ | |
| ภายใต้ความตึงเครียดสูงสุด | 20.0xCableφ | ||
รูปภาพแสดง
การบรรจุ
• กลองไม้เคเบิลมาตรฐาน
• ความยาวม้วนมาตรฐาน: 2/3 กม./ม้วน มีความยาวอื่นให้เลือก
คำถามที่พบบ่อย
1. คุณเป็นผู้ผลิตตัวจริงหรือไม่?
ใช่.เราเป็นผู้ผลิตที่แท้จริงด้วยประวัติ 10 ปี
2. คุณสามารถรับคำสั่งซื้อขนาดเล็กได้หรือไม่?
ใช่ มีคำสั่งซื้อจำนวนน้อย เราสนับสนุนโครงการใหม่ๆ ของลูกค้าของเรา เนื่องจากเราทราบดีว่าธุรกิจมาจากคำสั่งซื้อจำนวนน้อยเสมอ
3. ระยะเวลาการรับประกันของคุณคืออะไร?
25 ปีสำหรับสายเคเบิลใยแก้วนำแสง
4. เวลาในการจัดส่งของคุณคืออะไร?
โดยปกติภายใน 3-5 วันทำการ
5. แล้วกำลังการผลิตต่อปีของคุณล่ะ?
สายเคเบิลไฟเบอร์ออปติกกลางแจ้ง/ในร่ม ผลผลิตประจำปีของเราคือ 6,000,000 KM;
สายเคเบิล FTTH/FTTX/FTTA คือ 6,000,000 KM ต่อปี
Patch Cord/Pigtails คือ 12,400,000 ชิ้นต่อปี
6. คุณสามารถจัดหาผลิตภัณฑ์และโลโก้ที่กำหนดเองได้หรือไม่?
-ใช่.เราจัดหาบริการ OEM และ ODMคุณสามารถส่งภาพวาดของคุณ
