สายเคเบิลใยแก้วนำแสง ADSS แบบไม่มีแจ็คเก็ตคู่แบบโลหะหลายแกนพร้อม HDPE
สาย ADSS คืออะไร?
ย่อมาจาก All Die-Electric Self Supporting cableเป็นสายเคเบิลไฟเบอร์ออปติกชนิดหนึ่งที่สามารถรองรับตัวเองระหว่างโครงสร้างโดยไม่ต้องใช้ชิ้นส่วนโลหะที่เป็นสื่อกระแสไฟฟ้าด้วยเส้นใยสูงสุด 144 เส้น สายเคเบิล ADSS สามารถรองรับเส้นใยทั้งโหมดเดียวและหลายโหมดตั้งแต่การติดตั้งแบบเสาต่ออาคารไปจนถึงการติดตั้งแบบเมืองต่อเมือง สายเคเบิลใยแก้วนำแสง ADSS ได้รับการออกแบบมาสำหรับการใช้งานท่อในเสาอากาศภายในและภายนอกโรงงานและโทโพโลยีเครือข่ายวิทยาเขตสถาปัตยกรรมวงจรส่งกำลังเต็มรูปแบบพร้อมประสิทธิภาพความน่าเชื่อถือสูงมีให้โดยระบบเดินสาย ซึ่งรวมถึงสายเคเบิล ระบบกันสะเทือน เดดเอนด์ และกล่องปิดปลายสาย
การใช้สายไฟเบอร์ออปติก ADSS มีข้อดีมากมายน้ำหนักและเส้นผ่านศูนย์กลางโดยรวมของสายเคเบิลมีขนาดเล็ก ซึ่งเป็นข่าวดีสำหรับเสาและเสาความชื้นและสารเคมีได้รับการปกป้องโดยโครงสร้างที่แข็งแรงทนทานเป็นแอปพลิเคชันอเนกประสงค์ที่สามารถใช้กับการติดตั้งเหนือศีรษะกลางแจ้งได้เกือบทั้งหมดช่วงการส่งสัญญาณโดยรวมก็เพียงพอเช่นกันเมื่อติดตั้งสาย ADSS เสร็จแล้ว จะมีอายุการใช้งานสูงสุดถึง 30 ปี
โครงสร้างและข้อมูลจำเพาะทางเทคนิค
1.เสื้อสายเดี่ยว ADSS
| จำนวนเส้นใย | โครงสร้าง | ไฟเบอร์ต่อหลอด |
สูญเสียเส้นผ่านศูนย์กลางท่อ (มม.) |
เส้นผ่านศูนย์กลาง FRP / แผ่น (มม.) | ความหนาของเสื้อชั้นนอก (มม.) | อ้างอิงด้านนอก เส้นผ่านศูนย์กลาง (มม.) |
อ้างอิงน้ำหนัก (กก./กม.) |
|
| เสื้อพีอี | แจ็คเก็ต | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 83 | 93 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 83 | 93 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 83 | 93 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 83 | 93 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 86 | 96 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 10.0 | 89 | 99 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 10.5 | 99 | 109 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 12.0 | 124 | 136 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 15.2 | 176 | 189 |
เคล็ดลับ: ข้อมูลจำเพาะทั้งหมดในตารางด้านบนเป็นข้อมูลโดยประมาณ สำหรับรายละเอียดเพิ่มเติม
กรุณาติดต่อฝ่ายขายของเรา
2. เสื้อคู่ ADSS
| จำนวนเส้นใย | โครงสร้าง | ไฟเบอร์ต่อหลอด |
สูญเสียเส้นผ่านศูนย์กลางท่อ (มม.) |
เส้นผ่านศูนย์กลาง FRP / แผ่น (มม.) | ความหนาของเสื้อชั้นนอก (มม.) | อ้างอิงด้านนอก เส้นผ่านศูนย์กลาง (มม.) |
อ้างอิงน้ำหนัก (กก./กม.) |
|
| เสื้อพีอี | แจ็คเก็ต | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 16.5 | 212 | 228 |
เคล็ดลับ: ข้อมูลจำเพาะทั้งหมดในตารางด้านบนเป็นข้อมูลโดยประมาณ สำหรับรายละเอียดเพิ่มเติม
กรุณาติดต่อฝ่ายขายของเรา
|
ชนิดไฟเบอร์ |
การลดทอน (+20℃) |
แบนด์วิธ |
ความยาวคลื่นการตัดสายเคเบิลออปติก |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/กม | ≤0.22dB/กม | --- | --- | ≤1260นาโนเมตร |
| G.655 | --- | --- | ≤0.40dB/กม | ≤0.23dB/กม | --- | --- | ≤1450นาโนเมตร |
| 50/125µm | ≤3.3dB/กม | ≤1.2dB/กม | --- | --- | ≥500MHz·กม | ≥500MHz·กม | --- |
| 62.5/125µm | ≤3.5dB/กม | ≤1.2dB/กม | --- | --- | ≥200MHz·กม | ≥500MHz·กม | --- |
รายละเอียดภาพแสดง

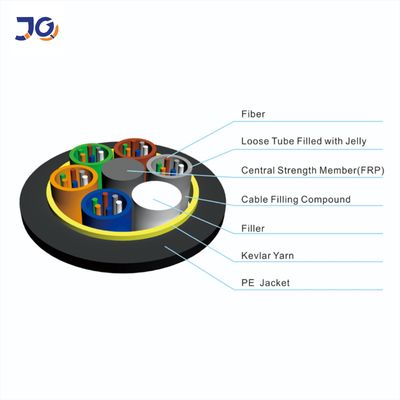

สายไฟเบอร์ ADSS แบบแจ็คเก็ตเดี่ยว
สายเคเบิลไฟเบอร์ออปติก ADSS แบบแจ็คเก็ตคู่
การประยุกต์ใช้สายเคเบิลใยแก้วนำแสง
1. เครือข่าย LAN, WAN และ Metro
2. โครงการ FTTH และการปรับใช้ FTTX
3. ระบบ CATV
4. GPON, EPON
5. อุปกรณ์ทดสอบไฟเบอร์ออปติก
6. ฐานส่งข้อมูลบรอดแบนด์เน็ต

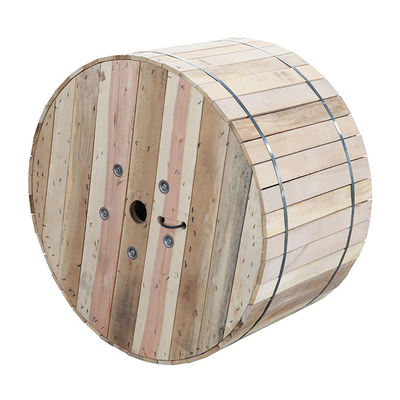

การบรรจุ:
คำถามที่พบบ่อย
1. คุณเป็นบริษัทการค้าหรือผู้ผลิตหรือไม่?
เราเป็นผู้ผลิตที่มีประสบการณ์ 10 ปี เรามีความเชี่ยวชาญในการวิจัย พัฒนา และผลิต
สำหรับสายไฟเบอร์ออปติก สายหล่น และสายพาธ ectโรงงานของเราอยู่ในเมืองกว่างโจว ยินดีต้อนรับเข้าสู่เรา!
2. เกี่ยวกับคุณภาพ?
เราจะจัดส่งให้ก่อนทดสอบทุกเส้นใยเมื่อผลิตเสร็จ
หลังจากการยืนยันราคา คุณสามารถขอตัวอย่างฟรีเพื่อตรวจสอบคุณภาพของเรา
3. คุณสามารถรับคำสั่งซื้อขนาดเล็กได้หรือไม่?
ใช่ มีคำสั่งขนาดเล็กเราสนับสนุนโครงการใหม่ๆ ของลูกค้า เนื่องจากเราทราบดีว่าธุรกิจมักมาจากคำสั่งซื้อจำนวนน้อย
4. เวลาจัดส่งของคุณคืออะไร?
โดยปกติประมาณ 3-7 วันทำการ ส่วนใหญ่ขึ้นอยู่กับปริมาณการสั่งซื้อ
แต่โปรดมั่นใจได้ว่าเราจะจัดเตรียมสินค้าของคุณให้เร็วที่สุดหลังจากการชำระเงินของคุณ
5. คุณสามารถรับบริการ OEM ได้หรือไม่?
ใช่ เรายินดีให้บริการ OEMเราสามารถพิมพ์โลโก้ของคุณบนผลิตภัณฑ์ความคิดใด ๆ จากคุณสามารถใช้ได้
