โครงสร้างสายเคเบิลและพารามิเตอร์:
| ไฟเบอร์ นับ |
แม็กซ์ไฟเบอร์นับ ต่อหลอด |
รวมหน่วย นับ (LT + FR) |
ความหนาของปลอกสาย (ระบุ*) |
เส้นผ่านศูนย์กลางโดยรวม (ระบุ**) |
น้ำหนัก (โดยประมาณ) |
| mm | mm | กก./กม. | |||
| 288 | 24 | 12LT | 1.8 | 18.9 | 300 |
* ความหนาของปลอกเล็กน้อยอาจแตกต่างกันไป 0.2 มม.
** เส้นผ่านศูนย์กลางภายนอกเล็กน้อยและความสูงอาจแตกต่างกันไป 0.2 มม.
คุณสมบัติของไฟเบอร์:
คุณสมบัติของใยแก้วนำแสงโหมดเดียว (ITU-T Rec. G.652D)
| สิ่งของ | ข้อมูลจำเพาะ |
| ชนิดไฟเบอร์ | สถานะโสด |
| วัสดุไฟเบอร์ | เจือซิลิกา |
| ค่าสัมประสิทธิ์การลดทอน @ 1310 นาโนเมตร @ 1383 นาโนเมตร @ 1550 นาโนเมตร @ 1625 นาโนเมตร |
≤ 0.36 เดซิเบล/กม. ≤0.32 เดซิเบล/กม. ≤0.22 เดซิเบล/กม. ≤0.30 เดซิเบล/กม. |
| จุดไม่ต่อเนื่อง | ≤ 0.05 เดซิเบล |
| ความยาวคลื่นตัดสายเคเบิล | ≤ 1260 นาโนเมตร |
| ความยาวคลื่นศูนย์กระจาย | 1300 ~ 1324 นาโนเมตร |
| ความชันการกระจายตัวเป็นศูนย์ | ≤0.093 ps/(nm².km) |
| การกระจายตัวของสี @ 1288 ~ 1339 นาโนเมตร @ 1271 ~ 1360 นาโนเมตร @ 1550 นาโนเมตร @ 1625 นาโนเมตร |
≤3.5 ps/(นาโนเมตร กม.) ≤5.3 ps/(นาโนเมตร กม.) ≤18 ps/(นาโนเมตร กม.) ≤22 ps/(นาโนเมตร กม.) |
| PMD | ≤0.2 ps/km½ |
| โหมดสนามเส้นผ่านศูนย์กลาง @ 1310 nm | 9.2±0.4 um |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางของแกน / หุ้ม | ≤0.5 อืม |
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0 ± 0.7 um |
| หุ้มไม่กลม | ≤1.0% |
| เส้นผ่านศูนย์กลางการเคลือบเบื้องต้น | 245 ± 10 um |
| ระดับการทดสอบการพิสูจน์ | 100 kpsi (=0.69 Gpa), 1% |
| การพึ่งพาอุณหภูมิ 0 ℃ ~ +70 ℃ @ 1310 & 1550 นาโนเมตร |
≤ 0.1 เดซิเบล/กม. |
รัศมีการดัดสายเคเบิล: เส้นผ่านศูนย์กลางของสายเคเบิล 10 x (ระหว่างการใช้งาน)
เส้นผ่านศูนย์กลางของสายเคเบิล 20 x (ระหว่างการติดตั้ง)
ช่วงอุณหภูมิ:
| ช่วงอุณหภูมิในการทำงาน | -40℃ ถึง +60℃ |
| ช่วงอุณหภูมิการจัดเก็บ / ขนส่ง | -50℃ ถึง +70℃ |
| ช่วงอุณหภูมิการติดตั้ง | -30℃ ถึง +50℃ |
รายละเอียดแพ็คเกจ:

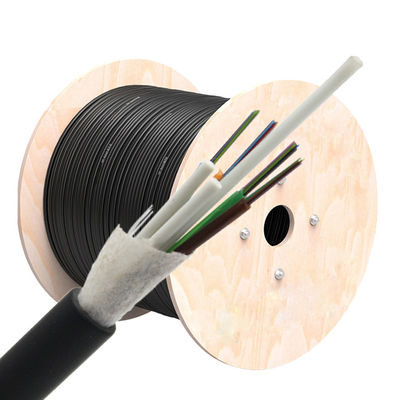

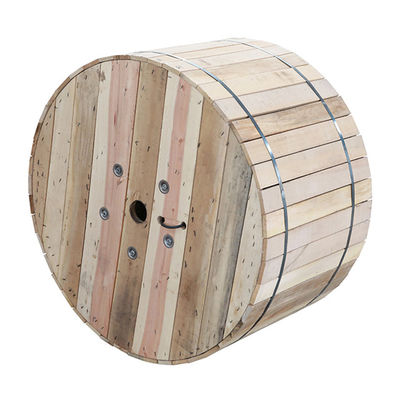

กลองไม้เหล็กหรือกลองไม้รมควัน,กลองไม้ธรรมดา
สามารถออกแบบขนาดถังได้ รายละเอียดจะคำนวณให้เหมาะสมกับตู้คอนเทนเนอร์
