Fibra optica 2 4 6 8 24 32 48 84 96 144 288 แกนสายเคเบิลใยแก้วนำแสงหุ้มเกราะ GYTA53 สายไฟเบอร์
รายละเอียดสินค้า

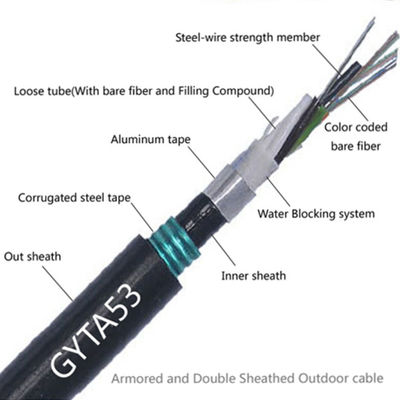

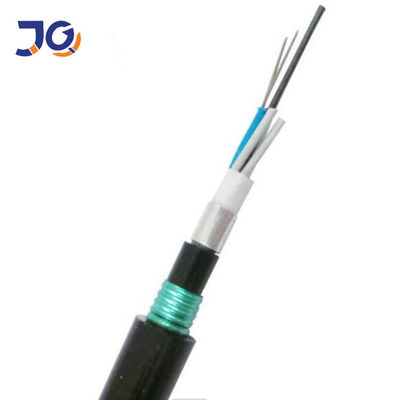

เส้นใย 250µm วางอยู่ในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูงหลอดบรรจุด้วยสารเติมกันน้ำลวดเหล็ก ซึ่งบางครั้งหุ้มด้วยพอลิเอทิลีน (PE) สำหรับสายเคเบิลที่มีจำนวนเส้นใยสูง จะอยู่ตรงกลางแกนในฐานะส่วนประกอบที่มีความแข็งแรงของโลหะท่อ (และสารตัวเติม) พันรอบชิ้นส่วนที่มีความแข็งแรงเป็นแกนสายเคเบิลทรงกลมขนาดกะทัดรัดใช้อะลูมิเนียมโพลีเอทิลีนลามิเนท (APL) รอบแกนสายเคเบิล ซึ่งเต็มไปด้วยสารอุดเพื่อป้องกันไม่ให้น้ำเข้าจากนั้นแกนสายเคเบิลจะหุ้มด้วยปลอกด้านใน PE บาง ๆหลังจากที่ PSP ถูกใส่ตามแนวยาวเหนือปลอกด้านใน สายเคเบิลจะเสร็จสมบูรณ์ด้วยปลอกหุ้มด้านนอกของ PE
คุณสมบัติ
ท่อหลวมความแข็งแรงสูงที่ทนต่อการไฮโดรไลซิส
สารประกอบไส้หลอดพิเศษให้การปกป้องไฟเบอร์ที่สำคัญ
ความต้านทานการกระแทกและความยืดหยุ่น
มีการใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำได้:
ลวดเหล็กที่ใช้เป็นส่วนประกอบความแข็งแรงส่วนกลาง
สารประกอบไส้หลอดหลวม
ไส้แกนสายเคเบิล 100%
แผ่นกั้นความชื้น APL
PSP เพิ่มการป้องกันความชื้น
วัสดุกั้นน้ำ
ขนาดของโครงสร้างสายเคเบิล
|
จำนวนไฟเบอร์ |
โครงสร้าง |
เส้นใยต่อหลอด |
เส้นผ่านศูนย์กลางท่อหลวม (มม.) |
CSM เส้นผ่านศูนย์กลาง/เส้นผ่านศูนย์กลางแผ่น (มม.) |
ความหนาที่กำหนดของเสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล/ ความสูง (มม.) |
น้ำหนักสาย (กก./กม.) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 140 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 140 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 140 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 140 |
| 24 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 140 |
| 36 | 1+5 | 12 | 1.9±0.1 | 1.6/1.6 | 1.6 | 11.5±0.2 | 140 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.6/1.6 | 1.6 | 12.2±0.2 | 145 |
| 60 | 1+5 | 12 | 1.95±0.1 | 1.6/1.6 | 1.6 | 12.2±0.2 | 150 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 12.2±0.2 | 160 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.4/3.2 | 1.6 | 13.8±0.2 | 180 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.0/5.7 | 1.6 | 16.7±0.3 | 245 |
ลักษณะทางแสง:
| ชนิดไฟเบอร์ | G.652D(9/125) |
| หลอดหลวม | PBT Loose Tube |
| การลดทอน@1310nm | ≤ 0.36 เดซิเบล/กม. |
| การลดทอน@1550nm | ≤ 0.22 เดซิเบล/กม. |
| ช่วงอุณหภูมิ | ขนส่ง/ใช้งาน -40~+60°C |
มาตรฐาน:
สายเคเบิล GYTA53 เป็นไปตามมาตรฐาน YD/T901-2001 เช่นเดียวกับ IEC60794-1
อุณหภูมิในการจัดเก็บ/ใช้งาน: -40 ℃ ถึง + 60 ℃
แอปพลิเคชั่น
ท่อร้อยสายใต้ดินแบบฝังโดยตรง
การบรรจุ

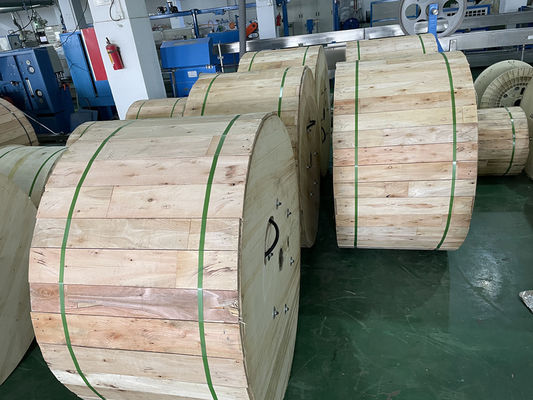

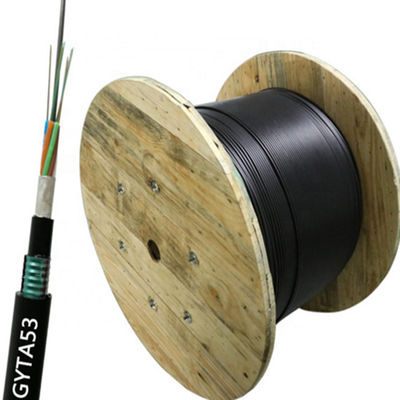

กลองไม้เหล็กหรือกลองไม้รมควัน,กลองไม้ธรรมดา
สามารถออกแบบขนาดถังได้ รายละเอียดจะคำนวณให้เหมาะสมกับตู้คอนเทนเนอร์
คำถามที่พบบ่อย
1. คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
เราเป็นผู้ผลิตที่มีประสบการณ์ 10 ปี เรามีความเชี่ยวชาญในการวิจัย พัฒนา และผลิตสายเคเบิลใยแก้วนำแสงโรงงานของเราตั้งอยู่ในเมืองกวางโจว ยินดีต้อนรับเข้าสู่เรา!
2.เกี่ยวกับคุณภาพ?
เราจะจัดส่งให้ก่อนทดสอบทุกเส้นใยเมื่อผลิตเสร็จ
หลังจากยืนยันราคา คุณสามารถขอรับตัวอย่างฟรีเพื่อตรวจสอบคุณภาพของเรา
3. คุณสามารถรับคำสั่งซื้อขนาดเล็กได้หรือไม่?
ใช่ มีคำสั่งซื้อขนาดเล็กเราสนับสนุนโครงการใหม่ของลูกค้า เนื่องจากเราทราบดีว่าธุรกิจมักมาจากคำสั่งซื้อขนาดเล็ก
4. เวลาในการจัดส่งของคุณคือเท่าไร?
โดยปกติประมาณ 3-7 วันทำการโดยส่วนใหญ่ขึ้นอยู่กับปริมาณการสั่งซื้อ
แต่โปรดมั่นใจได้ว่าเราจะจัดเตรียมสินค้าของคุณโดยเร็วที่สุดหลังจากการชำระเงินของคุณ
5. คุณสามารถรับบริการ OEM ได้หรือไม่?
ใช่ เรายินดีรับบริการ OEMเราสามารถพิมพ์โลโก้ของคุณลงบนผลิตภัณฑ์ได้ความคิดใด ๆ จากคุณมี
