สายไฟเบอร์ออปติก G652D กลางแจ้ง 2-144 แกน GYFTY
ลักษณะเฉพาะ
สมรรถนะทางกลและอุณหภูมิที่ดี
ท่อหลวมความแข็งแรงสูงที่ทนต่อการไฮโดรไลซิส
สารประกอบไส้หลอดพิเศษให้การปกป้องไฟเบอร์ที่สำคัญ
ความต้านทานการกระแทกและความยืดหยุ่น
เส้นผ่านศูนย์กลางขนาดเล็ก น้ำหนักเบา และการติดตั้งที่เป็นมิตร
ขนาดของโครงสร้างสายเคเบิล
|
จำนวนไฟเบอร์
|
โครงสร้าง
|
เส้นใยต่อหลอด
|
เส้นผ่านศูนย์กลางท่อหลวม (มม.)
|
CSM
เส้นผ่านศูนย์กลาง/เส้นผ่านศูนย์กลางแผ่น (มม.)
|
ความหนาที่กำหนดของเสื้อนอก
(มม.)
|
เส้นผ่านศูนย์กลางของสายเคเบิล/ ความสูง (มม.)
|
น้ำหนักสาย (กก./กม.)
|
| 4 |
1+5 |
4 |
1.8±0.1 |
1.4/1.4 |
1.6 |
8.6±0.2 |
60 |
| 6 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.6 |
8.6±0.2 |
60 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.6 |
8.6±0.2 |
60 |
| 12 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.6 |
8.6±0.2 |
60 |
| 24 |
1+5 |
6 |
1.85±0.3 |
1.4/1.4 |
1.6 |
8.8±0.2 |
65 |
| 36 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.0±0.2 |
65 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.0±0.2 |
65 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.5 |
75 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.6/3.2 |
1.6 |
11.0 |
103 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.2/6.4 |
1.8 |
13.8 |
160 |
คุณสมบัติของไฟเบอร์
คุณสมบัติของใยแก้วนำแสงโหมดเดียว (ITU-T Rec. G.652D)
| รายการ |
หน่วย |
ข้อมูลจำเพาะ |
| ประเภทไฟเบอร์ |
G.652D |
|
โหมดสนามเส้นผ่านศูนย์กลาง
|
1310nm |
มม |
9.2±0.4 |
| 1550nm |
มม |
10.4±0.8 |
| เส้นผ่านศูนย์กลางการหุ้ม |
มม |
125.0±1 |
| หุ้มไม่กลม |
% |
≤1.0 |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง |
มม |
≤0.5 |
| เส้นผ่านศูนย์กลางเคลือบ |
มม |
245±5 |
| การเคลือบไม่เป็นวงกลม |
% |
≤6.0 |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบ/หุ้ม |
มม |
≤12.0 |
| ความยาวคลื่นตัดสายเคเบิล |
นาโนเมตร |
≤1260 |
|
ค่าสัมประสิทธิ์การลดทอน
|
1310nm |
เดซิเบล/กม |
≤0.36 |
| 1550nm |
เดซิเบล/กม |
≤0.22 |
| ระดับความเครียดพิสูจน์ |
kpsi |
≥100 |
รัศมีการดัดของสายเคเบิล: 10x เส้นผ่านศูนย์กลางของสายเคเบิล (ระหว่างการใช้งาน)
20x เส้นผ่านศูนย์กลางของสายเคเบิล (ระหว่างการติดตั้ง)
ช่วงอุณหภูมิ
| ช่วงอุณหภูมิในการทำงาน |
-40℃ ถึง +70℃ |
| ช่วงอุณหภูมิการจัดเก็บ / ขนส่ง |
-40℃ ถึง +70℃ |
| ช่วงอุณหภูมิการติดตั้ง |
-40℃ ถึง +60℃ |
แอปพลิเคชัน:
โทรคมนาคมทางไกล LAN ในพื้นที่ไฟฟ้าแรงสูงหรือการเข้าถึงเครือข่ายโทรคมนาคม
โดยเฉพาะระบบส่งกำลังฟ้าผ่ามากเกินไปและการรบกวนทางแม่เหล็กไฟฟ้าสูง
วิธีการปูที่แนะนำ
พื้นที่ไฟฟ้าแรงสูง Aเอเรียล
ข้อดี:
1. การกระจายและการลดทอนต่ำ
2. การออกแบบที่เหมาะสม การควบคุมที่แม่นยำสำหรับความยาวส่วนเกินของเส้นใยและกระบวนการพันเกลียวที่แตกต่างกันทำให้สายเคเบิลมีกลไกที่ดีเยี่ยมและลักษณะสิ่งแวดล้อม
3. ความสามารถในการป้องกันแม่เหล็กไฟฟ้า
4. เส้นผ่านศูนย์กลางของสายขนาดเล็ก น้ำหนักเบา ติดตั้งง่าย

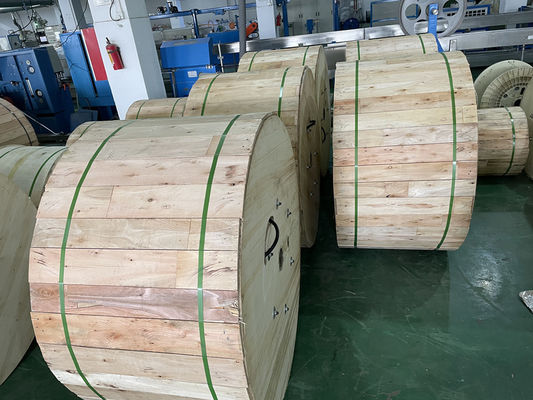

การบรรจุ
สายเคเบิลแต่ละเส้นจะต้องม้วนบนกลองไม้ที่รมควันซึ่งเหมาะสำหรับการขนส่งทางไกล
หุ้มด้วยแผ่นพลาสติกกันกระแทก
ปิดผนึกด้วยระแนงไม้ที่แข็งแรง
ปลายสายด้านในอย่างน้อย 1 กม. จะสงวนไว้สำหรับการทดสอบ
คำถามที่พบบ่อย
1. คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
เราเป็นผู้ผลิตที่มีประสบการณ์ 10 ปี เรามีความเชี่ยวชาญในการวิจัย พัฒนา และผลิตสายเคเบิลใยแก้วนำแสงโรงงานของเราตั้งอยู่ในเมืองกวางโจว ยินดีต้อนรับเข้าสู่เรา!
2.เกี่ยวกับคุณภาพ?
เราจะจัดส่งให้ก่อนทดสอบทุกเส้นใยเมื่อผลิตเสร็จ
3. คุณสามารถรับคำสั่งซื้อขนาดเล็กได้หรือไม่?
ใช่ มีคำสั่งซื้อขนาดเล็กเราสนับสนุนโครงการใหม่ของลูกค้า เนื่องจากเราทราบดีว่าธุรกิจมักมาจากคำสั่งซื้อขนาดเล็ก
4. เวลาในการจัดส่งของคุณคือเท่าไร?
โดยปกติประมาณ 3-7 วันทำการโดยส่วนใหญ่ขึ้นอยู่กับปริมาณการสั่งซื้อ
5. คุณสามารถรับบริการ OEM ได้หรือไม่?
ใช่ เรายินดีรับบริการ OEMเราสามารถพิมพ์โลโก้ของคุณลงบนผลิตภัณฑ์ได้ความคิดใด ๆ จากคุณมี
