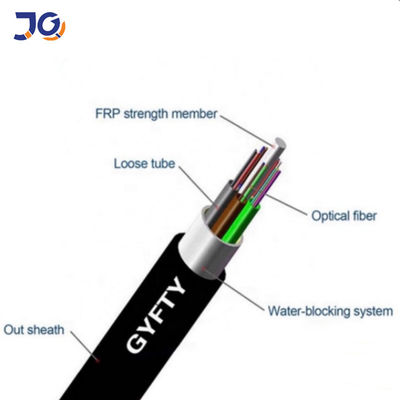

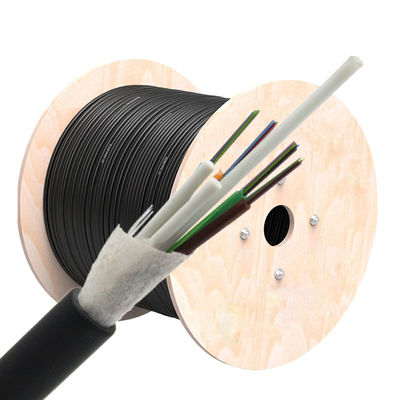

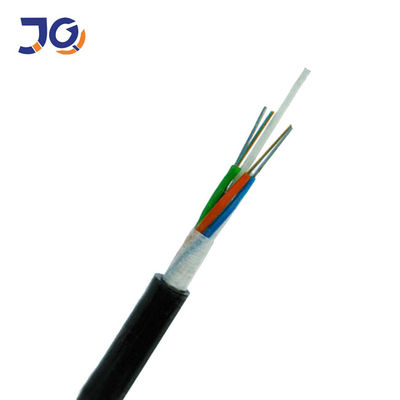

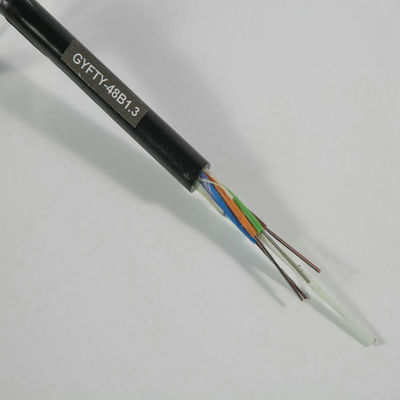

สารเติมแต่งพลาสติกเสริมแรงด้วยไฟเบอร์ (Fibre Reinforced Plastic หรือ FRP) ตั้งอยู่ที่ศูนย์กลางของแกนกลางในฐานะส่วนประกอบที่มีความแข็งแรงแบบอโลหะหลอด (และสารตัวเติม) พันรอบชิ้นส่วนที่มีความแข็งแรงเป็นแกนกลมขนาดกะทัดรัดหลังจากที่แกนสายเคเบิลเต็มไปด้วยไส้
สารประกอบเพื่อป้องกันน้ำเข้า สายเคเบิลหุ้มด้วยปลอก PE
|
จำนวนไฟเบอร์ |
โครงสร้าง |
เส้นใยต่อหลอด |
เส้นผ่านศูนย์กลางท่อหลวม (มม.) |
CSM เส้นผ่านศูนย์กลาง/เส้นผ่านศูนย์กลางแผ่น (มม.) |
ความหนาที่กำหนดของเสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล/ ความสูง (มม.) |
น้ำหนักสาย (กก./กม.) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1.6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 9.5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1.6 | 11.0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1.8 | 13.8 | 160 |
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| ประเภทไฟเบอร์ | G.652D | ||
|
โหมดสนามเส้นผ่านศูนย์กลาง |
1310nm | มม | 9.2±0.4 |
| 1550nm | มม | 10.4±0.8 | |
| เส้นผ่านศูนย์กลางการหุ้ม | มม | 125.0±1 | |
| หุ้มไม่กลม | % | £1.0 | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | มม | £0.5 | |
| เส้นผ่านศูนย์กลางเคลือบ | มม | 245±5 | |
| การเคลือบไม่เป็นวงกลม | % | £6.0 | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบ/หุ้ม | มม | £12.0 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | £1260 | |
|
ค่าสัมประสิทธิ์การลดทอน |
1310nm | เดซิเบล/กม | 0.36 ยูโร |
| 1550nm | เดซิเบล/กม | 0.22 ยูโร | |
| ระดับความเครียดพิสูจน์ | kpsi | ≥100 | |
ช่วงอุณหภูมิ
| ช่วงอุณหภูมิในการทำงาน | -40℃ ถึง +60℃ |
| ช่วงอุณหภูมิการจัดเก็บ / ขนส่ง | -50℃ ถึง +70℃ |
| ช่วงอุณหภูมิการติดตั้ง | -30℃ ถึง +50℃ |
แอปพลิเคชัน:
โทรคมนาคมทางไกล LAN ในพื้นที่ไฟฟ้าแรงสูงหรือการเข้าถึงเครือข่ายโทรคมนาคม
โดยเฉพาะระบบส่งกำลังพื้นที่ฟ้าร้องมากเกินไปและการรบกวนทางแม่เหล็กไฟฟ้าสูง
ข้อดี:
การกระจายและการลดทอนต่ำ
การออกแบบที่เหมาะสม การควบคุมที่แม่นยำสำหรับความยาวส่วนเกินของไฟเบอร์ และกระบวนการพันเกลียวที่ชัดเจนทำให้สายเคเบิลมีกลไกที่ดีเยี่ยมและ
ลักษณะสิ่งแวดล้อม
ความสามารถในการต่อต้านแม่เหล็กไฟฟ้า
เส้นผ่านศูนย์กลางของสายขนาดเล็ก น้ำหนักเบา ติดตั้งง่าย
การบรรจุ

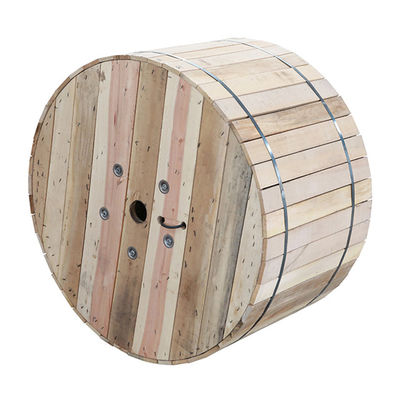

สายเคเบิลแต่ละเส้นจะต้องม้วนบนกลองไม้ที่รมควันซึ่งเหมาะสำหรับการขนส่งทางไกล
หุ้มด้วยแผ่นพลาสติกกันกระแทก
ปิดผนึกด้วยระแนงไม้ที่แข็งแรง
ปลายสายด้านในอย่างน้อย 1 ม. จะสงวนไว้สำหรับการทดสอบ
