โครงสร้างสายเคเบิลและพารามิเตอร์
| ไฟเบอร์ นับ |
ด้านนอก เส้นผ่านศูนย์กลาง |
ลวดเหล็ก เส้นผ่านศูนย์กลาง |
Min.รัศมีการดัด (ไดนามิก/สถิต) |
Max.Crushต้านทาน | น้ำหนัก (โดยประมาณ) |
| mm | mm | ดี | N/100mm² | กก./กม. | |
| 2,4,6,8 | 8.3 | 1.0 | 20/10 | 3000 | 66 |
| 10,12 | 9.0 | 1.0 | 20/10 | 3000 | 82 |
พารามิเตอร์ไฟเบอร์
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| ประเภทไฟเบอร์ | G.652D | ||
|
โหมดสนามเส้นผ่านศูนย์กลาง |
1310nm | mm | 9.2±0.4 |
| 1550nm | mm | 10.4±0.8 | |
| เส้นผ่านศูนย์กลางการหุ้ม | mm | 125.0±1 | |
| หุ้มไม่กลม | % | ≤1.0 | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | mm | ≤0.5 | |
| เส้นผ่านศูนย์กลางเคลือบ | mm | 245±5 | |
| การเคลือบไม่เป็นวงกลม | % | ≤6.0 | |
| ข้อผิดพลาดของศูนย์กลางการเคลือบ/หุ้ม | mm | ≤12.0 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | ≤1260 | |
|
ค่าสัมประสิทธิ์การลดทอน |
1310nm | เดซิเบล/กม | ≤0.36 |
| 1550nm | เดซิเบล/กม | ≤0.22 | |
| ระดับความเครียดพิสูจน์ | kpsi | ≥100 | |
รัศมีการดัดของสายเคเบิล: 10x เส้นผ่านศูนย์กลางของสายเคเบิล (คงที่)
เส้นผ่านศูนย์กลางของสายเคเบิล 20 x (ไดนามิก)
ช่วงอุณหภูมิการใช้งาน
| ช่วงอุณหภูมิในการทำงาน | -40℃ ถึง +60℃ |
| ช่วงอุณหภูมิการจัดเก็บ / ขนส่ง | -40℃ ถึง +60℃ |
| ช่วงอุณหภูมิการติดตั้ง | -20℃ ถึง +60℃ |

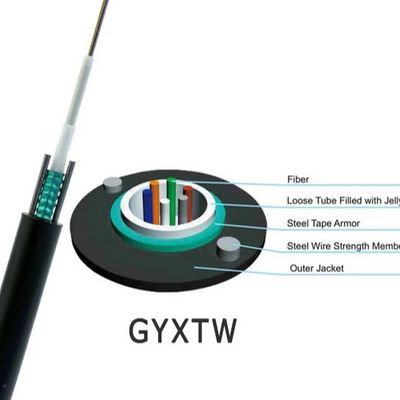

โครงสร้างสายเคเบิล
