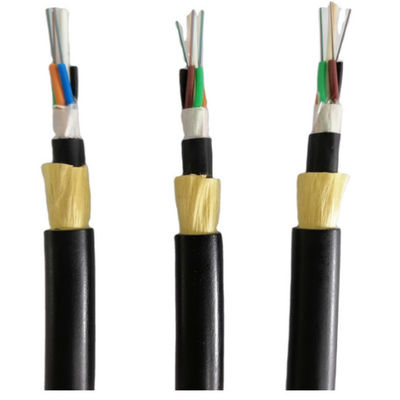

จำนวนไฟเบอร์ |

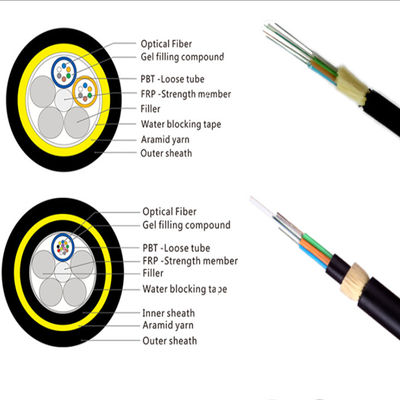

โครงสร้าง |
เส้นใยต่อหลอด |
เส้นผ่านศูนย์กลางท่อหลวม (มม.) |
CSM เส้นผ่านศูนย์กลาง/เส้นผ่านศูนย์กลางแผ่น (มม.) |
ความหนาที่กำหนดของเสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล/ ความสูง (มม.) |
น้ำหนักสาย (กก./กม.) |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.2 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.2 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1.6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.1±0.2 | 2.0/3.4 | 1.7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.1±0.2 | 3.0/6.2 | 1.7 | 14.5±0.5 | 175 |
คุณสมบัติของไฟเบอร์
คุณสมบัติของใยแก้วนำแสงโหมดเดียว (ITU-T Rec. G.652D)
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ชนิดไฟเบอร์ | สถานะโสด |
| วัสดุไฟเบอร์ | เจือซิลิกา |
| ค่าสัมประสิทธิ์การลดทอน @1310nm @1383nm @1550nm @1625nm |
≤0.36dB/กม. ≤0.32dB/กม. ≤0.22dB/กม. ≤0.30dB/km |
| จุดไม่ต่อเนื่อง | ≤0.05dB |
| ความยาวคลื่นตัดสายเคเบิล | ≤1260nm |
| ความยาวคลื่นศูนย์กระจาย | 1300~1324nm |
| ความชันการกระจายตัวเป็นศูนย์ | ≤0.093 ps/(nm².km) |
| การกระจายตัวของสี @1288~1339nm @1271~1360nm @1550nm @1625nm |
≤3.5 ps/(นาโนเมตร กม.) ≤5.3 ps/(นาโนเมตร กม.) ≤18 ps/(นาโนเมตร กม.) ≤22 ps/(นาโนเมตร กม.) |
| PMDQ (ค่าเฉลี่ยพื้นที่สี่เหลี่ยมจัตุรัส*) | ≤0.2 ps/km½ |
| โหมดสนามเส้นผ่านศูนย์กลาง @ 1310nm | 9.2±0.4um |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางของแกน/หุ้ม | ≤0.5um |
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0±0.7um |
| หุ้มไม่กลม | ≤1.0% |
| เส้นผ่านศูนย์กลางการเคลือบเบื้องต้น | 245±10um |
| ระดับการทดสอบการพิสูจน์ | 100 kpsi (=0.69 Gpa),1% |
| การพึ่งพาอุณหภูมิ | ≤0.1dB/กม. |
| ความต้านทานการบดอัดที่อนุญาต | 2200N/100mm |
ลักษณะของสายออปติก
รัศมีการดัดของสายเคเบิล: 10x เส้นผ่านศูนย์กลางของสายเคเบิล (ระหว่างการใช้งาน)
เส้นผ่านศูนย์กลางของสายเคเบิล 20 x (ระหว่างการติดตั้ง)
ช่วงอุณหภูมิ
| ช่วงอุณหภูมิในการทำงาน | -20℃ ถึง +60℃ |
| ช่วงอุณหภูมิการจัดเก็บ / ขนส่ง | -40℃ ถึง +60℃ |
| ช่วงอุณหภูมิการติดตั้ง | -20℃ ถึง +60℃ |
