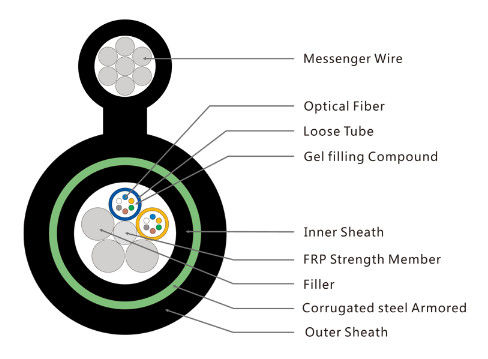

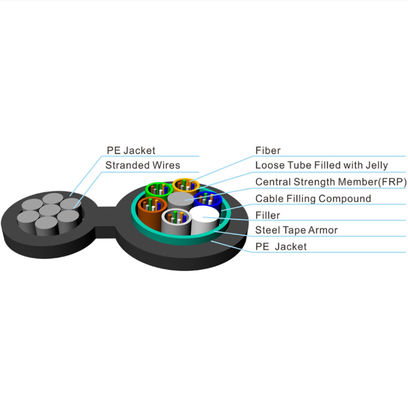

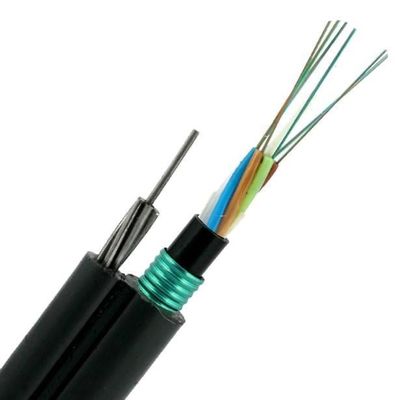

สายเคเบิลใยแก้วนำแสงแบบหุ้มเกราะเดี่ยวที่รองรับตัวเอง 24 แกนรูปทางอากาศ 8
คำอธิบาย
สายเคเบิลหุ้มเกราะแบบหลวมคู่รูปที่ 8 แบบหลวมทางอากาศได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งทางอากาศในขณะที่รวมแจ็คเก็ตตัวที่สองและเกราะโลหะเดี่ยวเมื่อต้องการการป้องกันทางกลเพิ่มเติมด้วยไฟเบอร์นับได้ถึง 288 และการออกแบบเกลียว SZ
คุณสมบัติ
โครงสร้างเติมเจลแบบท่อหลวมเพื่อการปกป้องไฟเบอร์ที่เหนือกว่า
เสื้อคู่และเกราะสองชั้นเพื่อป้องกันสายเคเบิลจากการโจมตีของหนูและความเสียหายทางกล
การออกแบบป้องกันรังสียูวีและความชื้นการออกแบบรูปที่ 8 รองรับตนเอง
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| โหมดสนามเส้นผ่านศูนย์กลาง | 1310nm | อืม | 9.2±0.4 |
| 1550nm | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 124.8±0.7 | |
| การหุ้มไม่หมุนเวียน | % | ≤0.7 | |
| Core-Cladding Concentricity Error | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 245±5 | |
| การเคลือบไม่หมุนเวียน | % | ≤6.0 | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิว-เคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | acc≤1260 | |
| การลดทอน(สูงสุด.) | 1310nm | เดซิเบล/กม | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
พารามิเตอร์ทางเทคนิค
| พิมพ์ | เศร้า |
| จำนวนไฟเบอร์ | 4-144cores |
| PBT เส้นผ่านศูนย์กลางท่อหลวม | 1.9mm |
| เส้นผ่านศูนย์กลางของสมาชิกศูนย์กลาง FRP | 1.5mm |
| ความหนาของปลอกด้านนอก/ความหนาของปลอกด้านใน | 1.7mm/1.0mm |
| สายเคเบิล OD mm | 11.5mmx18mm |
| ผู้สื่อสาร | ลวดเหล็กขนาด 7*1.0 มม. |
| วัสดุเสื้อชั้นใน | MDPE |
| เสื้อแจ็คเก็ต | HDPE |
| น้ำหนักสายเคเบิล กก./กม. | 220KG/KM |
| ช่วงอุณหภูมิในการทำงาน | -40 ℃ ถึง + 70 ℃ |
| ช่วงอุณหภูมิการติดตั้ง | -40 ℃ ถึง + 70 ℃ |
| ช่วงอุณหภูมิการขนส่งและการเก็บรักษา | -40 ℃ ถึง + 70 ℃ |
| โหลดแรงดึงที่อนุญาต (N) | ระยะสั้น:1000 |
| ระยะยาว:3000 | |
| ต้านทานการกระแทก | ระยะสั้น :3000 N/100mm |
| ระยะยาว:1000N/100mm | |
| รัศมีการดัดติดตั้งขั้นต่ำ | 20 x OD |
| รัศมีการดัดงอน้อยที่สุด | 10 x OD |

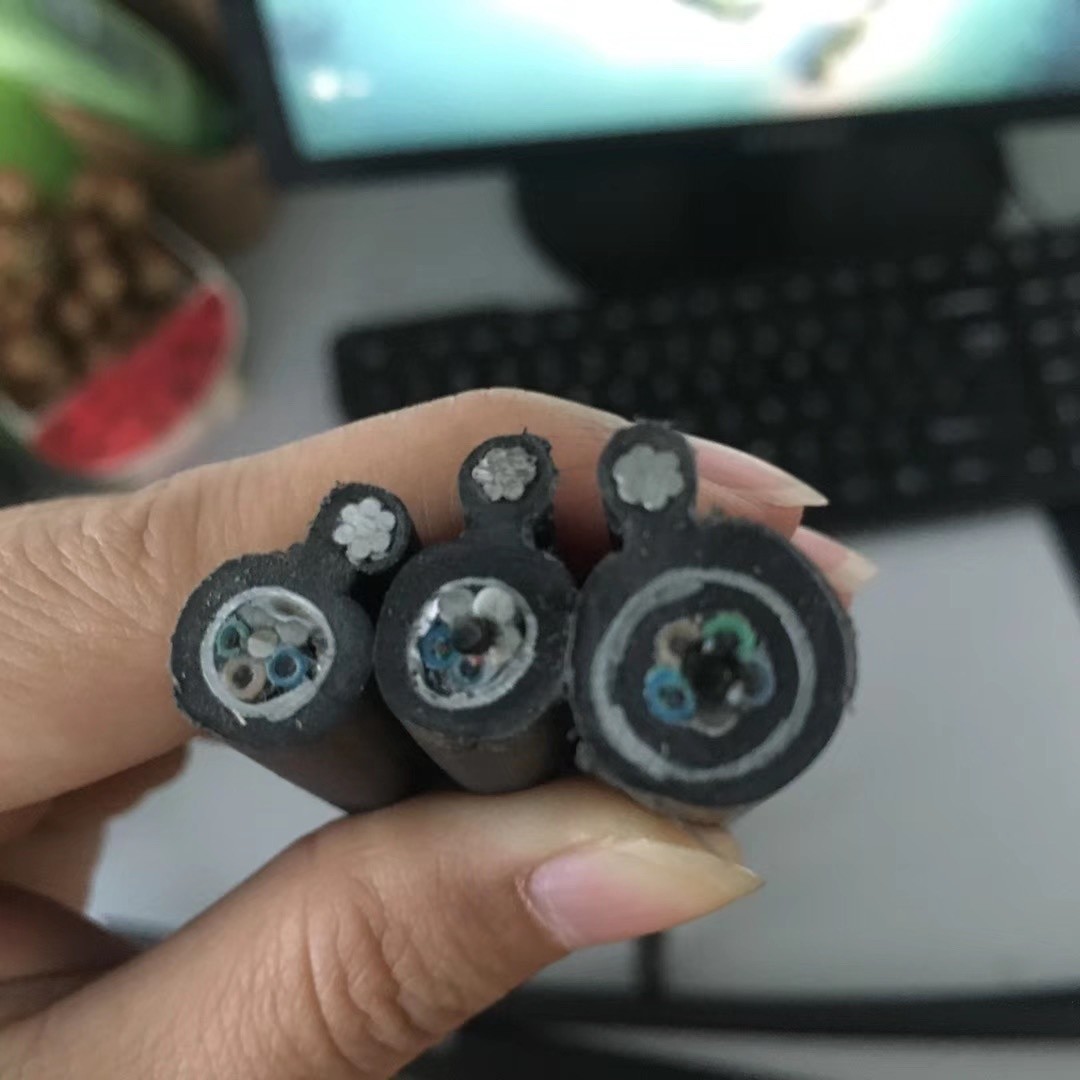

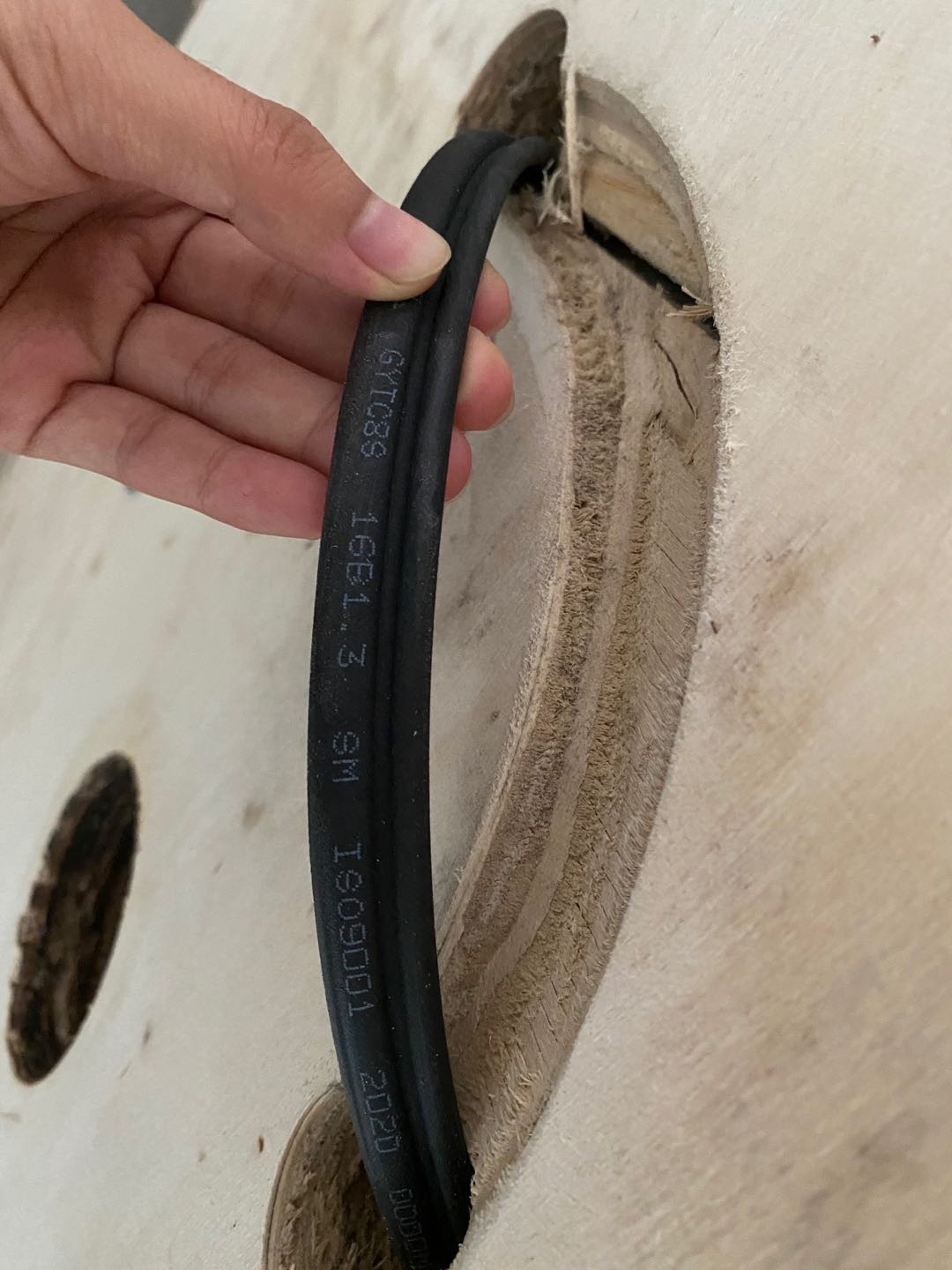

ตัวอย่างรูปภาพ
