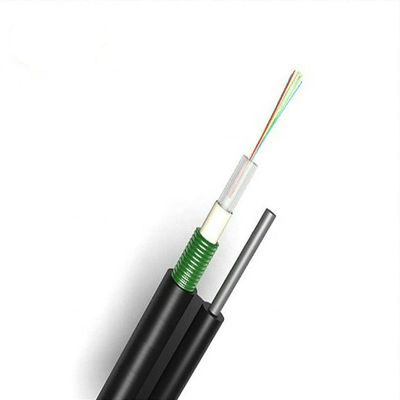

สายเคเบิลใยแก้วนำแสงกลางแจ้ง Gyxtc8s ที่รองรับตัวเอง
การออกแบบสายเคเบิล
| ขนาดและคุณสมบัติ | |||
| คุณสมบัติทั่วไป | หน่วย | ค่าที่กำหนด | |
| จำนวนไฟเบอร์ (G.652D) | พีซี | มากถึง 12 | |
| แม็กซ์จำนวนหลอดหลวม | พีซี | 1 | |
| ไฟเบอร์ No. ต่อหลอด | พีซี | 12 | |
| หลอดหลวม | วัสดุ | PBT | |
| เส้นผ่านศูนย์กลางของสายเคเบิล | mm | 5.0*7.4 | |
| Menssenger Wire | วัสดุ | ลวดเหล็ก | |
| ปลอก PE ด้านนอก | เส้นผ่านศูนย์กลาง | mm | 2.0 |
| วัสดุ | MDPE | ||
| แม็กซ์แรงดึงที่อนุญาต | นู๋ | 1,000/3000 | |
| หุ้มเกราะ | วัสดุ | เทปเหล็กลูกฟูก | |
| ต้านทานการกระแทก | N/100mm | 1000/1500 | |
คุณสมบัติ
--- ลวดเหล็กที่ใช้เป็นสมาชิกกำลังกลาง
---สารเติมหลอดหลวม
--- ไส้แกนสายเคเบิล 100%
---PSP เพิ่มการป้องกันความชื้น
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| โหมดสนามเส้นผ่านศูนย์กลาง | 1310nm | อืม | 9.2±0.4 |
| 1550nm | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 124.8±0.7 | |
| การหุ้มไม่หมุนเวียน | % | ≤0.7 | |
| Core-Cladding Concentricity Error | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 245±5 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤6.0 | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิว-เคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | acc≤1260 | |
| การลดทอน(สูงสุด.) | 1310nm | เดซิเบล/กม | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |

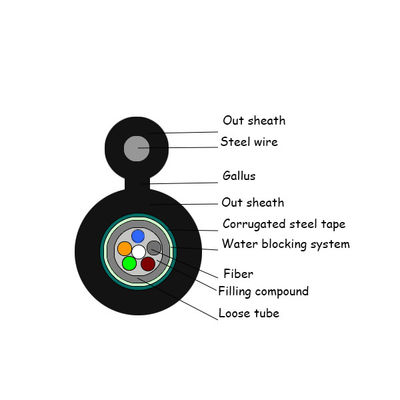

โครงสร้างสายเคเบิล
บรรจุุภัณฑ์
1-5 กม./ กลองไม้
