สำหรับ 12 สายเคเบิลกลางท่อ 12 สายเคเบิลใยแก้วนำแสงแกนหลัก GYXTC8S GYXTC8Y
ไฟเบอร์:
2-24 เส้นใย
เจลเติมหลอดหลวม
เกราะ:
ลวดเหล็ก
เสื้อนอก:
โพลีเอทิลีนที่ทนต่อรังสียูวีและความชื้น (PE)
คุณสมบัติ
โครงสร้างเติมเจลแบบท่อหลวมเพื่อการปกป้องไฟเบอร์ที่เหนือกว่า
การออกแบบป้องกันรังสียูวีและความชื้น
การออกแบบรูปที่ 8 รองรับตนเอง
ลักษณะทางแสง
| รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G652D | |||
| โหมดสนามเส้นผ่านศูนย์กลาง | 1310nm | อืม | 9.2±0.4 |
| 1550nm | อืม | 10.4±0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 124.8±0.7 | |
| การหุ้มไม่หมุนเวียน | % | ≤0.7 | |
| Core-Cladding Concentricity Error | อืม | ≤0.5 | |
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 245±5 | |
| การเคลือบไม่หมุนเวียน | % | ≤6.0 | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิว-เคลือบ | อืม | ≤12 | |
| ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | acc≤1260 | |
| การลดทอน(สูงสุด.) | 1310nm | เดซิเบล/กม. | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
พารามิเตอร์ทางเทคนิค
| ไฟเบอร์ นับ |
เคเบิ้ล เส้นผ่านศูนย์กลาง (มม.) |
น้ำหนักสายเคเบิล กก./กม.) |
แรงดึง ยาว/สั้น เทอม (N) |
ต้านทานการบดขยี้ ยาว/สั้น ระยะ (N/100mm) |
ดัด รัศมีคงที่/ไดนามิก |
| 2~12 | 7.0mm*14.5(+/-0.2mm) | 105 | 4000/5000 | 1000/3000 | 10D/20D |
| 14~24 | 7.0mm*14.5(+/-0.2mm) | 115 | 4000/5000 | 1000/3000 | 10D/20D |

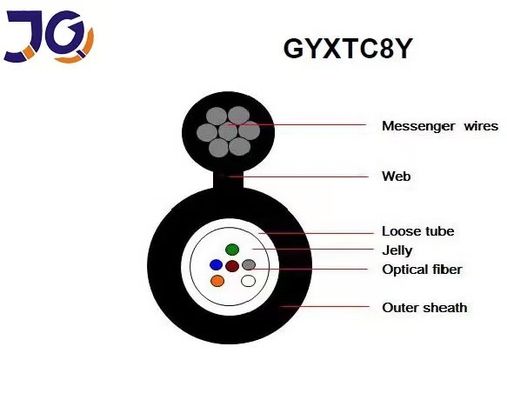

การแสดงภาพ
การบรรจุ &จัดส่ง
รายละเอียดบรรจุภัณฑ์:
1 กม./ 2 กม./3 กม./4 กม./5 กม. ต่อไม้กลอง
การส่งสินค้า:
ทางทะเล / ทางอากาศหรือจัดส่งด่วนขึ้นอยู่กับปริมาณการสั่งซื้อ
เวลานำ:
| ปริมาณ (กม.) | 1-300 | สูงกว่า 300 |
| เวลาที่เร็วที่สุด (วัน) | 5-7 | ต่อรองได้ |
