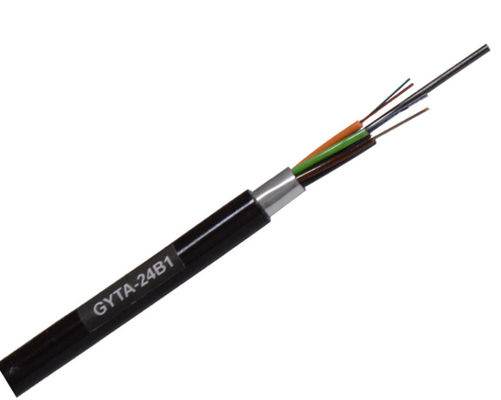

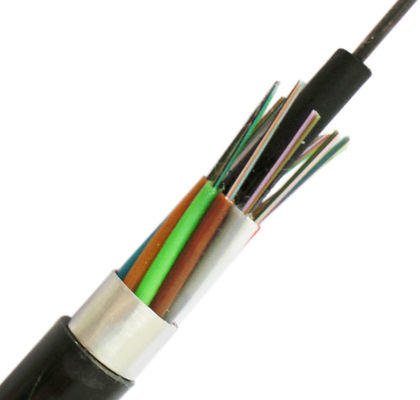

ใยแก้วนำแสง 250m ท่อหลวมทำจากพลาสติกโมดูลัสสูงซึ่งเต็มไปด้วยสารประกอบกันน้ำตรงกลางของแกนสายเคเบิลเป็นแกนเสริมโลหะ Tubes (และฟิลเลอร์) จะพันรอบส่วนความแข็งแรงเข้ากับแกนสายขนาดกะทัดรัดและกลมซึ่งเต็มไปด้วยสารกันซึมเพื่อป้องกันไม่ให้น้ำเข้าเทปอลูมิเนียมเคลือบพลาสติก (APL) ถูกพันตามยาวและอัดเข้าไปในปลอกโพลีเอทิลีนเพื่อสร้างสายเคเบิล
ลักษณะเฉพาะ:
1. การควบคุมความยาวส่วนเกินของใยแก้วนำแสงอย่างแม่นยำช่วยให้มั่นใจได้ว่าสายเคเบิลออปติคอลมีคุณสมบัติแรงดึงและลักษณะอุณหภูมิ
2. วัสดุท่อหลวมเองมีความต้านทานน้ำได้ดีและมีความแข็งแรงสูงท่อเต็มไปด้วยจาระบีพิเศษเพื่อให้การป้องกันที่สำคัญสำหรับใยแก้วนำแสงทนต่อแรงกดและความยืดหยุ่นได้ดี
3. ปลอก PE มีความต้านทานต่อรังสีอัลตราไวโอเลตและความต้านทานต่อการแตกร้าวจากความเครียดจากสิ่งแวดล้อมได้ดี
4. ใช้มาตรการต่อไปนี้เพื่อให้แน่ใจถึงประสิทธิภาพการกันน้ำของสายเคเบิลออปติคอล:
ก) การเสริมแรงศูนย์ลวดเหล็กเดี่ยว
b) เติมท่อหลวมด้วยเส้นใยพิเศษ
c) บรรจุแกนสายเคเบิล 100%;
d) เทปอลูมิเนียมเคลือบพลาสติกสองด้านของ GYTA (APL) ช่วยเพิ่มความต้านทานต่อความชื้นของสายเคเบิลออปติคอล
e) วัสดุปิดกั้นน้ำที่ดีช่วยป้องกันการซึมของน้ำตามยาวของสายเคเบิลออปติคอล
ลักษณะทางแสง:
|
G.652
|
ช. 655
|
50 / 125μm
|
62.5 / 125 ไมครอน
|
||
|
การลดทอน
(+ 20 ℃) |
'@ 850 นาโนเมตร
|
≤3.0เดซิเบล / กม
|
≤3.0เดซิเบล / กม
|
||
|
'@ 1300 นาโนเมตร
|
≤1.0เดซิเบล / กม
|
≤1.0เดซิเบล / กม
|
|||
|
'@ 1310 นาโนเมตร
|
≤0.36เดซิเบล / กม
|
≤0.40เดซิเบล / กม
|
|||
|
'@ 1550 นาโนเมตร
|
≤0.22เดซิเบล / กม
|
≤0.23เดซิเบล / กม
|
|||
|
แบนด์วิดท์
(คลาส A) |
'@ 850 นาโนเมตร
|
≥500 MHz ·กม
|
≥200 MHz ·กม
|
||
|
'@ 1300 นาโนเมตร
|
≥ 1,000 MHz ·กม
|
≥600 MHz ·กม
|
|||
|
รูรับแสงตัวเลข
|
0.200 ± 0.015 เอ็นเอ
|
0.275 ± 0.015 เอ็นเอ
|
|||
|
ความยาวคลื่นตัดสายเคเบิลλcc
|
≤1260นาโนเมตร
|
≤1480นาโนเมตร
|
|||
| ความต้านแรงดึง | ระยะยาว (N) | 1,000 |
| ระยะสั้น (N) | 3000 | |
| ความต้านทานการบด | ระยะยาว (N) | 1,000 |
| ระยะสั้น (N) | 3000 | |
| รัศมีการดัด | คงที่ (มม.) | 10 ด |
| ไดนามิก (มม.) | 20D |
