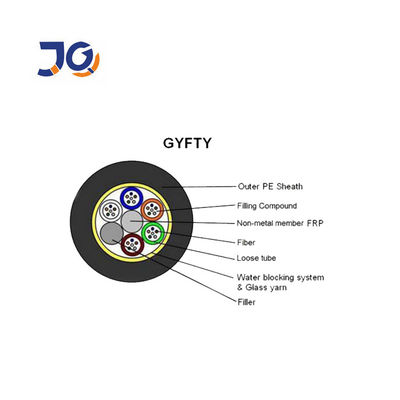

เส้นใย 250µm วางอยู่ในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูงท่อเต็มไปด้วยสารเติมน้ำที่ทนต่อน้ำพลาสติกเสริมแรงด้วยไฟเบอร์ (FRP) ตั้งอยู่ตรงกลางแกนกลางเป็นชิ้นส่วนความแข็งแรงที่ไม่ใช่โลหะท่อ (และฟิลเลอร์) ติดอยู่รอบ ๆ ส่วนความแข็งแรงเป็นแกนขนาดกะทัดรัดและเป็นวงกลมหลังจากที่แกนสายเคเบิลเต็มไปด้วยสารเติมเพื่อป้องกันไม่ให้น้ำเข้าสายเคเบิลจะเสร็จสมบูรณ์ด้วยปลอก PE
คุณสมบัติของใยแก้วนำแสงโหมดเดียว (ITU-T Rec. G.652D)
| สิ่งของ | ข้อมูลจำเพาะ |
| ประเภทไฟเบอร์ | สถานะโสด |
| วัสดุไฟเบอร์ | ซิลิกาเจือ |
| ค่าสัมประสิทธิ์การลดทอน @ 1310 นาโนเมตร @ 1383 นาโนเมตร @ 1550 นาโนเมตร @ 1625 นาโนเมตร |
≤ 0.36 เดซิเบล / กม ≤0.32เดซิเบล / กม ≤0.22เดซิเบล / กม ≤0.30เดซิเบล / กม |
| ชี้ความไม่ต่อเนื่อง | ≤ 0.05 เดซิเบล |
| ความยาวคลื่นตัดสายเคเบิล | ≤ 1260 นาโนเมตร |
| ความยาวคลื่นที่ไม่มีการกระจายตัวเป็นศูนย์ | 1300 ~ 1324 นาโนเมตร |
| ความลาดชันเป็นศูนย์ | ≤0.093 ps / (นาโนเมตร².km) |
| การกระจายตัวของสี @ 1288 ~ 1339 นาโนเมตร @ 1271 ~ 1360 นาโนเมตร @ 1550 นาโนเมตร @ 1625 นาโนเมตร |
≤3.5 ps / (นาโนเมตรกม.) ≤5.3 ps / (นาโนเมตรกม.) ≤18 ps / (นาโนเมตรกม.) ≤22 ps / (นาโนเมตรกม.) |
| PMD | ≤0.2 ps / กม |
| เส้นผ่านศูนย์กลางสนามโหมดที่ 1310 นาโนเมตร | 9.2 ± 0.4 หนอ |
| ข้อผิดพลาด Core / Clad Concentricity | ≤0.5มม |
| เส้นผ่าศูนย์กลางกาบ | 125.0 ± 0.7 มม |
| การหุ้มไม่เป็นวงกลม | ≤1.0% |
| เส้นผ่านศูนย์กลางการเคลือบหลัก | 245 ± 10 หนอ |
| ระดับการทดสอบหลักฐาน | 100 kpsi (= 0.69 Gpa), 1% |
| การพึ่งพาอุณหภูมิ 0 ℃ ~ + 70 ℃ @ 1310 และ 1550 นาโนเมตร |
≤ 0.1 dB / กม |
| ช่วงอุณหภูมิในการทำงาน | -40 ℃ถึง + 60 ℃ |
| ช่วงอุณหภูมิการจัดเก็บ / ขนส่ง | -50 ℃ถึง + 70 ℃ |
| ช่วงอุณหภูมิในการติดตั้ง | -30 ℃ถึง + 50 ℃ |
