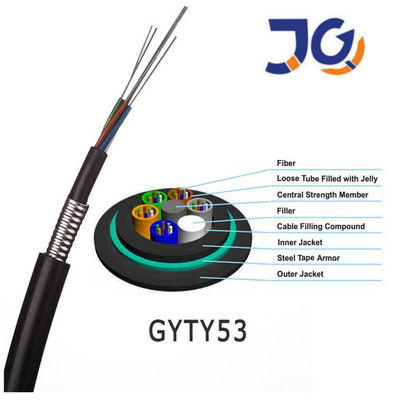

NSสายเคเบิลใยแก้วนำแสงฝังโดยตรงใต้ดิน GYFTY53 ได้รับการออกแบบมาเพื่อให้จำนวนไฟเบอร์สูงพร้อมความยืดหยุ่นและความเก่งกาจที่จำเป็นสำหรับการติดตั้งที่มีความต้องการมากที่สุดในปัจจุบันรวมถึงการฝังโดยตรงด้วยไฟเบอร์นับได้ถึง 288 และการออกแบบเกลียว SZ
· สมรรถนะทางกลและอุณหภูมิที่ดี
· ท่อลูส์ความแข็งแรงสูงที่ทนต่อการไฮโดรไลซิส
· สารเติมแต่งหลอดพิเศษให้การปกป้องไฟเบอร์ที่สำคัญ
· ความต้านทานการบดขยี้และความยืดหยุ่น
· ใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำได้:
- ลวดเหล็กที่ใช้เป็นส่วนประกอบความแข็งแรงส่วนกลาง
- สารประกอบไส้หลอดหลวม
- บรรจุแกนสายเคเบิล 100%- แผงกั้นความชื้น APL
- PSP เสริมวัสดุกันความชื้น Water-blockingสายเคเบิล GYTY53 เป็นไปตามมาตรฐาน YD/T 901-2001 เช่นเดียวกับ IEC 60794
-40℃ ถึง +70℃
แอปพลิเคชัน
ฝังศพใต้ดินโดยตรง
ประสิทธิภาพของสายเคเบิล
| รายการ | พารามิเตอร์ | |
|
หลอดหลวม |
วัสดุ | PBT |
| สี | แสดงสีทั้งหมด | |
| ผู้ที่ใส่ | วัสดุ | วิชาพลศึกษา |
| สี | สีดำ | |
| CSM | วัสดุ | ลวดเหล็ก |
| เสื้อชั้นใน | วัสดุ | MDPE |
| สี | สีดำ | |
| หุ้มเกราะชั้นนอก | วัสดุ | แถบเหล็กเคลือบพลาสติก |
| เสื้อนอก | วัสดุ | MDPE |
| สี | สีดำ | |
| นาที.รัศมีการดัด | คงที่ | เส้นผ่านศูนย์กลางของสายเคเบิล 12.5 เท่า |
| พลวัต | เส้นผ่านศูนย์กลางของสายเคเบิล 25 เท่า | |
|
ดัดซ้ำ |
โหลด: 150N จำนวนรอบ: 30 ไม่มีการลดทอนเพิ่มเติมที่เห็นได้ชัด ไม่มีไฟเบอร์แตก และไม่มีความเสียหายของสายเคเบิล |
|
| ประสิทธิภาพแรงดึง | ในระยะสั้น | 1500N |
| บดขยี้ | ในระยะสั้น | 3000N/100mm |
| แรงบิด | โหลด:150N;จำนวนรอบ:10;มุมบิด: ±180° ไม่มีการลดทอนเพิ่มเติมอย่างเห็นได้ชัด ไม่มีไฟเบอร์ขาด และไม่มีความเสียหายของสายเคเบิล | |
ขนาดของโครงสร้างสายเคเบิล
|
จำนวนไฟเบอร์ |
โครงสร้าง | เส้นใยต่อหลอด |
เส้นผ่านศูนย์กลางท่อหลวม (มม.) |
เส้นผ่านศูนย์กลาง/เส้นผ่านศูนย์กลางของแผ่นรอง (มม.) |
ความหนาของ เสื้อชั้นใน (มม.) |
ความหนาของ เสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) |
น้ำหนักสายเคเบิล (กก./กม.) |
| 12 | 1+6 | 6 | 1.8 ±0.1 | 2.2 /2.2 | 0.9±0.1 | 1.6±0.1 | 12.4 ±0.5 | 138 |
| 24 | 1+6 | 6 | 1.8 ±0.1 | 2.2 /2.2 | 0.9±0.1 | 1.6±0.1 | 12.4 ±0.5 | 140 |
| 48 | 1+6 | 12 | 2.0±0.1 | 2.3 /2.3 | 0.9±0.1 | 1.6±0.1 | 12.9 ±0.5 | 152 |
| 96 | 1+8 | 12 | 2.0±0.1 | 2.6/3.5 | 0.9±0.1 | 1.6±0.1 | 14.1 ±0.5 | 182 |
| 144 | 1+12 | 12 | 2.0±0.1 | 3.0 /6.3 | 0.9±0.1 | 1.6±0.1 | 16.9 ±0.5 |
256 |
