สายเคเบิลใยแก้วนำแสงกลางแจ้ง 36 แกนพันเกลียวหลวมเทปเหล็กหุ้มเกราะ GYTA
ชื่อผู้ติดต่อ : Philip
หมายเลขโทรศัพท์ : +8613422342788
วอทส์แอพพ์ : +8613422342788
จำนวนสั่งซื้อขั้นต่ำ : | 1 กิโลเมตร | รายละเอียดการบรรจุ : | กลองไม้ |
---|---|---|---|
เวลาการส่งมอบ : | 5-8 วันทำงาน | เงื่อนไขการชำระเงิน : | L / C, T / T, Wester N Union |
สามารถในการผลิต : | 30 กม. ต่อวัน |
สถานที่กำเนิด: | กว่างโจว, จีน | ชื่อแบรนด์: | JQ/OEM |
---|---|---|---|
ได้รับการรับรอง: | ISO9001 ROHS CE-EMC FCC SDOC |
ข้อมูลรายละเอียด |
|||
หมายเลขรุ่น: | GYFTY | จำนวนเส้นใย: | 12-144 คอร์ |
---|---|---|---|
ประเภทเส้นใย: | โหมดเดี่ยว G652D | แจ็คเก็ต: | วิชาพลศึกษา |
สี: | สีดำ | ชื่อผลิตภัณฑ์: | สายเคเบิลใยแก้วนำแสงกลางแจ้ง |
ความยาว: | 2 กม. หรือความยาวที่กำหนดเอง | โครงสร้าง: | หลอดหลวม |
การติดตั้ง: | ทางอากาศ / ท่อ | จำนวนตัวนำไฟฟ้า: | ≥ 10 |
แสงสูง: | Outdoor Duct gyfty cable,144 Core gyfty fiber optic cable,gyfty aerial fiber optic cable |
รายละเอียดสินค้า

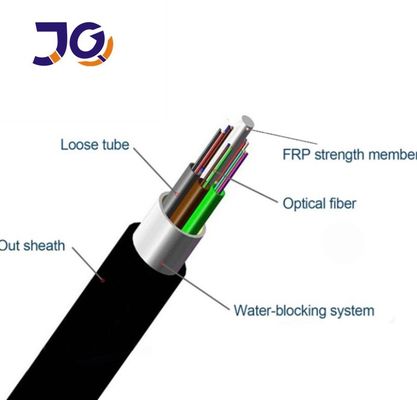

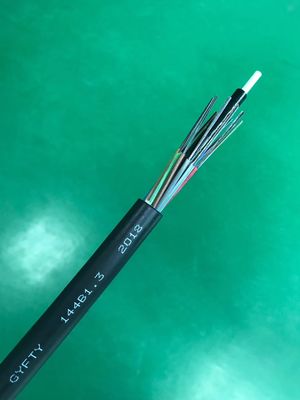

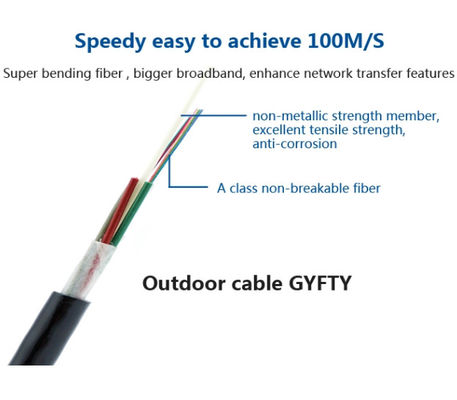

โรงงาน Jiqian OEM 12/24/48/96/144 Core GYFTY สายไฟเบอร์ออปติกกลางแจ้ง / ทางอากาศ
รายการ | หน่วย | ข้อมูลจำเพาะ | |
ประเภทไฟเบอร์ | G.652D | ||
โหมดสนามเส้นผ่านศูนย์กลาง | 1310nm | mm | 9.2±0.4 |
1550nm | mm | 10.4±0.8 | |
เส้นผ่านศูนย์กลางหุ้ม | mm | 125.0±1 | |
การหุ้มที่ไม่เป็นวงกลม | % | £1.0 | |
ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | mm | £0.5 | |
เส้นผ่านศูนย์กลางเคลือบ | mm | 245±5 | |
การเคลือบไม่เป็นวงกลม | % | £6.0 | |
ข้อผิดพลาดของศูนย์กลางการเคลือบ/หุ้ม | mm | £12.0 | |
ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | £1260 | |
ค่าสัมประสิทธิ์การลดทอน | 1310nm | เดซิเบล/กม. | 0.36 ยูโร |
1550nm | เดซิเบล/กม. | 0.22 ยูโร | |
ระดับความเครียดพิสูจน์ | kpsi | ≥100 |

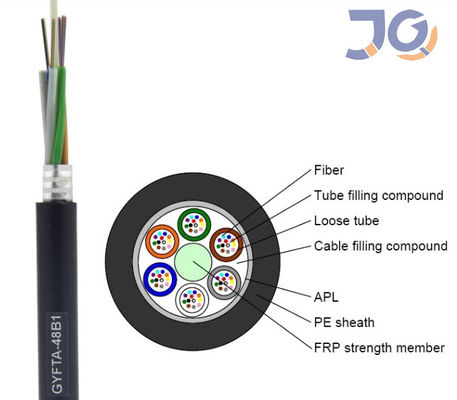

ขนาดของโครงสร้างสายเคเบิล
จำนวนไฟเบอร์ | โครงสร้าง | เส้นใยต่อหลอด |
เส้นผ่านศูนย์กลางท่อหลวม (มม.) |
เส้นผ่านศูนย์กลาง CSM/เส้นผ่านศูนย์กลางของแผ่นรอง (มม.) |
ความหนาที่กำหนดของเสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล/ ส่วนสูง (มม.) |
น้ำหนักสายเคเบิล (กก./กม.) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 8.8±0.2 | 62 |
6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.8±0.2 | 62 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.8±0.2 | 62 |
12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0±0.2 | 65 |
24 | 1+5 | 6 | 1.9±0.3 | 1.4/1.4 | 1.6 | 9.2±0.2 | 68 |
36 | 1+6 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.2±0.2 | 68 |
48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.2±0.2 | 68 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.6 | 80 |
96 | 1+8 | 12 | 2.2±0.1 | 2.2/3.5 | 1.6 | 12.0 | 103 |
144 | 1+12 | 12 | 2.2±0.1 | 2.2/6.4 | 1.8 | 15.0 | 180 |
ลักษณะทางกลและสิ่งแวดล้อม
รายการ | หน่วย | ข้อมูลจำเพาะ |
ความตึงเครียด (ระยะยาว) | NS | 600 |
ความตึงเครียด(ระยะสั้น) | NS | 1500 |
ครัช(ระยะยาว) | N/10cm | 1000 |
ครัช(ระยะสั้น) | N/10cm | 3000 |
นาที.รัศมีโค้ง (ไดนามิก) | mm | 20D |
Min.Bend Radius (คงที่) | mm | 10D |
อุณหภูมิการติดตั้ง | ℃ | -40~+60 |
อุณหภูมิในการทำงาน | ℃ | -40~+70 |
อุณหภูมิในการจัดเก็บ | ℃ | -40~+70 |
ดัดซ้ำ | โหลด: 250N จำนวนรอบ: 30 ไม่มีการลดทอนเพิ่มเติมที่ชัดเจน ไม่มีไฟเบอร์แตก และไม่มีความเสียหายของสายเคเบิล | |
แรงบิด | โหลด:250N;จำนวนรอบ:10;มุมบิด: ±90° ไม่มีการลดทอนเพิ่มเติมอย่างเห็นได้ชัด ไม่มีไฟเบอร์ขาด และไม่มีความเสียหายของสายเคเบิล | |
ผลกระทบ | แรงกระแทก: 450g×1m;รัศมีของหัวค้อน: 12.5 มม.;จำนวนการกระแทก: 5 ไม่มีการลดทอนเพิ่มเติมที่ชัดเจน ไม่แตกหักของไฟเบอร์ และไม่มีความเสียหายของสายเคเบิล |
