สายเคเบิลใยแก้วนำแสงขนาดเล็ก ADSS 6 Core 12 Core ASU G652D
ชื่อผู้ติดต่อ : Philip
หมายเลขโทรศัพท์ : +8613422342788
วอทส์แอพพ์ : +8613422342788
จำนวนสั่งซื้อขั้นต่ำ : | 1 กิโลเมตร | รายละเอียดการบรรจุ : | 1/2/3/4/5 กม. ในถังไม้ใบเดียว |
---|---|---|---|
เวลาการส่งมอบ : | 3-5dyas | เงื่อนไขการชำระเงิน : | L / C, T / T, Wester N Union |
สามารถในการผลิต : | 200 กม. ต่อวัน |
สถานที่กำเนิด: | มณฑลกวางตุ้งประเทศจีน | ชื่อแบรนด์: | JQ/OEM |
---|---|---|---|
ได้รับการรับรอง: | ISO9001/CE/ROHS/FCC | หมายเลขรุ่น: | GYXTW-2B1 4B1 6B1 8B1 12B1 |
ข้อมูลรายละเอียด |
|||
วัสดุแจ็คเก็ต: | PE, HDPE, MDPE, LSZH | เส้นผ่านศูนย์กลางภายนอก: | 8.0 มม. / 6.0 มม. / 7.0 มม. / 9.0 มม |
---|---|---|---|
ลวดเหล็ก: | 1.0 มม. / 0.7 มม | สี: | สีดำ |
ประเภทเส้นใย: | โหมดเดี่ยว G652D | จำนวนเส้นใย: | 2/4/6/8/12/24 คอร์ |
โครงสร้าง: | Unitube | สมาชิกที่แข็งแกร่ง: | ลวดเหล็กสองเส้น |
การติดตั้ง: | อากาศ & ท่อ | ชื่อผลิตภัณฑ์: | สายไฟเบอร์ออปติกกลางแจ้งแบบท่อหลวมกลาง |
ไฟเบอร์ยี่ห้อ: | Corning / YOFC หรือ customerized | คำสำคัญ: | สายไฟเบอร์ |
แสงสูง: | สายไฟเบอร์ออปติกแบบมัลติคอร์,สายไฟเบอร์ออปติก GYXTW,สายไฟเบอร์ออปติก HDPEPE |
รายละเอียดสินค้า
GYXTW สเปค

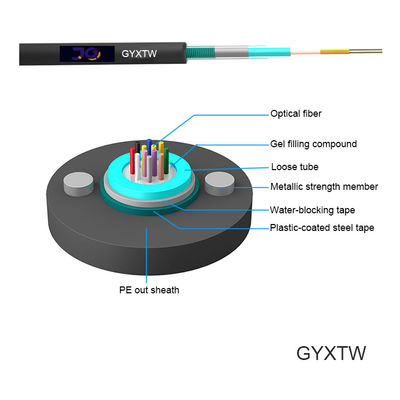

ภาพตัดขวางของสายเคเบิล
พารามิเตอร์ไฟเบอร์
รายการ | หน่วย | ข้อมูลจำเพาะ | |
ประเภทไฟเบอร์ | G.652D | ||
โหมดสนามเส้นผ่านศูนย์กลาง | 1310nm | mm | 9.2±0.4 |
1550nm | mm | 10.4±0.8 | |
เส้นผ่านศูนย์กลางหุ้ม | mm | 125.0±1 | |
การหุ้มที่ไม่เป็นวงกลม | % | £1.0 | |
ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | mm | £0.5 | |
เส้นผ่านศูนย์กลางเคลือบ | mm | 245±5 | |
การเคลือบไม่เป็นวงกลม | % | £6.0 | |
ข้อผิดพลาดของศูนย์กลางการเคลือบ/หุ้ม | mm | £12.0 | |
ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | £1260 | |
ค่าสัมประสิทธิ์การลดทอน | 1310nm | เดซิเบล/กม. | 0.36 ยูโร |
1550nm | เดซิเบล/กม. | 0.22 ยูโร | |
ระดับความเครียดพิสูจน์ | kpsi | ≥100 |
หมายเหตุ: พารามิเตอร์อื่นๆ เป็นไปตามมาตรฐาน ITU-T G.652
ประสิทธิภาพของสายเคเบิล
รายการ | พารามิเตอร์ | |
จำนวนไฟเบอร์ | 12 | |
ไฟเบอร์เคลือบสี | มิติ | 250µm±15µm |
สี | ฟ้า, ส้ม, เขียว, น้ำตาล, เทา, ขาว, แดง, ดำ, เหลือง, ม่วง, ชมพู, อควา | |
หลอดหลวม | มิติ | 2.2mm±0.1mm |
วัสดุ | PBT | |
สี | ธรรมชาติ | |
ผู้ที่ใส่ | วัสดุ | ไม่มี |
สี | ไม่มี | |
สมาชิกความแข็งแกร่ง | มิติ | 0.7mm±0.05mm |
วัสดุ | ลวดเหล็กฟอสเฟต | |
หุ้มเกราะ | วัสดุ | แถบเหล็กเคลือบพลาสติก |
เสื้อนอก | วัสดุ | วิชาพลศึกษา |
สี | สีดำ |
ลักษณะทางกลและสิ่งแวดล้อม
รายการ | หน่วย | ข้อมูลจำเพาะ |
ความตึงเครียด (ระยะยาว) | NS | 600 |
ความตึงเครียด(ระยะสั้น) | NS | 1500 |
ครัช(ระยะยาว) | N/10cm | 300 |
ครัช(ระยะสั้น) | N/10cm | 1000 |
นาที.รัศมีโค้ง (ไดนามิก) | mm | 20D |
Min.Bend Radius (คงที่) | mm | 10D |
อุณหภูมิการติดตั้ง | ℃ | -40~+60 |
อุณหภูมิในการทำงาน | ℃ | -40~+70 |
อุณหภูมิในการจัดเก็บ | ℃ | -40~+70 |
ดัดซ้ำ (重复弯曲) | โหลด: 250N จำนวนรอบ: 30 ไม่มีการลดทอนเพิ่มเติมที่ชัดเจน ไม่มีไฟเบอร์แตก และไม่มีความเสียหายของสายเคเบิล | |
แรงบิด(扭曲) | โหลด:250N;จำนวนรอบ:10;มุมบิด: ±90° ไม่มีการลดทอนเพิ่มเติมอย่างเห็นได้ชัด ไม่มีไฟเบอร์ขาด และไม่มีความเสียหายของสายเคเบิล | |
ผลกระทบ(冲击) | แรงกระแทก: 450g×1m;รัศมีของหัวค้อน: 12.5 มม.;จำนวนการกระแทก: 5 ไม่มีการลดทอนเพิ่มเติมที่ชัดเจน ไม่แตกหักของไฟเบอร์ และไม่มีความเสียหายของสายเคเบิล |
ขนาดของโครงสร้างสายเคเบิล
จำนวนไฟเบอร์ | โครงสร้าง | เส้นใยต่อหลอด |
เส้นผ่านศูนย์กลางท่อหลวม (มม.) |
เส้นผ่านศูนย์กลาง CSM/เส้นผ่านศูนย์กลางของแผ่นรอง (มม.) |
ความหนาที่กำหนดของเสื้อนอก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล/ ส่วนสูง (มม.) |
น้ำหนักสายเคเบิล (กก./กม.) |
2 | 1 | 2 | 1.7±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 57 |
4 | 1 | 4 | 1.85±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
6 | 1 | 6 | 1.9±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
8 | 1 | 8 | 2.0±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |
12 | 1 | 12 | 2.2±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |

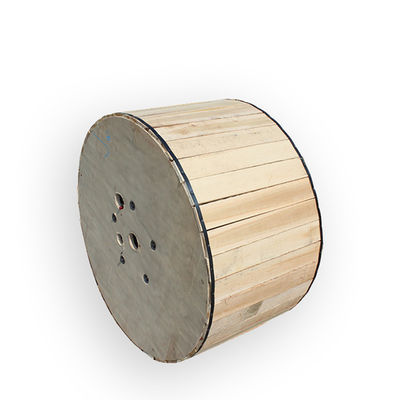

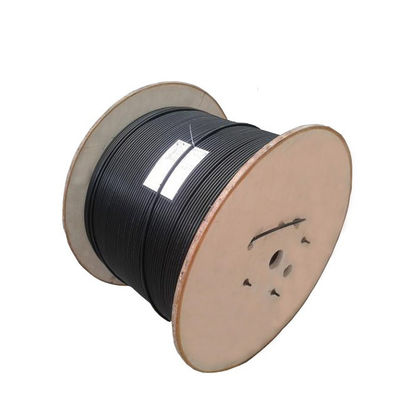

กลอง
ประเภทสายเคเบิล | กลอง(17กก.) | ||||
ความสูง (มม.) | ความกว้าง (มม.) | เส้นผ่านศูนย์กลางภายใน (มม.) |
ความยาว (กม.) |
ประเภทกลอง | |
GYXTW | 700 | 700 | 650 | 2 | กลองไม้ |
