ชื่อผู้ติดต่อ : Philip
หมายเลขโทรศัพท์ : +8613422342788
วอทส์แอพพ์ : +8613422342788
| จำนวนสั่งซื้อขั้นต่ำ : | 1 กิโลเมตร | รายละเอียดการบรรจุ : | ไม้อัดรีล / กำหนดเอง |
|---|---|---|---|
| เวลาการส่งมอบ : | 5-8 วันทำงาน | เงื่อนไขการชำระเงิน : | L / C, T / T, Wester N Union |
| สามารถในการผลิต : | 4500 กม. ต่อเดือน |
| สถานที่กำเนิด: | กว่างโจว, จีน | ชื่อแบรนด์: | JQ/OEM |
|---|---|---|---|
| ได้รับการรับรอง: | ISO9001 ROHS CE-EMC FCC SDOC | หมายเลขรุ่น: | OPGW |
|
ข้อมูลรายละเอียด |
|||
| ประเภทเส้นใย: | โหมดเดียว / หลายโหมด | ชื่อผลิตภัณฑ์: | สายเคเบิลใยแก้วนำแสงกลางแจ้ง |
|---|---|---|---|
| โครงสร้าง: | หลอดหลวม | ไฟเบอร์: | 48 คอร์ |
| อุณหภูมิในการทำงาน: | -40 ~ +60 C | สีไฟเบอร์: | สีฟ้า, สีส้ม, สีน้ำตาล, Aqua, สีเทา |
| แบบ: | OPGW | ออกแบบ: | ท่อสแตนเลสหุ้มอัลกลาง OPGW |
| สมาชิกที่แข็งแกร่ง: | ลวดเหล็ก | วัสดุ: | ตามคำขอของลูกค้า |
| แสงสูง: | สายไฟเบอร์ออปติก 48Cores OPGW,สายไฟเบอร์ออปติก ROHS OPGW,สายเคเบิลใยแก้วนำแสง SDOC ROHS 48 แกน |
||
รายละเอียดสินค้า

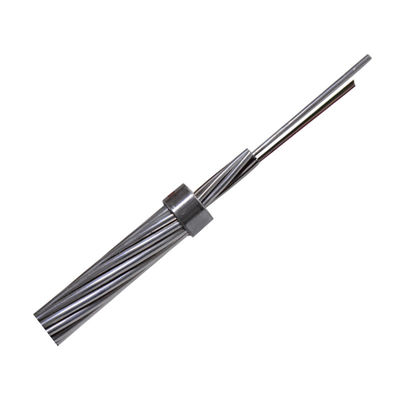

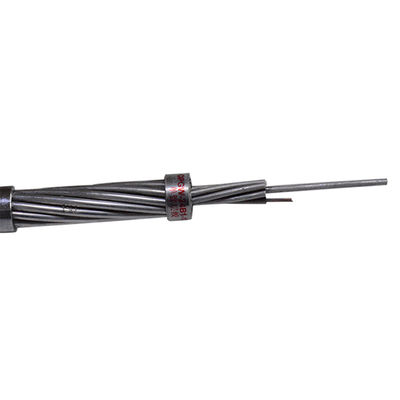

48 Cores OPGW Fiber Optical Ground Wire สายไฟเบอร์ออปติก
สายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสง (OPGW) เป็นสายกราวด์เหนือศีรษะที่มีใยแก้วนำแสงมีฟังก์ชันหลายอย่างเช่นสายดินเหนือศีรษะและการสื่อสารด้วยแสงส่วนใหญ่จะใช้สำหรับสายสื่อสาร 110KV, 220KV, 500KV, 750KV และระบบส่งกำลังไฟฟ้าแรงสูงเหนือศีรษะใหม่นอกจากนี้ยังสามารถใช้เพื่อแทนที่สายกราวด์ที่มีอยู่ของระบบส่งไฟฟ้าแรงสูงเหนือศีรษะแบบเก่าเพิ่มสายสื่อสารแบบออปติคัลส่งกระแสไฟในเวลาสั้น ๆ และป้องกันฟ้าผ่าโครงสร้างอื่น ๆ สามารถปรับแต่งได้ตามคำขอ
ภาพตัดขวางของ OPGW
ลักษณะทางแสง
ลักษณะทางแสงรูปทรงเรขาคณิตเชิงกลและสภาพแวดล้อมของใยแก้วนำแสง ITU-T G.652 จะต้องเป็นไปตามตารางด้านล่าง:
| ลักษณะเฉพาะ | ค่าที่ระบุ | หน่วย | |||
| ลักษณะทางแสง | |||||
| เส้นผ่านศูนย์กลางของสนามโหมด | ที่ 1310nm | 9.2 ± 0.4 | µm | ||
| ที่ 1550 นาโนเมตร | 10.4 ± 0.5 | มม | |||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.35 | เดซิเบล / กม | ||
| ที่ 1550 นาโนเมตร | ≤0.22 | เดซิเบล / กม | |||
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |||
| ความยาวคลื่นการกระจายศูนย์ (λ0) | 1300 ～ 1324 | นาโนเมตร | |||
| ความลาดชันสูงสุดของการกระจายศูนย์ (S0max) | ≤0.092 | ps / (นาโนเมตร·กม.) | |||
| ค่าสัมประสิทธิ์การกระจายโหมดโพลาไรซ์ (PMD) | ≤0.2 |
|
|||
| ตัดความยาวคลื่น (λcc) | ≤1260 | นาโนเมตร | |||
| ค่าสัมประสิทธิ์การกระจายตัว | 1288 ～ 1340 นาโนเมตร | ≤3.5 | ps / (นาโนเมตร·กม.) | ||
| 1550 นาโนเมตร | ≤18 | ps / (นาโนเมตร·กม.) | |||
| ดัชนีการหักเหของกลุ่มที่มีประสิทธิผล (Neff) | ที่ 1310nm | 1.466 | - | ||
| ที่ 1550 นาโนเมตร | 1.467 | - | |||
| ลักษณะทางเรขาคณิต | |||||
| เส้นผ่าศูนย์กลางกาบ | 125.0 ± 1.0 | µm | |||
| การหุ้มไม่เป็นวงกลม | ≤1.0 | % | |||
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0 ± 10.0 | µm | |||
| ข้อผิดพลาดศูนย์กลางการเคลือบผิว | ≤12.0 | µm | |||
| เคลือบไม่เป็นวงกลม | ≤6.0 | % | |||
| ข้อผิดพลาดศูนย์กลางการหุ้มแกน | ≤0.8 | µm | |||
| ลักษณะทางกล | |||||
| ดัดผม | ≥4 | ม | |||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | |||
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0 | น | ||
| ค่าสูงสุด | 1.3-8.9 | น | |||
| การสูญเสียการโค้งงอของมาโคร | Ф60มม. 100 วงกลมที่ 1550 นาโนเมตร | ≤0.05 | เดซิเบล | ||
| Ф32มม. 1 วงกลมที่ 1550 นาโนเมตร | ≤0.05 | เดซิเบล | |||
การระบุสีของไฟเบอร์และท่อหลวม
เส้นใยแต่ละเส้นและท่อหลวมต้องเป็นไปตามมาตรฐาน TIA / EIA-598-A และรหัสสีด้านล่าง
สีไฟเบอร์
ท่อเหล็ก 1 (No.1-24fibers)
สีไฟเบอร์
| ไม่ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีน้ำเงิน | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | แดง | ธรรมชาติ | สีเหลือง | ไวโอเล็ต | สีชมพู | อควา |
ตัวตรวจจับสีดำหนึ่งตัว (ระยะพิทช์ 100 มม.)
| ไม่ | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| สี | สีน้ำเงิน | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | แดง | ธรรมชาติ | สีเหลือง | ไวโอเล็ต | สีชมพู | อควา |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ท่อเหล็ก 2 (เบอร์ 25-36fibers)
| ไม่ | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| สี | สีน้ำเงิน | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | แดง | ธรรมชาติ | สีเหลือง | ไวโอเล็ต | สีชมพู | อควา |
ลักษณะเฉพาะ
•ท่อสแตนเลสที่เต็มไปด้วยเจลที่ไม่ชอบน้ำช่วยป้องกันและรองรับเส้นใยแสง
•ประสิทธิภาพแรงดึงที่ดี
•เส้นผ่านศูนย์กลางเล็กน้ำหนักเบาภาระเพิ่มเติมต่ำไปยังหอคอย
•เส้นใยที่เหมาะสมความยาวส่วนเกินของชุดออปติคอลทำได้ง่าย
•อุณหภูมิในการขนส่ง / การจัดเก็บ: -40 ℃ถึง + 65 ℃
ข้อมูลจำเพาะของ OPGW
| รายการ | ข้อมูลทางเทคนิค | ||
| ควั่น | Core ชั้น 1 ชั้น 2 | ||
| ทิศทางการควั่น | ชั้นนอกคือมือขวา | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (ระบุ) | 14.0 มม | ||
| น้ำหนักสายเคเบิล (โดยประมาณ) | 688.3 กก. / กม | ||
| รองรับ Cross Section | AS Wire | 104.7 มม. 2 | |
| จัดอันดับความต้านทานแรงดึง (RTS) | 111.6kN | ||
| โมดูลัสของความยืดหยุ่น (E-Modulus) | 149.5N / ตร.มม. | ||
| ค่าสัมประสิทธิ์การยืดตัวด้วยความร้อน | 13.4 × 10-6 / K | ||
| ความเครียดในการทำงานสูงสุด (40% RTS) | 44.64kN | ||
| ความเครียดในชีวิตประจำวัน (EDS) (16 ~ 25% RTS) | 17.86 ~ 27.9kN | ||
| ความต้านทานกระแสตรงที่ 20 ℃ | 0.667 โอห์ม / กม | ||
| กระแสเวลาสั้น (1 วินาที, 20 ℃ ～ 200 ℃) | 8.77kA | ||
| ความจุกระแสไฟฟ้าในเวลาสั้น (I2t) | 77.0kA²s | ||
| รัศมีการดัดขั้นต่ำ | การติดตั้ง | เส้นผ่านศูนย์กลางของสายเคเบิล 30 เท่า | |
| การดำเนินการ | เส้นผ่านศูนย์กลางของสายเคเบิล 15 เท่า | ||
| ช่วงอุณหภูมิ | การติดตั้ง | -20 ℃ ～ + 60 ℃ | |
| การจัดเก็บและการจัดส่ง | -40 ℃ ～ + 70 ℃ | ||
| การดำเนินการ | -40 ℃ ～ + 70 ℃ | ||
| การลดทอน | แบนด์วิดท์ | การกระจายโหมดโพลาไรซ์ | ||||||
|
@ 850 นาโนเมตร |
@ 1300 นาโนเมตร |
@ 1310 นาโนเมตร |
@ 1550 นาโนเมตร |
@ 850 นาโนเมตร |
@ 1300 นาโนเมตร |
ไฟเบอร์ส่วนบุคคล | มูลค่าการออกแบบลิงค์ (M = 20, Q = 0.01%) | |
| G652D | - | - | ≤0.35dB / กม | ≤0.21dB / กม | - | - | ≤0.20ps / กม | ≤0.1ps / กม |
| G655 | - | - | - | ≤0.22dB / กม | - | - | ≤0.20ps / กม | ≤0.1ps / กม |
| 50 / 125μm | ≤3.0dB / กม | ≤1.0dB / กม | - | - | ≥600MHz.km | ≥1200MHz.km | - | - |
| 62.5 / 125 ไมครอน | ≤3.5dB / กม | ≤1.0dB / กม | - | - | ≥200MHz.km | ≥600MHz.km | - | - |
การบรรจุและการจัดส่ง
•กลองสายมาตรฐาน
•ความยาวรอกมาตรฐาน: 2/3 กม. / รีลมีความยาวอื่น ๆ
OPGW จะต้องพันให้แน่นและสม่ำเสมอบนรอกเหล็กไม้ที่แข็งแรงซึ่งสอดคล้องกับ ANSI / AA 53-1981 หรือเท่ากันรอกจะต้องหุ้มด้วยระแนงไม้เหล็กที่แข็งแรงเพื่อป้องกัน OPGW จากความเสียหายในการขนส่งการจัดการการจัดเก็บและการร้อยสายทั่วไป
ตามความยาวของสายเคเบิลเราเลือกรีลประเภทต่างๆ (D, d, b, w1, w2) สำหรับการโหลดสายเคเบิล
สิ่งแวดล้อม
ปฏิบัติตามระบบ ISO14001, RoHS และ OHSAS18001 อย่างสมบูรณ์
คำแนะนำในการติดตั้ง
ขั้นตอนการติดตั้ง:
ขอแนะนำให้ใช้ IEEE Std 524-1992 และขั้นตอนที่ บริษัท ของเราแนะนำสำหรับการติดตั้ง OPGW
